مقدمة عن فرن تكرير الفراغ VOD
يحتوي فرن التكرير الفراغي VOD على وظائف متعددة مثل تفريغ الفراغ، وإزالة الكربنة بنفخ الأكسجين، والشحن الفراغي، وتحريك نفخ الأرجون، وأخذ عينات قياس درجة الحرارة بدون فراغ، وتغذية الأسلاك، وما إلى ذلك.
Sanrui هي واحدة من الصين الشهيرة فرن صهر VOD و فراغ مزيل الغاز المورد. المصممة خصيصا فراغ مزيل الغاز مجموعة للبيع من 10 طن إلى 150 طن.
مقدمة عن فرن تكرير الفراغ VOD
يتمتع فرن التكرير الفراغي VOD بوظائف متعددة مثل تفريغ الفراغ، وإزالة الكربنة بنفخ الأكسجين، والشحن الفراغي، وتحريك نفخ الأرجون، وأخذ عينات قياس درجة الحرارة غير الفراغية، وتغذية الأسلاك، وما إلى ذلك. تعد معدات التكرير الفراغي من النوع VOD واحدة من أكثر معدات التكرير استخدامًا في الخارج الفرن في العالم. يعتمد الهيكل العام لفرن الصهر VOD خزانًا واحدًا وغطاءًا واحدًا، وغطاء الخزان متحرك، وجسم الخزان من نوع الحفرة الثابتة.

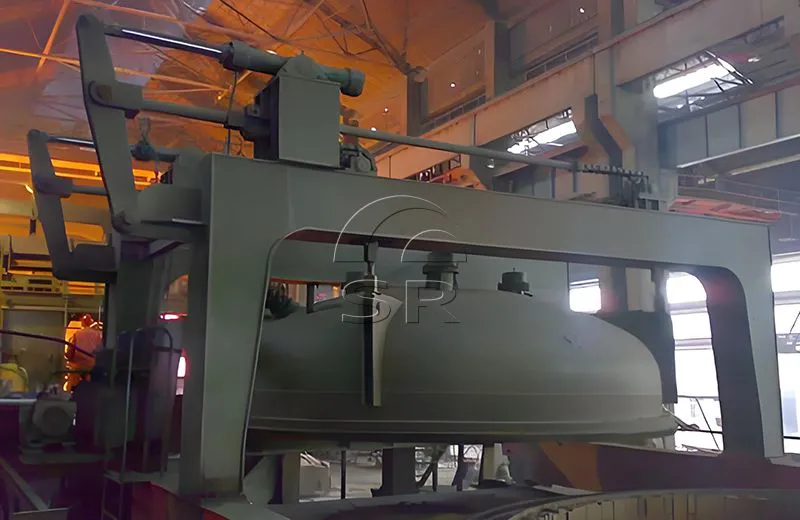

تتكون المعدات الرئيسية لتفريغ الغاز الفراغي VD بشكل أساسي من خزان فراغ مرتب على الأرض وغطاء خزان فراغ يتحرك على المنصة. يتم تعليق غطاء خزان التفريغ على مركبة النقل من خلال جهاز الرفع. يتم توفير خزان شحن فراغ 2 متر، وثقب الباب، وفتحة كاميرا التلفزيون على غطاء خزان الفراغ؛ يتم تعليق غطاء درع حراري مغرفة داخل غطاء الخزان.
يعتمد الهيكل العام لفرن تكرير مغرفة VOD خزانًا واحدًا وغطاءًا واحدًا، وغطاء الخزان متحرك، وجسم الخزان من نوع الحفرة الثابتة.
عندما لا يتم إجراء أي عملية نفخ للأكسجين، فإن فرن VOD يمكنه تحقيق وظيفة التشغيل لفرن VD بشكل كامل. يتم توصيل جسم الخزان بمضخة التفريغ، ويتم استخدام مجمع الغبار ثلاثي المراحل وصمام التوقف الرئيسي لفتح وإغلاق جسم الخزان ومضخة التفريغ. قبل أن يتم رفع المغرفة إلى جسم الخزان، يمكن إخلاء خط الأنابيب الفراغي مسبقًا. بهذه الطريقة، يمكن استخدام مضخة التفريغ بشكل كامل، ويمكن تقصير وقت إخلاء جسم الخزان وانخفاض درجة الحرارة، ويمكن مطابقة فرن VOD مع الفرن الكهربائي، LF، وخط الصب لتحقيق أفضل تأثير.
التطبيق الرئيسي لفرن التكرير الفراغي VOD
يمكن لفرن تكرير مغرفة VOD أن ينقي وينتج فولاذًا منخفض السبائك عالي الجودة ومنخفض - الفولاذ الكربوني، الفولاذ المحمل، سبائك الفولاذ الهيكلي، الفولاذ المقاوم للصدأ، الفولاذ القالب، فولاذ الأدوات، الفولاذ منخفض الكربون للغاية، إلخ.
يمكن لفرن صهر VOD أيضًا صقله وإنتاج أنواع من الفولاذ بمتطلبات صارمة فيما يتعلق بغاز الفولاذ المنصهر، والشوائب، والتركيب الكيميائي.
يتمتع فرن VOD بقدرة قوية للغاية على تفريغ الغازات بالفراغ، والتغذية الفراغية، وتركيبة السبائك الدقيقة ضبط؛ فراغ التفريغ. إزالة الكربنة بنفخ الأكسجين بالفراغ ؛ تحريك الأرجون بالنفخ السفلي.
خصائص معدات فرن تكرير الفراغ VOD
1. يستقبل خزان الفراغ المغرفة المراد معالجتها. بعد أن تضع الرافعة المغرفة في خزان التفريغ، يتم توصيل أنبوب الأرجون يدويًا. الخزان عبارة عن هيكل ملحوم ومجهز بهيكل توجيه مغرفة لتسهيل رفع المغرفة. لديها بطانة حرارية لمنع الإجهاد الحراري. تم تجهيز قاع الخزان بجهاز مانع للتسرب.
2. يتم تشغيل غطاء الخزان كهربائيًا وميكانيكيًا، ويتم تشغيل غطاء الخزان هيدروليكيًا. غطاء الخزان عبارة عن هيكل على شكل قرص مع بطانة حرارية، وغطاء التدريع مزود بقسم مستقيم لزيادة المساحة الحرة.
3. يستخدم مسافر غطاء الخزان تنظيم سرعة التردد المتغير لجعل سيارة الغطاء تبدأ وتمشي وتتوقف بسلاسة.
4. يستخدم غطاء الخزان رأسًا على شكل قرص لتقليل الوزن الساكن لغطاء الخزان، وزيادة القوة، وجعل توزيع القوة لغطاء الخزان أكثر معقولية. يحتوي غطاء الخزان على قسم مستقيم معين للتكيف مع هيكل غطاء التدريع.
5. غطاء الخزان مجهز بجهاز نفخ الأكسجين، قادوس فراغ، نافذة مراقبة صناعية، كاميرا تلفزيونية، وجهاز قياس درجة الحرارة وأخذ العينات في ظل ظروف غير فراغية، والتي يمكنها مراقبة حالة الصهر في الفرن في أي وقت. الوقت، تحقيق تعديل تكوين السبائك وقياس درجة الحرارة وأخذ العينات في ظل ظروف غير فراغ.
6. يتم استخدام حلقة الختم المطاطية السيليكونية ذات الطبقة الواحدة للإغلاق بين غطاء الخزان وجسم الخزان. يتم وضع حلقة مانعة للتسرب على حافة جسم الخزان، ويتم ضبط جهاز نفخ على غطاء الخزان لمنع تدفق الهواء الساخن من حرق حلقة الختم، ولتفجير الغبار والحطام الموجود على حافة جسم الخزان.
7. إنها تعتمد آلية التغذية الفراغية المتقدمة مع الختم الجيد والتشغيل السهل. يمكنها تحقيق التغذية وتصنيع الخبث تحت الفراغ، وضبط تركيبة السبائك، وتحسين معدل استرداد السبائك.
8. تم بناء خزان التفريغ وغطاء الخزان بمواد مقاومة للحرارة للحماية.
تركيبة معدات أفران تكرير الفراغ VOD
تشتمل معدات فرن تكرير الفراغ VOD على ما يلي: نظام خزان التفريغ، ونظام غطاء خزان التفريغ، ونظام رفع غطاء الخزان وغطاء الخزان، وجهاز نفخ الأكسجين، وجهاز التغذية الفراغي، ونظام مضخة التفريغ، ونظام خط أنابيب التفريغ الذي يربط الخزان ومضخة التفريغ، والنظام الهيدروليكي ، نظام نفخ الأكسجين، نظام نفخ الأرجون، نظام الهواء المضغوط، نظام مياه التبريد، جهاز كاميرا التلفزيون، نظام معدات التحكم الكهربائي ومراقبة الأجهزة.
المزايا التقنية لفرن تكرير الفراغ Sanrui VOD
يتم إغلاق خزان التفريغ بحلقة إغلاق مجوفة ذات طبقة واحدة ومحمي بواسطة تبريد الماء؛
يعتمد غطاء الخزان على هيكل رأس الفراشة ذو القوة العالية والقوة الموحدة.
تعتمد شاحنة الصهريج الفراغي محول تردد لضبط السرعة والسير بسلاسة؛
يعتمد خط أنابيب الفراغ خط أنابيب مبرد بالماء لتقليل درجة حرارة غاز العادم ودرجة حرارة تدفق الهواء؛
تم تجهيز زجاج مراقبة نافذة المراقبة الاصطناعية بحماية من الغاز الخامل وجهاز وميض؛
لديها أخذ عينات قياس درجة الحرارة الاصطناعية والتغذية التلقائية في ظل ظروف الفراغ.
تم تجهيز جهاز نفخ الأكسجين بجهاز إغلاق خاص، وهو أقل تآكلًا ومقاومًا للتسرب، وهو مناسب لتعديل مسدس الأكسجين؛
نفخ الأرجون والتحريك.
مجهزة بنظام التحكم PLC.
عملية بسيطة وواضحة وسهولة الصيانة.
انخفاض الاستثمار، ونتائج سريعة، وانخفاض استهلاك الطاقة.
قابلية معالجة قوية وبرمجة برمجية متقدمة.
المعلمات التقنية الرئيسية لفرن التكرير الفراغي VOD
| القدرة المقدرة | القطر الداخلي للمغرفة الفولاذية | حجم شفط مضخة الفراغ | درجة فراغ العمل | حجم خزان الفراغ |
| (ت) | (مم) | كجم/ساعة | (باسكال) | (مم) |
| 15 | 2200 | 50 | 67 | 3800×4100 |
| 25 | 2600 | 180 | 4000×4600 | |
| 30 | 2700 | 200 | 4200×5175 | |
| 40 | 2900 | 250 | 4800×5300 | |
| 50 | 3000 | 280 | 5300×5400 | |
| 60 | 3150 | 360 | 5300×5500 | |
| 70 | 3200 | 380 | 5400×5600 | |
| 80 | 3300 | 380 | 5500×5700 | |
| 90 | 3400 | 380 | 5600×5800 | |
| 100 | 3500 | 400 | 5600×5800 | |
| 120 | 3600 | 420 | 6200×6400 | |
| 150 | 3900 | 450 | 6300×6600 |
نطاق توريد أفران تكرير الفراغ VOD
يشمل نطاق التوريد لمعدات أفران تكرير الفراغ VD/VOD خزان فراغ ثابت أو خزان مثبت على السيارة، وغطاء خزان فراغ، وجهاز شحن فراغ، وجهاز نفخ الأكسجين (يشير إلى فرن VOD)، ونظام التشغيل الآلي الكهربائي، وخط أنابيب فراغ، وجهاز إزالة الغبار و مضخة فراغ، الخ.
نطاق التخصيص لفرن الصهر VOD يتراوح من 10 طن إلى 150 طن.
عملية الصهر بفرن تكرير الفراغ VOD
01
عملية معالجة نفخ الأكسجين الفراغي للفولاذ المنصهر:
مغرفة في الخزان ─ قم بتوصيل الأرجون ─ غطاء السيارة المتحرك ─ غطاء الإسقاط ─ مسدس الأكسجين السفلي ─ صمام التوقف الرئيسي المفتوح ─ معالجة الفراغ ─ كسر الفراغ ─ قياس درجة الحرارة وأخذ العينات ─ غطاء الرفع ─ غطاء السيارة المتحرك ─ قطع الأرجون ─ مغرفة خارج الخزان .
02
الخواص المعدنية: يمكن أن تلبي شوائب الغاز في الفولاذ المنصهر بعد المعالجة المتطلبات التالية:
[O]
[ح]
[ن]
تحسين تقنية أفران تكرير الفراغ Sanrui VOD
يتم إغلاق خزان التفريغ الخاص بفرن التكرير الفراغي VOD بحلقة إغلاق مجوفة ذات طبقة واحدة ومحمي بواسطة تبريد الماء؛
غطاء الخزان يعتمد هيكل رأس الفراشة.
تعتمد سيارة خزان التفريغ محول تردد لضبط السرعة والسفر بسلاسة؛
يعتمد خط أنابيب الفراغ خط أنابيب مبرد بالماء لتقليل درجة حرارة غاز العادم ودرجة حرارة تدفق الهواء؛
تم تجهيز زجاج مراقبة نافذة المراقبة الاصطناعية بحماية من الغاز الخامل وجهاز وميض؛
قياس درجة الحرارة وأخذ العينات يدوياً في ظل ظروف الفراغ؛
نظام التغذية التلقائي.
تم تجهيز جهاز نفخ الأكسجين بجهاز إغلاق خاص، وهو أقل تآكلًا ومضادًا للتسرب وسهل ضبط مسدس الأكسجين؛
نفخ الأرجون والتحريك.
نظام التحكم الكهربائي المتقدم.
مجهزة بنظام التحكم PLC
الخدمات المقدمة من Sanrui
1باعتبارها المورد والشركة المصنعة لجهاز تفريغ الغاز، يمكن لشركة Sanrui توفير تخطيط فرن الفراغ الأساسي المصمم حسب الطلب ورسومات التخطيط
2سوف ترسل Sanrui مهندسين إلى المصنع الخاص بك لتثبيت الجهاز وتصحيحه، وتوفير خدمة ما بعد البيع الموثوقة.
3توفر شركة Sanrui التدريب للمشغلين وأفراد الصيانة، كما أن معدات الصهر سهلة التشغيل والصيانة
4سعر تنافسي وجودة ممتازة
5انخفاض الاستثمار، وارتفاع كفاءة الإنتاج، وارتفاع معدل العائد
6أداء مستقر لمعدات الصهر والإنتاج الآمن
7يمكن تخصيص المنتجات وفقًا للاحتياجات المختلفة
8يمكن تعديل القدرة الإنتاجية وفقا لمتطلبات العملاء
9صديقة للبيئة، استهلاك منخفض للطاقة
توفر Sanrui الاستشارات الهندسية لأفران vod، والبحث والتطوير، والتصميم، وتوريد المعدات، وتكامل الأنظمة وتطوير البرمجيات، والبناء، والتركيب، والتكليف، وإدارة المشاريع، والخدمات الفنية والتدريب، وتوجيه الإنتاج، والتشغيل والصيانة، وتوريد قطع الغيار وغيرها من الخدمات الهندسية والفنية الشاملة. خدمات.
أرسل إلينا متطلبات مشروعك التفصيلية، وسيقوم فريقنا الهندسي بتصميم حل خط إنتاج VOD Vacuum Refining Furnace بناءً على احتياجاتك.
