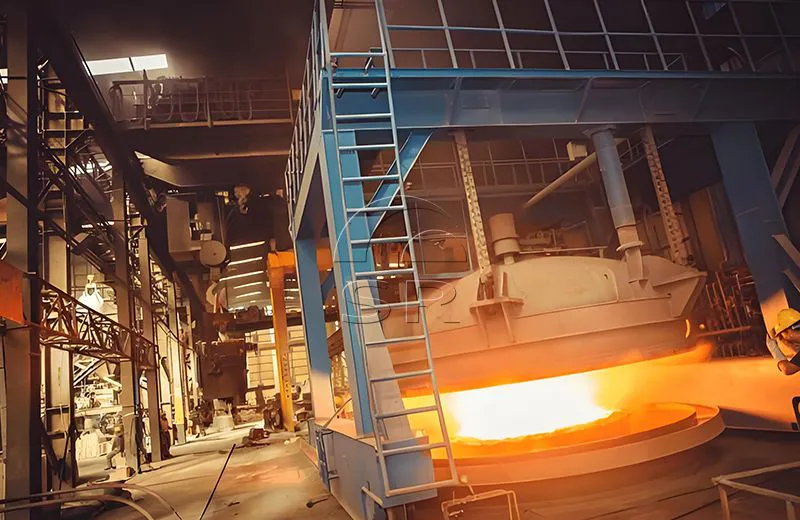

مقدمة عن فرن تكرير الفراغ VD
فرن الصهر الفراغي VD هو أحد معدات عمليات التكرير شائعة الاستخدام، ويستخدم بشكل رئيسي لإزالة الأكسدة وإزالة الشوائب وعمليات أخرى للفولاذ المنصهر، وذلك للحصول على درجة نقاء عالية ومحتوى منخفض من الشوائب للفولاذ عالي الجودة.
Sanrui هي إحدى الشركات المصنعة الصينية الشهيرة لأجهزة إزالة الغازات الفراغية وموردي أفران التفريغ. يتراوح نطاق التخصيص لجهاز إزالة الغاز الفراغي المعروض للبيع من 15 طنًا إلى 125 طنًا.
مقدمة عن فرن التكرير الفراغي VD
فرن التكرير الفراغي VD هو أحد معدات عمليات التكرير شائعة الاستخدام، ويستخدم بشكل رئيسي لإزالة الأكسدة وإزالة الشوائب والعمليات الأخرى للفولاذ المنصهر، وذلك للحصول على درجة نقاء عالية ومحتوى منخفض من الشوائب للفولاذ عالي الجودة.
فرن التكرير VD عبارة عن جهاز تفريغ فراغي، والذي يستخدم بشكل رئيسي لإزالة الغازات الضارة H و N في الفولاذ، وتقليل H في الفولاذ المنصهر إلى ≥ 2 جزء في المليون، وتقليل توليد قصاصات النقاط البيضاء في الفولاذ. وفي الوقت نفسه، تتوفر أيضًا إزالة الأكسدة الجزئية وإزالة S، والتعديل الدقيق للتركيبة وتعديل الشوائب. يتم تحسين نقاء الفولاذ المنصهر المعالج بواسطة فرن التكرير VD بشكل أكبر.
الرئيسي تطبيق فرن التكرير الفراغي VD
تستخدم أفران التكرير VD على نطاق واسع في مجال تعدين الحديد والصلب، وتلعب بشكل خاص دورًا مهمًا في إنتاج المنتجات عالية الجودة والخاصة الفولاذ.
إنها قابلة للتطبيق على إنتاج الفولاذ عالي السرعة، وسبائك الفولاذ الهيكلي، وفولاذ الأدوات، والفولاذ المقاوم للحرارة، والفولاذ المقاوم للتآكل، وما إلى ذلك. في صناعة الصلب ، أصبح فرن VD من المعدات الرئيسية التي لا غنى عنها.
باختصار، يعد فرن التكرير VD أحد معدات عمليات التكرير المهمة. من خلال التشغيل الفراغي وإضافة عامل التكرير، يمكن إزالة الأكسجين والغاز والشوائب الموجودة في الفولاذ المصهور بشكل فعال للحصول على فولاذ عالي الجودة بدرجة نقاء منخفضة وشوائب منخفضة.
خصائص معدات فرن تكرير الفراغ VD
1. النقاء العالي: يمكن لتكنولوجيا التكرير بالفراغ إزالة العناصر الضارة مثل الغاز والشوائب في الفولاذ المصهور بشكل فعال، وتحسين نقاء وجودة الفولاذ المصهور.
2. الكفاءة العالية والحفاظ على الطاقة: يعتمد فرن التكرير VD عملية مغلقة، مما يقلل من فقدان التطاير في الفولاذ المنصهر ولديه كفاءة تسخين عالية ومعدل استخدام الطاقة.
3. مرن وقابل للتحكم: يمكن تعديل فرن التكرير VD وفقًا لمتطلبات العملية المختلفة، مثل ضبط درجة الفراغ، ووقت التكرير، وعناصر صناعة السبائك، وما إلى ذلك، لتلبية متطلبات الإنتاج لأنواع مختلفة من الفولاذ.
4. حماية البيئة والسلامة: يعتمد فرن الصهر VD تقنية التفريغ أثناء التشغيل، والتي لن تنتج الكثير من الغبار وغاز العادم والملوثات الأخرى، وتلبي متطلبات حماية البيئة والإنتاج الآمن.
تركيبة معدات أفران التكرير الفراغي VD
يشتمل فرن التكرير الفراغي VD على مضخة فراغ حقن البخار، وخط أنابيب فراغ، وصمام توقف فراغ رئيسي، ومبرد إزالة الغبار الناعم والخشن، وخزان فراغ، ومركبة كشف، ومضخة حقن بخار، ومكثف، وصمام فراغ، وأسطوانة مياه رئيسية، وأسطوانة توزيع المياه، وأسطوانة بخار ، مضخة الماء البارد، مضخة الماء الساخن، برج التبريد، صمام التضخم، وصلة التمدد ومعدات إزالة الغبار.
Sanrui VD المزايا التقنية لفرن التكرير الفراغي
يتم إغلاق خزان التفريغ بحلقة ختم مجوفة أحادية الطبقة ومحمي بتبريد الماء.
غطاء الخزان يعتمد هيكل رأس الفراشة، مع قوة عالية وضغط موحد؛
تعتمد شاحنة الصهريج الفراغي محول التردد لتنظيم السرعة وتتحرك بثبات؛
يعتمد خط الأنابيب الفراغي خط أنابيب مبرد بالماء لتقليل درجة حرارة غاز العادم ودرجة حرارة تدفق الهواء؛
يجب أن يكون زجاج المراقبة لنافذة المراقبة اليدوية مزودًا بحماية من الغاز الخامل وجهاز اصطرابي؛
مع أخذ عينات قياس درجة الحرارة اليدوية والتغذية التلقائية في ظل ظروف الفراغ؛
تم تجهيز جهاز نفخ الأكسجين بجهاز إغلاق خاص، وهو أقل تآكلًا ومضادًا للتسرب وسهل ضبط مسدس الأكسجين؛
تطهير الأرجون ويقلب.
مجهزة بنظام التحكم PLC.
عملية بسيطة وواضحة وصيانة مريحة.
استثمار أقل وتأثير سريع واستهلاك منخفض للطاقة.
عملية قوية للغاية وبرمجة برمجية متقدمة.
المعلمات الفنية الرئيسية لفرن التكرير الفراغي VD
| نموذج | DLFV15 | دلفف30 | دلفف50 | دلفف60 | DLFV90 | دلفف125 |
| القدرة المقدرة للمغرفة (T) | 15 | 30 | 50 | 60 | 90 | 125 |
| السعة القصوى للمغرفة (T) | 20 | 40 | 40 | 70 | 100 | 160 |
| قطر المغرفة (مم) | 2200 | 2900 | 3100 | 3200 | 3400 | 3900 |
| قدرة المحول (كيلوواط) | 4000 | 7000 | 10000 | 12500 | 15000 | 18000 |
| معدل تسخين سائل الفولاذ (c/min) | الحد الأقصى: 5.5 | الحد الأقصى: 5.5 | الحد الأقصى: 5.5 | الحد الأقصى: 5.5 | الحد الأقصى: 5.5 | الحد الأقصى: 5.5 |
| قطر خزان الفراغ (مم) | 3800 | 4800 | 5200 | 5400 | 5600 | 6300 |
| ارتفاع خزان الفراغ (مم) | 4100 | 5000 | 5400 | 5600 | 5800 | 6500 |
| درجة الفراغ القصوى (pa) | 67 | 67 | 67 | 67 | 67 | 67 |
| قدرة الشفط للمضخة (كجم/ساعة) | 250 | 250 | 280 | 300 | 400 | 400+ |
| استهلاك البخار 0.8 ميجا باسكال (طن/ساعة) | 6-7 | 10-11 | 11-12 | 11-12 | 15-16 | 16 |
| استهلاك مياه التبريد 0.3 ميجا باسكال (م³/ساعة) | 600 | 900 | 980 | 1100 | 1150 | 1200 |
| استهلاك الأكسجين 0.6 ميجا باسكال (1/دقيقة) | 80 | 120 | 160 | 160 | 240 | 280 |
| استهلاك الأكسجين 0.8 ميجا باسكال (م³/ساعة) | 600 | 1000 | 1200 | 1400 | 1800 | 2000 |
| استهلاك الطاقة 380 فولت (كيلوواط) | 200 | 250 | 300 | 350 | 400 | 4000 |
نطاق توريد أفران تكرير الفراغ VD
يعد Sanrui Electric Furnace أحد الشركات المصنعة لأجهزة إزالة الغازات الفراغية في الصين ومورد أفران التفريغ. يمكن لشركة Sanrui توفير جهاز تفريغ الغاز المخصص للبيع الذي يتراوح من 10 طن إلى 125 طنًا من أفران صهر VOD وملحقاتها. يمكن تخصيص بعض المنتجات وفقًا للرسومات.
يشمل نطاق التوريد لمعدات أفران التكرير ذات المغرفة الفراغية VD/VOD خزان فراغ ثابت أو خزان مثبت على السيارة، وغطاء خزان فراغ، وجهاز شحن فراغ، وجهاز نفخ الأكسجين (في إشارة إلى VOD)، ونظام التشغيل الآلي الكهربائي، وخط أنابيب فراغ، وجهاز إزالة الغبار و مضخة فراغ، الخ.
عملية الصهر في فرن التكرير الفراغي VD
01
تتضمن عملية الصهر لفرن التكرير الفراغي VD بشكل أساسي الخطوات التالية: الشفط الفراغي، إزالة الهيدروجين، تعديل درجة الحرارة، التكرير، صناعة السبائك، صب الفولاذ المنصهر، إلخ. العملية المحددة هي 2 ~ 8:
02
الشفط الفراغي: يتم استخراج الغاز الموجود في غرفة الفرن من خلال نظام الشفط لإنشاء درجة فراغ معينة لتهيئة الظروف للعمليات اللاحقة.
03
نزع الهيدروجين: في حالة الفراغ، يتم إدخال الهيدروجين في الفولاذ المصهور لتفاعل الهيدروجين الموجود في الفولاذ المصهور مع الأكسجين الموجود في الفولاذ المؤكسد لتوليد بخار الماء، وبالتالي إزالة الأكسجين.
04
ضبط درجة الحرارة: يتم ضبط درجة حرارة الفولاذ المنصهر ضمن نطاق درجة حرارة معين من خلال نظام التدفئة والتبريد لتسهيل التقدم السلس للعمليات اللاحقة.
05
التكرير: في حالة الفراغ، يتم إدخال عوامل التكرير (مثل الجير والألمنيوم وما إلى ذلك) في الفولاذ المنصهر لإجراء إزالة الكبريت وإزالة الشوائب وعمليات أخرى للحصول على فولاذ منصهر منخفض الشوائب وعالي النقاء.
06
صناعة السبائك: تتم إضافة عناصر السبائك إلى الفولاذ المصهور المكرر حسب الحاجة لضبط تركيبه الكيميائي وتحسين أداء الفولاذ.
07
صب الفولاذ المصهور: بعد التكرير والسبائك، يتم صب الفولاذ المصهور عالي الجودة الذي تم الحصول عليه في قالب الصب من أجل الصب.
08
تدفق عملية فرن التكرير الفراغي VD: ترفع الرافعة الجسرية المغرفة الفولاذية المنصهرة المكررة من فرن LF إلى خزان التفريغ، وسيتم قيادة عربة غطاء التفريغ إلى محطة المعالجة الفراغية لقياس درجة الحرارة وأخذ العينات. بعد ذلك، يتم إنزال غطاء خزان التفريغ على خزان التفريغ ويتم إغلاق الغطاء. ابدأ عملية إخلاء مضخة التفريغ، وعندما تصل درجة التفريغ إلى 67Pa، أدخل في معالجة التفريغ العالي للتفريغ. ابدأ في الحفاظ على الفراغ لمدة 15-20 دقيقة. بعد اكتمال المعالجة، أغلق صمام الفراغ الرئيسي ← كسر الفراغ ← ارفع غطاء المغرفة ← قياس درجة الحرارة وأخذ العينات ← قم بقيادة سيارة غطاء الفراغ إلى وضع الاستعداد ← توقف عن نفخ الأرجون ← ارفع المغرفة إلى محطة الصب المستمر.
فرن تكرير الفراغ Sanrui VD تحسين التكنولوجيا
يتم إغلاق خزان التفريغ الخاص بفرن التكرير الفراغي VD بحلقة إغلاق مجوفة ذات طبقة واحدة ومحمي بواسطة التبريد المائي؛
غطاء الخزان يعتمد هيكل رأس الفراشة.
تعتمد شاحنة الصهريج الفراغي محول تردد لضبط السرعة والسير بسلاسة؛
يعتمد خط أنابيب الفراغ خط أنابيب مبرد بالماء لتقليل درجة حرارة غاز العادم ودرجة حرارة تدفق الهواء؛
تم تجهيز زجاج المراقبة لنافذة المراقبة الاصطناعية بحماية من الغاز الخامل وجهاز وميض؛
قياس درجة الحرارة وأخذ العينات بشكل اصطناعي في ظل ظروف الفراغ؛
نظام التغذية التلقائي.
نفخ الأرجون والتحريك.
نظام التحكم الكهربائي المتقدم.
مجهزة بنظام التحكم PLC
الخدمات المقدمة من Sanrui
1Aa جهاز إزالة الغازات الفراغي الصيني في الصين، Sيمكن أن توفر anrui تخطيطًا أساسيًا لفرن تكرير الفراغ VD ورسومات تخطيطية
2سوف ترسل Sanrui مهندسين إلى المصنع الخاص بك لتثبيت الجهاز وتصحيحه، وتوفير خدمة ما بعد البيع الموثوقة.
3توفر شركة Sanrui التدريب للمشغلين وأفراد الصيانة، كما أن معدات الصهر سهلة التشغيل والصيانة
4فراغ مزيل الغاز للبيع جسعر تنافسي وجودة ممتازة
5انخفاض الاستثمار، وارتفاع كفاءة الإنتاج، وارتفاع معدل العائد
6أداء مستقر لمعدات الصهر والإنتاج الآمن
7يمكن تخصيص المنتجات وفقًا للاحتياجات المختلفة
8يمكن تعديل القدرة الإنتاجية وفقا لمتطلبات العملاء
9صديقة للبيئة، استهلاك منخفض للطاقة
Sanrui كأحد موردي أفران التفريغ المشهورين، تقدم الاستشارات الهندسية والبحث والتطوير والتصميم وتوريد المعدات وتكامل الأنظمة وتطوير البرمجيات والبناء والتركيب والتكليف وإدارة المشاريع والخدمات الفنية والتدريب وتوجيه الإنتاج والتشغيل والصيانة وتوريد قطع الغيار وغيرها من الخدمات الهندسية والفنية الشاملة.
أرسل إلينا متطلبات مشروعك التفصيلية، وسيقوم فريقنا الهندسي بتصميم حل خط إنتاج أفران التكرير الفراغي VD بناءً على احتياجاتك.
