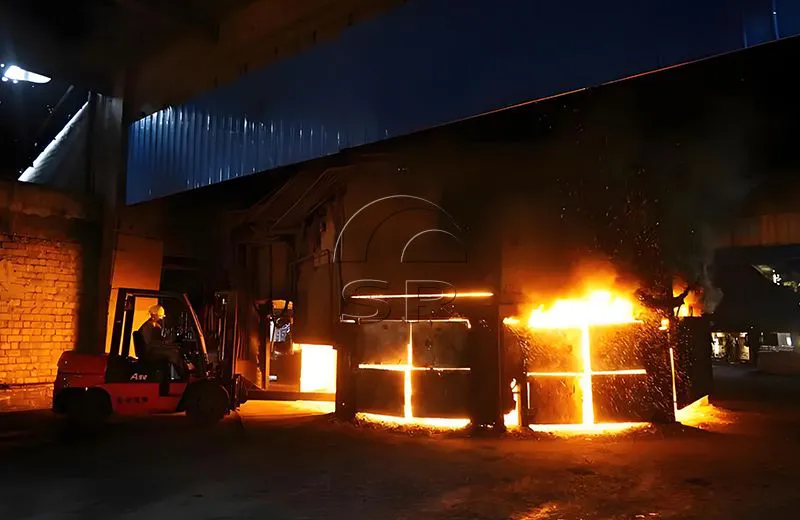

فرن خبث التيتانيوم

1. فرن خبث التيتانيوم الصناعي المغلق بالكامل: يستخدم الفرن الكهربائي لصهر خبث التيتانيوم نوع فرن مغلق بالكامل، ومجهز بنظام تنقية الغاز بدرجة حرارة عالية، وهيكل جسم الفرن يتخذ شكلًا دائريًا أو مستطيلًا، ونظام إمداد الطاقة يعتمد مصدر طاقة التيار المتردد.

2. قطب كهربائي ذاتي الخبز، يعتمد رفع القطب الكهربائي على الرفع الهيدروليكي اليدوي والرفع الأوتوماتيكي الذي يتم التحكم فيه بواسطة الكمبيوتر، ويتم تثبيت القطب بواسطة حلقة مخروطية، ويتم فك الأسطوانة الهيدروليكية للوحة الموصلة، ويتم استخدام مجموعتين من حلقات الاحتكاك وأسطوانات الرفع لتحقيق الضغط والتحرير التلقائي ذو الطول الثابت، ويمكن تعديل قطر دائرة توزيع القطب.

3. تعتمد الشبكة القصيرة لفرن خبث التيتانيوم الصناعي (نظام شريط الناقل) معوضًا مبردًا بالماء، وأنبوب نحاس مبرد بالماء، وكابل مبرد بالماء ولوحة موصلة مبردة بالماء، وتعتمد شبكة قصيرة جديدة موفرة للطاقة هيكل مع تخطيط المثلث الخارجي.

4. نظام التحكم الآلي في التغذية. نظام التغذية عبارة عن مزلق صومعة عالي المستوى أو تغذية يدوية أمام الفرن.

5. تبريد المياه الدائرية، ويجب أن يكون لدى المعدات نظام مياه احتياطي عالي المستوى لمنع تلف الأجزاء الناتج عن انقطاع التيار الكهربائي المفاجئ، ويتم استخدام نظام إنذار تلقائي لدرجة الحرارة الزائدة.

6. تكنولوجيا مراقبة الفيديو لدرجة الحرارة العالية للفرن.

7. يعتمد محول الفرن الكهربائي لخبث التيتانيوم محولًا موفرًا للطاقة منخفض الخسارة، وتنظيم الجهد الكهربائي بدون تحميل، وتبريد الماء القوي لدوران الزيت ومجهزًا بأجهزة حماية كاملة لدرجة حرارة الزيت والغاز.

8. نظام تمديد القطب الكهربائي التلقائي، نظام التحكم الكهربائي المتقدم. يعتمد التحكم في تحرير الضغط الكهربائي على التحكم PLC، ويعتمد رفع وخفض القطب الكهربائي التحكم اليدوي لتحقيق توازن الطاقة ثلاثي الطور.

9. يعتمد صندوق الدخان هيكل تبريد الماء المنفصل المغلق بالكامل، بما في ذلك قسم تبريد الماء الفولاذي منخفض الكربون ذو الحافة الخارجية و3 مجموعات من أقسام تبريد الماء المركزية المصنوعة من الفولاذ المقاوم للصدأ. يتم تركيب غلاف مانع للتسرب من الفولاذ المقاوم للصدأ عند مدخل القطب الكهربائي على الحافة العلوية لصندوق الدخان.

تتكون المعدات الميكانيكية للفرن الكهربائي لصهر خبث التيتانيوم من الأجزاء التالية: جزء جسم الفرن لنظام الخلط والتغذية (بما في ذلك بطانة الفرن، ومزلق الخبث والحديد، وآلة فتح وتوصيل مخرج الحديد والخبث)، وغطاء الدخان، والمداخن والاحتراق الثانوي الغرفة، جهاز توجيه ختم القطب الكهربائي، نظام القطب الكهربائي، نظام بسبار الثانوي، نظام مياه التبريد، النظام الهيدروليكي، معدات دعم الفرن الكهربائي، إلخ.

1. عدد الأفران الكهربائية: 1

النوع: ثابت (مع غرفة احتراق ثانوية)

الطاقة المقدرة للفرن الكهربائي لخبث التيتانيوم: 12600kVA

الإنتاج السنوي للفرن الكهربائي الواحد: 30.000 طن من خبث التيتانيوم القابل للذوبان في الأحماض

2. المعلمات التقنية للفرن الكهربائي لخبث التيتانيوم بقدرة 12600kVA

(1) محول

القدرة المقدرة: 4200 كيلو فولت أمبير/35 كيلو فولت على مرحلة واحدة الكمية: 3 وحدات/مقعد

الجهد الأساسي للمحول: 35 كيلو فولت

طريقة تبريد المحولات: زيت اللوحة الحلزونية

(2) نظام القطب

النوع: حامل قطب كهربائي

عدد أقطاب العمل: 3 أقطاب/مقعد

قطر الدائرة المركزية لقطب القطب: φ2200mm (قابل للتعديل)

قطر القطب: قطب الكربون φ780 مم

شوط رفع القطب الكهربائي: 2000 مم

شوط الضغط الكهربائي: 50 مللي متر/الوقت

وقت الضغط والإفراج: ≥30 ثانية

3) جسم الفرن

قطر غلاف الفرن: φ10600

قطر غرفة الفرن: φ8000

ارتفاع غلاف الفرن: 5800 مم

عمق غرفة الفرن: 2700 مم

مخرج الحديد: 1

مخرج الخبث: 1

يعد فرن Sanrui الكهربائي أحد موردي الشركات المصنعة لأفران صهر خبث التيتانيوم. يمكن لشركة Sanrui توفير فرن خبث التيتانيوم الصناعي المخصص وفقًا للرسومات المقدمة من العملاء.

نظام إمداد المواد الخام: القادوس، أنبوب التغذية

جسم الفرن: جسم الفرن، غلاف الفرن، عارضة دعم قاع الفرن، حلقة الفرن العلوية، بطانة الفرن

غطاء الفرن المغلق: غطاء الفرن المغلق، الألواح الجانبية لغطاء الفرن وباب الفرن، جهاز ختم القطب الكهربائي، المدخنة، غطاء دخان المخرج وأنبوب العادم

الشبكة القصيرة: المعوض، شريط النحاس الموصل، نظام تعليق الشبكة القصير، حلقة المجمع وقوس، كابل، لوحة موصلة

جهاز القطب الكهربائي: عمود تثبيت القطب الكهربائي، غلاف القطب الكهربائي، جهاز تثبيت القطب الكهربائي، جهاز ضغط القطب الكهربائي، جهاز رفع القطب الكهربائي، دليل القطب الكهربائي وتعديل دائرة التوزيع، منصة فولاذية

جهاز الحرق: شبكة قصيرة لجهاز الحرق، قضبان توجيه وقضبان توجيه لجهاز الحرق، جسم الموقد، قطب الجرافيت، مادة عازلة

نظام مياه التبريد: موزع مدخل المياه، خزان تجميع المياه الراجعة، أنابيب مياه التبريد، أنابيب المياه الراجعة، مقياس الضغط، مقياس الحرارة، الصمام

النظام الهيدروليكي: أسطوانة تثبيت القطب الكهربائي، أسطوانة تثبيت وتحرير حلقة الاحتكاك، أسطوانة ضغط وتحرير القطب الكهربائي، محطة المضخة الهيدروليكية، المحرك، صمام التحكم، المركم، أنبوب الزيت الخارجي

محول فرن سبائك السيليكون المنغنيز

النظام الكهربائي ذو الجهد المنخفض: التحكم الكهربائي ذو الجهد المنخفض، خزانة إمداد الطاقة ذات الجهد المنخفض، خزانة الحماية ذات الجهد المنخفض، وحدة التحكم في رفع القطب الكهربائي

نظام التفريغ: وعاء التفريغ، سيارة التفريغ

ونش التحميل

يستخدم الفرن الكهربائي لصهر خبث التيتانيوم نوع الفرن المغلق بالكامل ومجهز بنظام تنقية الغاز بدرجة حرارة عالية

تكنولوجيا مراقبة الكاميرا ذات درجة الحرارة العالية في الفرن

يعتمد مجمع الدخان هيكلًا مغلقًا بالكامل ومبرد بالماء

نحن نقدم سلسلة من تصميمات غطاء الفرن للتكيف مع تطبيقات أفران خبث التيتانيوم المختلفة. إن حل غطاء الفرن المغلق يجعل الصهر والصيانة أكثر أمانًا. عادة ما يكون غطاء الفرن مصنوعًا من ألواح فولاذية مبردة بالماء، ولكن يمكن أيضًا استخدام محلول مشترك يجمع بين ألواح فولاذية مبردة بالماء والمواد المقاومة للحرارة.

نظام التحكم الكهربائي المتقدم.
