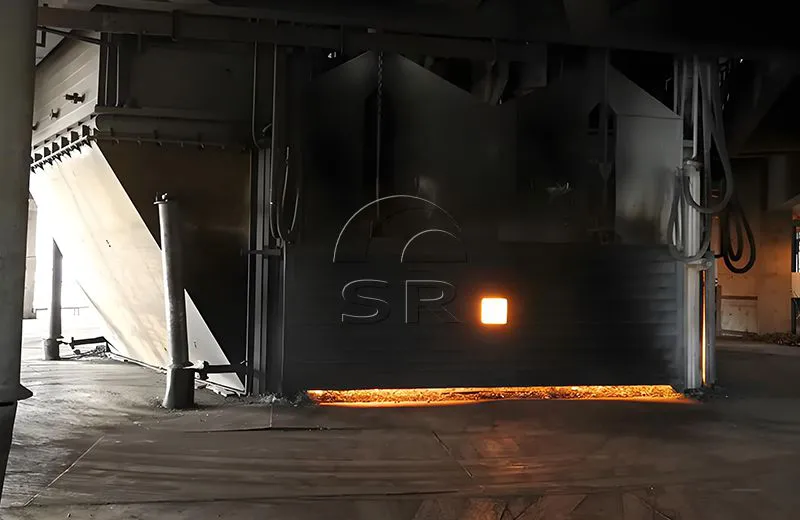

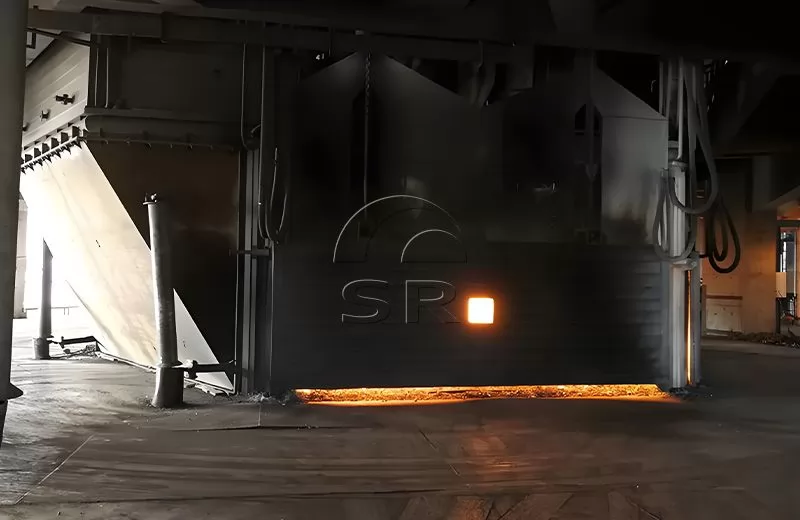

فرن صهر القوس المغمور بالسيليكون الصناعي بقدرة 25500 كيلو فولت أمبير

يتميز فرن القوس المغمور بالسيليكون الصناعي شبه المغلق بالميزات التقنية التالية في تصميم العمليات واختيار المعدات:

1. الكفاءة العالية والحفاظ على الطاقة: يتم اعتماد نظام احتراق اللهب ذو الدورة المغلقة، ويتم استخدام الحرارة في الفرن بالكامل لتقليل هدر الطاقة

2. مستقر وموثوق: يحقق نظام التحكم مراقبة دقيقة لدرجة الحرارة والضغط والمعلمات الأخرى لضمان عملية إنتاج مستقرة وموثوقة.

3. حماية البيئة والانبعاثات المنخفضة: تم تصميم نظام الاحتراق بشكل معقول ونظام معالجة غاز النفايات مثالي لتحقيق الانبعاثات النظيفة لغاز النفايات وتلبية متطلبات حماية البيئة.

4. التشغيل والصيانة المريحة: هيكل المعدات بسيط والصيانة مريحة، ويمكن للمشغل إتقان تشغيل المعدات بسهولة.

5. محول فرن صهر السيليكون يستخدم محول الفرن الكهربائي ذو الطاقة الثابتة مع جهد مقاومة منخفض، مع عامل طاقة عالي وقدرة تحميل زائد قوية.

6. الشبكة القصيرة (نظام شريط الناقل) تعتمد أنبوب النحاس الذي يمرر الماء، وشبكة قصيرة خارجية ذات تعويض كامل على شكل مثلث كهربائي (نظام شريط الناقل)، والكابل المرن للشبكة القصيرة يعتمد كابل مبرد بالماء، مع فقدان مقاومة صغير.

يتكون فرن صهر السيليكون الصناعي بشكل أساسي من جسم الفرن، وقشرة الفرن، وغطاء الفرن شبه المغلق، وبطانة الفرن، ونظام الشبكة القصيرة، ونظام تبريد المياه، ونظام عادم الدخان، ونظام إزالة الغبار، وقذيفة القطب الكهربائي، وحامل القطب الكهربائي، وتحرير الضغط الكهربائي ورفعه النظام، نظام التحميل والتفريغ، الحامل، جهاز الاحتراق، النظام الهيدروليكي، نظام مياه التبريد، نظام الشبكة القصيرة، محول فرن القوس المغمور ونظام التحكم والحماية عالي الجهد، نظام التحكم والحماية بالجهد المنخفض، نظام التفريغ، نظام تشغيل الكمبيوتر، الماء كابل التبريد، إلخ. يمكن توفير الملحقات الأخرى، أجهزة إزالة الغبار، نظام برج التبريد، إلخ حسب الطلب.

جسم فرن القوس المغمور بالسيليكون: آلية الدوران لجسم الفرن، قاع الفرن، غلاف الفرن، مخرج الحديد، إلخ؛

نظام عادم دخان منفذ الحديد: غطاء محرك السيارة، قناة غاز المداخن، قناة المداخن معلقة، الخ؛

حامل القطب الكهربائي لفرن القوس المغمور: الجزء العلوي من حامل القطب الكهربائي المدمج يشمل بشكل رئيسي: جهاز رفع القطب الكهربائي، جهاز الضغط والضغط الكهربائي، برميل الحامل العلوي ونظام التوجيه، خط أنابيب الضغط الهيدروليكي، إلخ. الجزء السفلي من حامل القطب الكهربائي المدمج يتضمن بشكل أساسي : أسطوانة تثبيت سفلية، شاشة حماية تبريد مياه الفولاذ المقاوم للصدأ المضادة للمغناطيسية، أنبوب نحاسي موصل في الفرن، شجيرة نحاسية، حلقة ضغط ونظام عزل، إلخ.

نظام الرفع الهيدروليكي بالقطب الكهربائي: جهاز الرفع الكهربائي يعتمد هيكل الأسطوانة الهيدروليكية؛

نظام الناقل الثانوي (نظام الشبكة القصيرة): يتضمن نظام الناقل الثانوي: معوض مبرد بالماء، شبكة قصيرة من أنابيب النحاس المبردة بالماء، كابل مبرد بالماء، جهاز تعليق عازل، محول تيار منخفض الجهد، إلخ.

غطاء الدخان ونظام العادم: يتكون من غطاء الدخان وقناة المداخن وصمام الفراشة المبرد بالماء.

نظام تبريد المياه: يتكون من شبكة قصيرة، وكابل تبريد مياه، وأنبوب موصل، وجلبة نحاسية، وموزع مياه تبريد، وأداة مراقبة الضغط ودرجة الحرارة والتدفق، وصمام، وحوض أنابيب تبريد المياه، وما إلى ذلك.

نظام التغذية العلوي للفرن: يتكون نظام التغذية العلوي للفرن من وحدة تغذية اهتزازية، وحزام ناقل لمواد الفرن، وحزام ناقل قابل للعكس، وناقل حزامي متحرك، ومخبأ وقسم، وأنبوب مادة وعزل، وبوابة أنبوب مادة، رأس المادة، ومقياس مستوى المادة، وما إلى ذلك.

النظام الهيدروليكي: يتكون النظام الهيدروليكي من محطة المضخة الهيدروليكية، ولوحة ضغط القطب الكهربائي (محطة الصمام)، والمراكم، وما إلى ذلك.

يعتمد فرن القوس المغمور بالسيليكون النوع شبه المغلق، ويعتمد حامل قطب كهربائي بحلقة ضغط وسادة نحاسية، وتبريد تهوية أسفل الفرن الكهربائي، ويعتمد جسم الفرن جسم الفرن الدوار، وقياس درجة حرارة جسم الفرن، والمحول لديه قدرة تحميل زائد على المدى الطويل بنسبة 20٪. يتمتع نظام الشبكة القصيرة والجلبة النحاسية والكابل الوارد بقدرة تحميل زائد طويلة المدى تزيد عن 20%.

يتم تثبيت عزل موثوق بين المداخن وغطاء الفرن.

يعتمد النظام الهيدروليكي لفرن قوس السيليكون صمامًا مركبًا ويتم ضبط مجمع الطاقة.

الأطراف العلوية والسفلية لأسطوانة رفع القطب الكهربائي محمية بالعزل. من أجل منع انحراف القطب الكهربائي، يجب توفير العزل عند طرفي أنبوب الزيت عالي الضغط على غطاء الفرن والمنصة وجهاز توجيه القطب الكهربائي وجهاز توجيه القطب الكهربائي.

يتم تزويد جميع أنابيب أفران صهر السيليكون بخنادق أنابيب لسهولة الصيانة. يستخدم صمام البوابة قضيبًا لولبيًا من الفولاذ المقاوم للصدأ لزيادة عمر الخدمة. يتم تزويد كل مجموعة من محولات المياه بثلاث دوائر مياه احتياطية. يعتمد صمام محول المياه على صمام كروي من الفولاذ المقاوم للصدأ أو النحاس. إن تخطيط إمدادات المياه ودائرة العودة لمحول المياه معقول.

غطاء الفرن المصنوع من حديد السليكون عبارة عن هيكل تبريد مائي من النوع الإطاري، والمنطقة المركزية مصنوعة من مواد غير مغناطيسية.

يتم تزويد مداخن فرن صناعة السيليكون الكهربائي بقسم تبريد بالماء بين الطابقين الثاني والثالث لتقليل درجة حرارة غاز المداخن.
