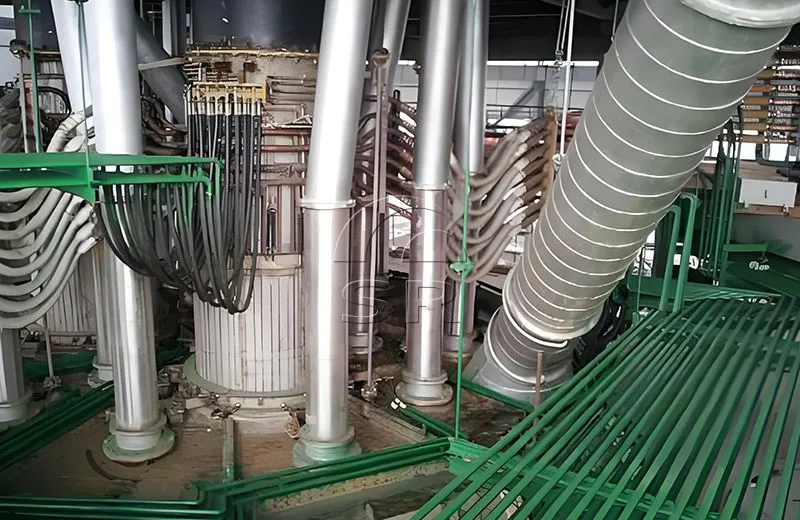

مقدمة عن فرن القوس المغمور بالفيرونيكل
فرن القوس المغمور بـ Ferronickel هو فرن قوس مغمور خاص يستخدم لصهر سبائك الحديد والنيكل. وتتمثل وظيفتها الرئيسية في إضافة خام النيكل وعامل الاختزال الكربوني (مثل فحم الكوك) والحجر الجيري والمواد الخام الأخرى إلى الفرن بنسبة معينة، وتسخينها من خلال أقطاب كهربائية لجعل المواد الخام تتفاعل كيميائيًا عند درجة حرارة عالية لصهر النيكل. سبائك الحديد.
مقدمة عن فرن القوس المغمور بالفيرونيكل
فرن القوس المغمور بـ Ferronickel هو فرن قوس مغمور خاص يستخدم لصهر سبائك الحديد والنيكل. وتتمثل وظيفتها الرئيسية في إضافة خام النيكل وعامل الاختزال الكربوني (مثل فحم الكوك) والحجر الجيري والمواد الخام الأخرى إلى الفرن بنسبة معينة، وتسخينها من خلال أقطاب كهربائية لجعل المواد الخام تتفاعل كيميائيًا عند درجة حرارة عالية لصهر النيكل. سبائك الحديد.
تتراوح درجة حرارة الصهر لفرن صهر النيكل الحديدي عادة بين 1600-1700 درجة مئوية، وهو عبارة عن معدات فرن صهر الحديد والنيكل SAF ذات درجة الحرارة العالية.
التطبيق الرئيسي لفرن القوس الحديدي
يستخدم فرن صهر النيكل الحديدي بشكل رئيسي في إنتاج سبائك النيكل والحديد.
يتم إضافة خام النيكل الملبد المؤهل، عامل الاختزال الكربوني (مثل فحم الكوك) والحجر الجيري والمواد الخام الأخرى إلى فرن حديد النيكل وفقًا لنسبة معينة.
يتم تسخين المواد الخام بواسطة أقطاب كهربائية لإحداث تفاعل كيميائي عند درجة حرارة عالية وتفوح منها للحصول على سبائك الحديد والنيكل.
خصائص معدات فرن فيرونيكل
1. مصنع فرن القوس المغمور بغطاء دخاني أسطواني وثابت ومنخفض الدخان.
2. طريقة التبريد السفلي لفرن الحديد والنيكل: تبريد الهواء الطبيعي
3. قطب كهربائي ذاتي الخبز، يعتمد رفع القطب الكهربائي على الرفع الهيدروليكي اليدوي والرفع الأوتوماتيكي الذي يتم التحكم فيه بواسطة الكمبيوتر، ويتم تثبيت القطب بواسطة حلقة مخروطية، ويتم فك الأسطوانة الهيدروليكية للوحة الموصلة، ويتم استخدام مجموعتين من حلقات الاحتكاك وأسطوانات الرفع لتحقيق التثبيت التلقائي - الضغط على الطول والإفراج، ويمكن تعديل قطر دائرة توزيع القطب.
4. الشبكة القصيرة (نظام شريط الناقل) تعتمد معوض مبرد بالماء، أنبوب نحاس مبرد بالماء، كابل مبرد بالماء ولوحة موصلة مبردة بالماء، وتتبنى هيكل شبكة قصير جديد موفر للطاقة مع ترتيب المثلث الخارجي.
5. نظام تغذية فرن الحديد والنيكل عبارة عن تغذية أنبوبية منزلقة ذات صومعة عالية المستوى أو تغذية يدوية أمام الفرن.
6. غطاء الدخان: إطار معدني أسطواني مبرد بالماء، هيكل لوحة غطاء معدني متحرك مبرد بالماء.
7. تبريد المياه الدائرية، ويجب أن يكون لدى المعدات نظام مياه احتياطي عالي المستوى لمنع تلف الأجزاء الناتج عن انقطاع التيار الكهربائي المفاجئ، ويتم استخدام نظام إنذار تلقائي لدرجة الحرارة الزائدة.
تركيب معدات فرن القوس المغمور بالفيرونيكل
يتكون فرن النيكل الحديدي بشكل أساسي من جسم الفرن، وقشرة الفرن، وغطاء الفرن شبه المغلق، وبطانة الفرن، ونظام الشبكة القصيرة، ونظام تبريد المياه، ونظام عادم الدخان، ونظام إزالة الغبار، وقذيفة القطب الكهربائي، وحامل القطب الكهربائي، ونظام ضغط ورفع القطب الكهربائي. ، نظام التحميل والتفريغ، القابض، جهاز الحرق، النظام الهيدروليكي، نظام مياه التبريد، نظام الشبكة القصيرة، محول فرن القوس المغمور ونظام التحكم والحماية عالي الجهد، نظام التحكم والحماية منخفض الجهد، نظام التفريغ، تشغيل الكمبيوتر النظام، كابل تبريد المياه، إلخ. يمكن توفير الملحقات الأخرى، إزالة الغبار، نظام برج التبريد، إلخ حسب الحاجة.
المزايا التقنية لأفران سبائك الحديديكيل Sanrui
نوع الفرن المغلق، تشغيل الضغط الإيجابي الجزئي، تعديل ضغط الفرن تلقائيًا.
تحسين تقنية الدائرة القصيرة لضمان التوازن ثلاثي الطور والحد الأدنى من قيمة المعاوقة.
التغذية التلقائية بالكامل، والتغذية متعددة النقاط في فرن SAF الحديديكل، والتغذية المستمرة، والصهر المستمر، والمطابقة التلقائية والضبط التلقائي لسرعة التغذية وطاقة إدخال القطب الكهربائي.
تقنية تعديل الرفع والخفض الكهربائي التلقائي لتحقيق الصهر التلقائي وتعديل الطاقة والكفاءة الكهربائية العالية واستهلاك الطاقة المنخفض.
نظام الكشف والإنذار التلقائي لجدار الفرن ودرجة حرارة قاع الفرن لضمان الإنتاج الآمن.
عملية بسيطة وواضحة، وسهولة الصيانة.
قابلية معالجة قوية وبرمجة برمجية متقدمة.
المعلمات التقنية الرئيسية لفرن القوس المغمور بـ 25.5MVA Ferronickel
| S/N | أغراض | وحدة | المعلمة | ملاحظة |
| 1 | محول القوة الظاهرة | كيلو فولت أمبير | 3×8500 | ثلاثة محولات فرن أحادية الطور |
| 2 | الجهد الأساسي | كيلو فولت | 35 | |
| 3 | الجهد الثانوي | V | 133-160-199-399 | |
| 4 | مستوى الجهد الثانوي | 43 | 3 فولت/3 فولت/10 فولت | |
| 5 | نوع الفرن | فرن قوسي أسطواني وثابت ومغطى بالنيكل الحديدي المغمور | ||
| 6 | نوع الإنتاج | فيرونيكل (فيروكروم عالي الكربون) | ||
| 7 | قطر قذيفة الفرن | مم | 13500-14000 | القطر الداخلي |
| 8 | ارتفاع قذيفة الفرن | مم | 5800 | تمتد قشرة الفرن إلى خارج منصة الطابق الثاني 120 |
| 9 | قطر موقد الفرن | مم | 12000 | |
| 10 | عمق موقد الفرن | مم | 3000 | |
| 11 | مخرج حديد | 个 | 2个 | زاوية 150 درجة |
| 12 | ارتفاع غطاء محرك السيارة | مم | 2200 | |
| 13 | قطر القطب | مم | 1150 | القطب الكهربائي للخبز الذاتي |
| 14 | عدد الأقطاب الكهربائية | 根 | 3 | ترتيب المثلث المقلوب |
| 15 | السكتة الدماغية العمل الكهربائي | مم | 1200/2000 | المقام هو الحد الأقصى لسكتة دماغية |
| 16 | سرعة رفع القطب | م/دقيقة | 0.5 | |
| 17 | قطر مركز القطب | مم | 3000 ± 100 | قابل للتعديل |
| 18 | الجهد الثانوي المشترك | V | 269 | |
| 19 | التيار الثانوي المشترك | أ | 48293 | |
| 20 | عامل الطاقة | كوسφ | 0.82 | |
| 21 | كثافة التيار الكهربائي | أ/سم2 | 4.09 | |
| 22 | كثافة قوة مركز القطب | كيلووات/م2 | 3185 | |
| 23 | كثافة طاقة منطقة موقد الفرن | كيلووات/م2 | 279 | |
| 24 | كثافة قوة حجم موقد الفرن | كيلووات/م3 | 93 | |
| 25 | عدد أنابيب المواد في الفرن | يلزق | 10 | |
| 26 | ارتفاع منصة التشغيل | مم | 5200 | |
| 27 | ارتفاع منصة المحولات | مم | 8600 | |
| 28 | الضغط الكهربائي وإطلاق ارتفاع المنصة | مم | 15000 | |
| 29 | ارتفاع منصة صندوق المواد العلوي للفرن | مم | 22000 | |
| 30 | ارتفاع السكك الحديدية المعلقة للفرن | مم | 28000 |
نطاق توريد أفران سبائك الحديدونيكل
فرن سانروي الكهربائي هو مصنع ومورد فرن القوس المغمور بالنيكل الحديدي. يمكن لشركة Sanrui توفير أفران صهر النيكل الحديدية المخصصة وملحقاتها. يمكن تخصيص بعض قطع غيار أفران الحديد والنيكل وفقًا للرسومات على النحو التالي:
نظام إمداد المواد الخام: القادوس، أنبوب التغذية
جسم الفرن: جسم الفرن، غلاف الفرن، عارضة دعم قاع الفرن، حلقة الفرن العلوية، بطانة الفرن
غطاء الفرن شبه المغلق: سطح الفرن شبه المغلق، الألواح الجانبية لغطاء الفرن وباب الفرن، جهاز ختم القطب الكهربائي، المدخنة، غطاء دخان المخرج وأنبوب العادم
الشبكة القصيرة: المعوض، شريط نحاسي موصل، نظام تعليق شبكي قصير، حلقة وقوس المجمع، كابل، لوحة موصلة
جهاز القطب الكهربائي: أنبوب تثبيت القطب الكهربائي، غلاف القطب الكهربائي، جهاز تثبيت القطب الكهربائي، جهاز ضغط القطب الكهربائي، جهاز رفع القطب الكهربائي، دليل القطب الكهربائي وتعديل دائرة التوزيع، منصة فولاذية
جهاز الحرق: جهاز حرق شبكة قصيرة، جهاز حرق حواجز توجيه وقضبان توجيه، جسم الموقد، قطب جرافيت، مادة عازلة
نظام مياه التبريد: موزع مدخل المياه، خزان تجميع المياه الراجعة، أنابيب مياه التبريد، أنابيب المياه الراجعة، مقياس الضغط، مقياس الحرارة، الصمام
النظام الهيدروليكي: أسطوانة تثبيت القطب الكهربائي، أسطوانة تثبيت وتحرير حلقة الاحتكاك، أسطوانة ضغط وتحرير القطب الكهربائي، محطة المضخة الهيدروليكية، المحرك، صمام التحكم، المركم، أنبوب الزيت الخارجي
محول فرن القوس المغمور بالفيرونيكل
النظام الكهربائي ذو الجهد المنخفض: التحكم الكهربائي ذو الجهد المنخفض، خزانة إمداد الطاقة ذات الجهد المنخفض، خزانة الحماية ذات الجهد المنخفض، وحدة التحكم في رفع القطب الكهربائي
نظام التفريغ: وعاء التفريغ، سيارة التفريغ
ونش التحميل
عملية صناعة الصلب بفرن الفيرونيكل
01
إن تدفق عملية صهر حديد النيكل في فرن الحديد والنيكل هو: خام النيكل ← الجفاف، التكتل ← إضافة فحم الكوك والصهر ← صهر فرن القوس المغمور بالنيكل ← حديد النيكل الخام ← تكرير C، Si، P، S ← حديد النيكل.
02
تستخدم طريقة الفرن الكهربائي C كعامل اختزال لتقليل Ni0 وFe0 وأكاسيد أخرى في خام النيكل تحت ظروف درجة حرارة عالية من الطاقة الكهربائية لصهر حديد النيكل. لذلك، في عملية الصهر بالفرن الكهربائي، يمكن أن يؤدي ضبط كمية الكربون المناسبة والحد من تقليل الحديد إلى إنتاج حديد النيكل بالفرن الكهربائي بمحتوى عالي من النيكل.
03
تُستخدم هذه العملية بشكل أساسي في صهر حديد النيكل في الخارج، كما يتم استخدامها على نطاق واسع من قبل الشركات المصنعة المحلية عند إنتاج منتجات تحتوي على أكثر من 10% Ni. معدات الصهر الرئيسية هي فرن الحديد والنيكل. تستخدم بعض الشركات المصنعة المحلية أيضًا أفرانًا كهربائية ذات هياكل مماثلة لأفران القوس الكهربائي (السعة القصوى لمعداتها هي 9MVA). طرق المعالجة المسبقة لخام النيكل، والعمليات المحددة لعملية الصهر، ومطابقة معدات عملية التكرير وتأثيرات التكرير ليست هي نفسها، وهناك بعض الاختلافات في مقارنة المؤشرات المختلفة.
04
يمكن لهذه العملية إنتاج النيكل الحديدي من أي محتوى من النيكل باستخدام أي خام من درجة الحديد والنيكل. ومن الناحية الفنية، يتم تحقيق ذلك من خلال التحكم في معدل اختزال الحديد في مرحلة الفرن الدوار (يتم اختزال كل النيكل إلى معدن، ويتم اختزال جزء من الحديد إلى معدن وأكاسيد منخفضة التكافؤ). وهذه هي الميزة الأكبر لهذه العملية وسبب حيويتها. ومع ذلك، فإن تكلفة الإنتاج مرتفعة نسبيًا بسبب استهلاك الطاقة الكبير للفرن العالي. بالإضافة إلى ذلك، لا يمكن بناء مصانع أفران الفيرونكل في المناطق التي تعاني من نقص في الطاقة.
تحسين تكنولوجيا فرن سبائك السبائك Sanrui Ferronickel
تقديم معدات صهر وأنظمة تحكم متقدمة لتحسين كفاءة التشغيل واستقرار أفران النيكل والحديد.
تحسين هيكل فرن Ferronickel SAF والمواد المقاومة للحرارة لتقليل فقدان الحرارة وتحسين كفاءة الطاقة. ,
استخدم الشعلات الموفرة للطاقة وتقنية استعادة الحرارة المهدرة لتقليل استهلاك الطاقة.
التحكم الصارم في انبعاثات غازات العادم وتقليل تركيزات انبعاثات الملوثات من خلال إزالة الكبريت وإزالة الغبار والعمليات الأخرى.
قم بتحسين نسبة شحن فرن Ferronickel SAF لتحسين استخدام المواد الخام وجودة المنتج.
تحسين تقنية صهر Ferronickel SAF لتقليل استهلاك الطاقة وانبعاثات الملوثات أثناء الصهر.
تقديم تكنولوجيا الأتمتة المتقدمة لتحسين مستوى الذكاء في عملية الصهر.
الخدمات التي تقدمها سانروي
1. كمصنع لفرن القوس المغمور بالفيرونيكل في الصين، يمكن لشركة Sanrui توفير التصميم الأساسي ورسومات التخطيط لفرن القوس المغمور بالفيرونيكل
2. سوف ترسل Sanrui مهندسين إلى المصنع الخاص بك لتثبيت الجهاز وتصحيحه، وتوفير خدمة ما بعد البيع الموثوقة.
3. توفر شركة Sanrui التدريب للمشغلين وأفراد الصيانة، كما أن معدات الصهر سهلة التشغيل والصيانة
4. سعر تنافسي وجودة ممتازة
5. انخفاض الاستثمار، وارتفاع كفاءة الإنتاج، وارتفاع معدل العائد
6. أداء مستقر لمعدات الصهر والإنتاج الآمن
7. يمكن تخصيص المنتجات وفقًا للاحتياجات المختلفة
8. يمكن تعديل القدرة الإنتاجية وفقا لمتطلبات العملاء
9. صديقة للبيئة، استهلاك منخفض للطاقة
تقدم Sanrui الاستشارات الهندسية والبحث والتطوير والتصميم وتوريد المعدات وتكامل الأنظمة وتطوير البرمجيات والبناء والتركيب والتكليف وإدارة المشاريع والخدمات الفنية والتدريب وتوجيه الإنتاج والتشغيل والصيانة وتوريد قطع الغيار وغيرها من الخدمات الهندسية والفنية الشاملة.
أرسل إلينا متطلبات مشروعك التفصيلية، وسيقوم فريقنا الهندسي بتصميم حل فرن القوس المغمور من Ferronickel بناءً على احتياجاتك.
