مقدمة لفرن القوس المغمور بالحديد الخنزير المغلق
فرن القوس المغمور بالحديد الخام المغلق (صناعة الحديد بفرن القوس المغمور) هو طريقة لصنع الحديد بدون فرن صهر.
تحت فرضية ضمان إمداد الطاقة، فمن السهل حل المشكلة عن طريق استخدام عامل الاختزال المطلوب من خلال صناعة الحديد بفرن القوس المغمور.
مقدمة عن فرن القوس المغمور بالحديد الخام
فرن صهر الحديد الخام المغلق (صناعة الحديد بفرن القوس المغمور) هو طريقة لصنع الحديد بدون فرن صهر. تحت فرضية ضمان إمداد الطاقة، فمن السهل حل المشكلة عن طريق استخدام عامل الاختزال المطلوب من خلال صناعة الحديد بفرن القوس المغمور. بالنسبة لصناعة الحديد في فرن القوس المغمور، يمكن استخدام فحم الكوك وشبه فحم الكوك والفحم كعامل اختزال بدلاً من فحم الكوك.
يعتمد فرن القوس المغمور بالحديد الخام المغلق Sanrui عملية جديدة ومعدات جديدة للشحن الساخن، والتي يمكنها توفير الطاقة وتقليل الاستهلاك وتحقيق فوائد جيدة.
معدات فرن الحديد الخام الكهربائي هذه هي فقط نطاق عملية تركيز الحديد من آلة التلبيد إلى فرن القوس المغمور لصهر الحديد الخام.
التطبيق الرئيسي لفرن الحديد الخام المغلق
يستخدم فرن الحديد الخام المغلق فحم الكوك وشبه فحم الكوك والفحم كعامل اختزال بدلاً من فحم الكوك، ومركز الحديد
أرسل عامل الاختزال من آلة التلبيد
ثم أرسله إلى فرن القوس المغمور للصهر في حديد خام.
خصائص معدات فرن حديد الخنزير المغلق
1. إن فرن صهر الحديد الخام المغلق عبارة عن فرن كهربائي مغلق بالكامل، هيدروليكي بالكامل، وفرن حديد خام مغلق، ويعتمد فرن صهر الحديد الخام المغلق تكنولوجيا تشغيل الضغط الإيجابي الجزئي.
2. يتم استخدام مجموعتين من منافذ الحديد والخبث، واحدة للاستخدام وواحدة للاستعداد. يتم وضع مغرفتين من الحديد المنصهر أمام كل مجموعة من أدوات التنصت على الحديد والتنصت على الخبث.
3. يمكن لحامل القطب الكهربائي لفرن الحديد الخنزير الكهربائي تحسين توصيل القطب.
4. يتم اعتماد تقنية حلقة الضغط الفولاذية المقاومة للصدأ غير المغناطيسية.
5. تصميم الممر المائي الفريد وعملية التصنيع المتقدمة للغطاء الواقي المبرد بالماء.
6. جهاز دليل ختم القطب الكهربائي يحقق الختم بين القطب وغطاء الفرن، ويتم تثبيت موضع القطب الكهربائي. يعتمد غلاف دليل الختم على هيكل تبريد الماء. العزل بين غلاف دليل الختم وغطاء الفرن جيد، ويمكن تعديل قطر دائرة مركز القطب الكهربائي.
تركيبة معدات فرن القوس المغمور بالحديد الخام

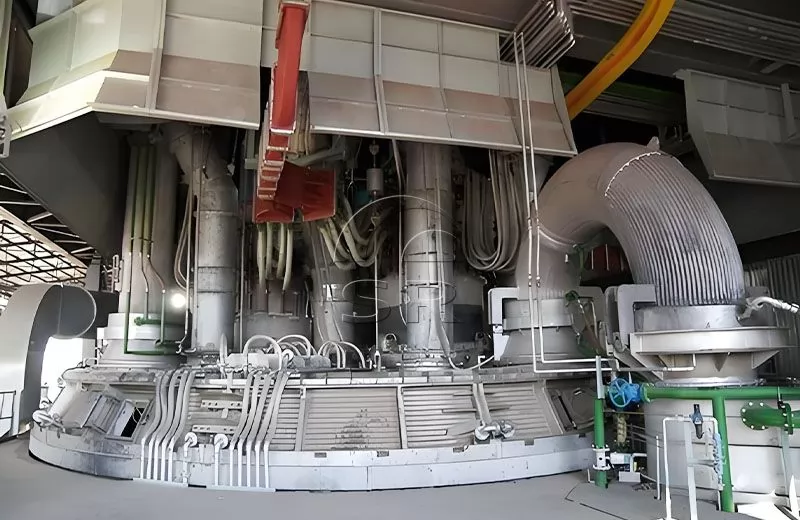

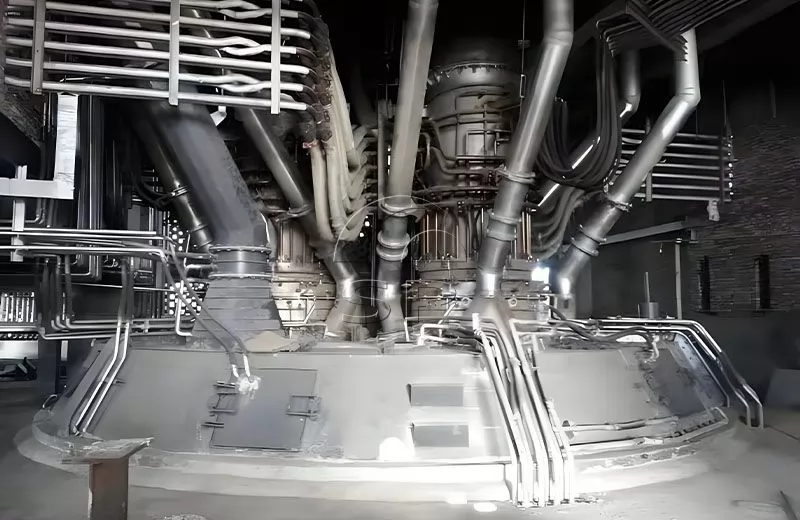

يتكون فرن القوس المغمور بالحديد الخام المغلق بشكل أساسي من جسم الفرن (القشرة، والجزء السفلي من الفولاذ ومخرج الحديد، وما إلى ذلك)، وبطانة الفرن (المواد المقاومة للحرارة)، ونظام العادم الأمامي للفرن، وجهاز تبريد الهواء السفلي للفرن، وغطاء الفرن المغلق، مدخنة، حامل قطب كهربائي نحاسي، نظام شبكة قصير ثانوي، نظام هيدروليكي، نظام تبريد بالماء، نظام تغذية أعلى الفرن، نظام تغذية، رافعة تعليق أحادية العارضة، محول فرن كهربائي وموقع إمداد طاقة منخفض التردد محجوز، معدات أمامية للفرن، معدات كهربائية ، الصك، نظام التحكم DCS، الخ.
المزايا التقنية لفرن القوس الحديدي المغلق Sanrui
فرن القوس المغمور بالحديد الخام المغلق هو فرن كهربائي ثابت ومغلق بالكامل، هيدروليكي بالكامل مع تشغيل الضغط الإيجابي الجزئي وضبط ضغط الفرن تلقائيًا.

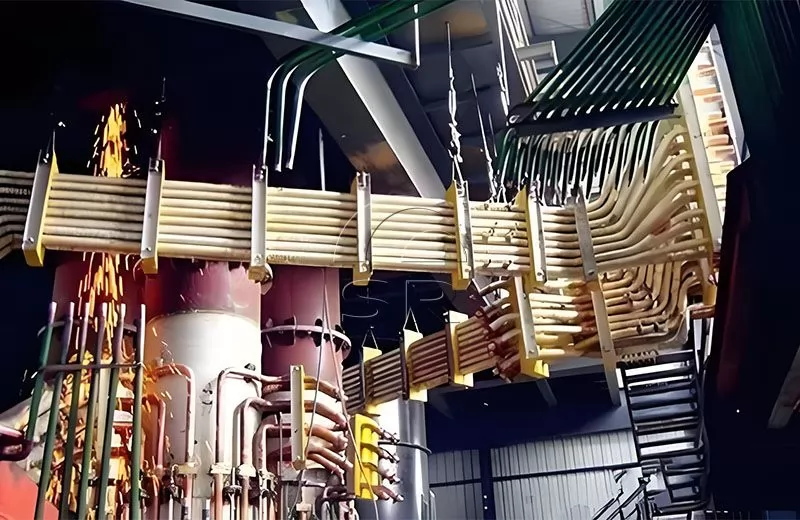

تحسين تقنية الشبكة القصيرة لفرن الحديد الغفل الكهربائي (نظام شريط الناقل)، وضمان التوازن ثلاثي المراحل وتقليل قيمة المعاوقة.

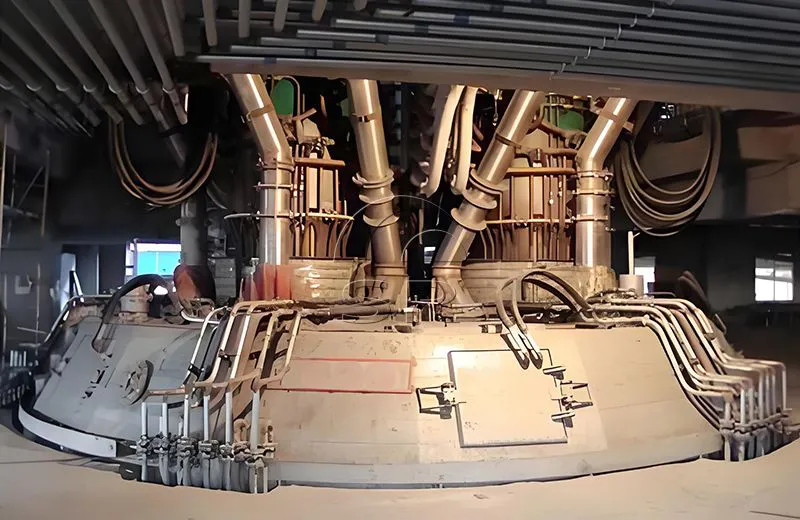

غطاء فرن صهر الحديد الخام عبارة عن غطاء فرن مغلق مبرد بالماء بالكامل، مع تصميم ممر مائي فريد في الأعلى، ولا تتشكل زاوية ميتة لتدفق الماء في الداخل، ولا يتم إنشاء انسداد بخار أثناء الاستخدام، وتأثير التبريد جيد. جمع وتصدير الغاز، والحد من فقدان الحرارة وتحسين ظروف العمل لعملية الصهر.
تغذية أوتوماتيكية بالكامل، توزيع متعدد النقاط في الفرن، تغذية وصهر مستمر، مطابقة تلقائية وتعديل تلقائي لسرعة التغذية وطاقة إدخال القطب الكهربائي.
تقنية التنظيم التلقائي لرفع القطب الكهربائي تحقق الصهر التلقائي وتنظيم الطاقة والكفاءة الكهربائية العالية واستهلاك الطاقة المنخفض.
نظام الكشف التلقائي والإنذار لجدار الفرن ودرجة الحرارة السفلية لضمان الإنتاج الآمن.
عملية بسيطة وبديهية، وتأثير التفاعل بين الإنسان والكمبيوتر ودية للغاية.
انخفاض الاستثمار والتأثير السريع وانخفاض استهلاك الطاقة.
عملية قوية للغاية وبرمجة برمجية متقدمة.
المعلمات الفنية الرئيسية لفرن القوس المغمور بالحديد الخام المغلق بقدرة 36 ميجا فولت أمبير
| غرض | المعلمة |
| قطر القطب / مم | Ф1250 |
| قطر دائرة مركز القطب/مم | Ф4250 |
| قطر الفرن / مم | Ф11500 |
| عمق الفرن / مم | 3500 |
| القطر الداخلي لقشرة الفرن مم | Ф13500 |
| ارتفاع غلاف الفرن مم | 6200 |
| ارتفاع غطاء الفرن مم | 1500 |
| السكتة الدماغية رفع القطب مم | 1800 |
| سرعة رفع القطب م/دقيقة | 0.5 |
| عدد منافذ الحديد | 2 |
| كثافة تيار القطب A/سم² | 5.4 |
| استهلاك مياه التبريد طن/ساعة | فرن كهربائي 640، محول 160) |
| معدل تشغيل المعدات | 99% |
| عدد إنتاج الحديد اليومي | مرات (مرة واحدة كل 90 دقيقة) |
| متوسط الإنتاج اليومي ر | أربعمائة واثنان وأربعون نقطة أربعة واحد |
| إخراج اثنين من أفران القوس المغمور في 45 دقيقة ر | و27.65-29.7، لتلبية متطلبات تصنيع الفولاذ 27.5 طن في 45 دقيقة. |
نطاق توريد فرن الحديد الخام المغلق
يعد Sanrui Electric Furnace أحد الشركات المصنعة والموردة للحديد الخام في فرن القوس المغمور. يمكن لشركة Sanrui توفير ملحقات الفرن المخصصة وفقًا للرسومات المقدمة من العملاء.
نظام تغذية التغذية: القادوس، أنبوب التغذية
جسم الفرن: جسم الفرن، غلاف الفرن، عارضة دعم قاع الفرن، حلقة الفرن العلوية، بطانة الفرن
غطاء الفرن المغلق المبرد بالماء: غطاء الفرن المغلق المبرد بالماء بالكامل، اللوحة الجانبية لغطاء الفرن وباب الفرن، جهاز ختم القطب الكهربائي، المدخنة، غطاء الدخان وأنبوب عادم الدخان عند المخرج

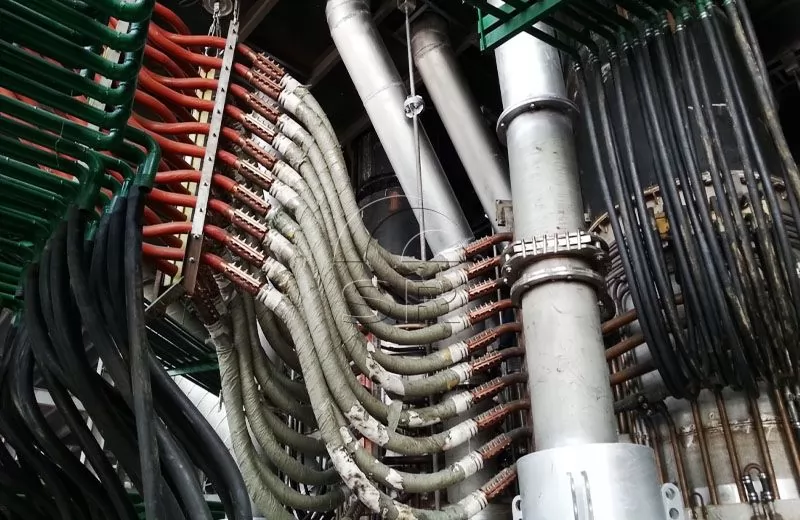

الشبكة القصيرة (نظام الناقل): المعوض، شريط النحاس الموصل، نظام تعليق الشبكة القصيرة، حلقة التجميع والدعم، الكابل، اللوحة الموصلة

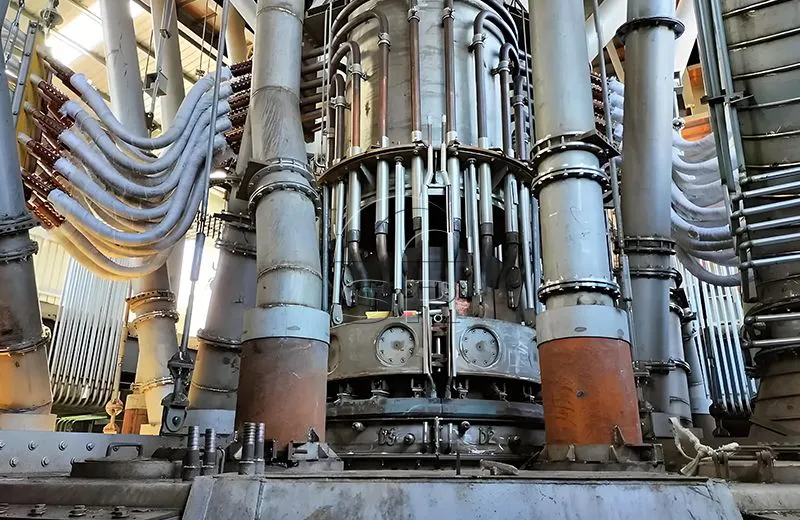

جهاز القطب الكهربائي: حامل القطب الكهربائي، غلاف القطب الكهربائي، جهاز تثبيت القطب الكهربائي، جهاز تحرير ضغط القطب الكهربائي، جهاز رفع القطب الكهربائي، دليل القطب الكهربائي وتعديل دائرة التوزيع، منصة فولاذية
الموقد: شبكة قصيرة من الموقد، وقضيب التوجيه وقضيب التوجيه للموقد، وجسم الموقد، وقطب الجرافيت والمواد العازلة
نظام مياه التبريد: موزع المدخل، خزان تجميع المياه الراجعة، أنابيب مياه التبريد، أنابيب المياه الراجعة، مقياس الضغط، مقياس الحرارة، الصمام
النظام الهيدروليكي: أسطوانة تثبيت القطب الكهربائي، أسطوانة تثبيت وتحرير حلقة الاحتكاك، أسطوانة ضغط وتحرير القطب الكهربائي، محطة المضخة الهيدروليكية، المحرك، صمام التحكم، المركم، أنبوب الزيت الخارجي
محول فرن الحديد الزهر الكهربائي
النظام الكهربائي للجهد المنخفض: التحكم الكهربائي للجهد المنخفض، خزانة إمداد الطاقة للجهد المنخفض، خزانة الحماية للجهد المنخفض، وحدة رفع القطب الكهربائي
نظام التفريغ: وعاء التفريغ، شاحنة التفريغ
القوس المغمور بالحديد الخام المغلق عملية الصهر بالفرن
01
تتضمن العملية الأساسية لفرن القوس المغمور بالحديد الخام إزالة الخبث، وشحن المعادن، وإمدادات الطاقة، والصهر، والأكسدة، والتكرير المختزل، والتنصت. اعتمادًا على خصائص نوع الفولاذ الذي يتم صهره، هناك طرق تشغيل مختلفة. تتكون عملية الصهر بشكل أساسي من ثلاث مراحل: الذوبان والأكسدة والاختزال.
02
مع التطور المستمر للتكنولوجيا، شهدت عملية صهر الحديد في فرن القوس المغمور أيضًا تغيرات كبيرة. خلال فترة الذوبان، يتم استخدام الطاقة المساعدة لتسريع الذوبان، مثل حقن الأكسجين الزيتي، أو الأكسجين الغازي الطبيعي، أو أكسجين الفحم المسحوق. يتم تقصير وقت الذوبان لكل فرن بمقدار 15 إلى 20 دقيقة، ويمكن تقليل استهلاك الطاقة بمقدار 50 إلى 60 كيلووات ساعة/طن؛
03
عند الانتهاء، قم بسد فتحة الفرن، وأرسل مغرفة الحديد المنصهر إلى غرفة الصب، ثم صب الحديد السائل في آلة الصب المستمر. يتم تحميل الحديد الخام المبرد في دلو الحديد وإرساله إلى منطقة المنتج النهائي بواسطة السيارة المسطحة للمعالجة اللاحقة.
تحسين تكنولوجيا فرن الحديد الزهر المغلق من Sanrui
فرن القوس المغمور بالحديد الخام هو فرن حديد غفل كهربائي مغلق بالكامل، هيدروليكي بالكامل، مع تشغيل الضغط الإيجابي الجزئي وضبط ضغط الفرن تلقائيًا.
تحسين تقنية الشبكة القصيرة (نظام الناقل)، وضمان التوازن ثلاثي المراحل وتقليل قيمة المعاوقة.
غطاء فرن صهر الحديد الخام عبارة عن غطاء فرن مغلق مبرد بالماء بالكامل مع تصميم فريد للممر المائي
تقنية الضبط التلقائي للقطب الكهربائي الذكي
يتم اعتماد تقنية حلقة الضغط المصنوعة من الفولاذ المقاوم للصدأ غير المغناطيسية
تم اعتماد تقنية الحلقة السفلية النحاسية للبلاط النحاسي
شجيرة نحاسية مطروقة بشكل متكامل ومبردة بشكل مباشر
يمكن لحامل فرن الحديد الخنزير الكهربائي تحسين موصلية القطب.
الخدمات المقدمة من Sanrui
1. باعتبارها واحدة من الشركات المصنعة والموردة الشهيرة لفرن القوس المغمور بالحديد الخام في الصين، فإن Sanrui يمكنها توفير تخطيط الأساس ورسومات التخطيط
2. سوف ترسل شركة Sanrui مهندسين إلى المصنع الخاص بك لتثبيت الآلة وتصحيح الأخطاء، مما يوفر خدمة ما بعد البيع جديرة بالثقة.
3. توفر شركة Sanrui تدريبًا لموظفي التشغيل والصيانة، كما أن معدات الصهر سهلة التشغيل والصيانة.
4. سعر تنافسي وجودة ممتازة
5. انخفاض الاستثمار وكفاءة الإنتاج العالية ومعدل العائد المرتفع
6. تتميز معدات فرن صهر الحديد الخام بأداء مستقر وإنتاج آمن
7. يمكن تخصيص فرن القوس المغمور بالحديد الخام وفقًا للاحتياجات المختلفة
8. يمكن تعديل القدرة الإنتاجية وفقا لمتطلبات العملاء
9. صديقة للبيئة، استهلاك منخفض للطاقة
كواحد من الشركة المصنعة والموردة لفرن القوس المغمور بالحديد الخام الشهير في الصين، تقدم Sanrui الاستشارات الهندسية والبحث والتطوير والتصميم وتوريد المعدات وتكامل الأنظمة وتطوير البرمجيات والبناء والتركيب والتكليف وإدارة المشاريع والخدمات الفنية والتدريب وتوجيه الإنتاج والتشغيل والصيانة وتوريد قطع الغيار وغيرها من الخدمات الهندسية والفنية الشاملة.
أرسل لنا متطلبات المشروع التفصيلية الخاصة بك، وسيقوم فريقنا الهندسي بتصميم حل فرن القوس المغمور بالحديد الخنزير المغلق بناءً على احتياجاتك.
المنتجات ذات الصلة
مجموعة الآلات والمعدات المعدنية المخصصة: فرن القوس الكهربائي، فرن القوس المغمور، فرن التكرير LF، فرن الفراغ ، الفرن التعريفي، نظام إزالة الغبار، معدات معالجة المياه، إلخ. توفير خدمات تكامل المعدات الأكثر تقدمًا، يمكن تخصيص المعدات المعدنية وفقًا للاحتياجات المختلفة للعملاء، ويمكن تعديل القدرة الإنتاجية وفقًا لمتطلبات العملاء.
فرن صهر القوس المغمور بالسيليكون الصناعي بقدرة 25500 كيلو فولت أمبير
يعد فرن القوس المغمور بالسيليكون الصناعي أحد العناصر الهامة معدات معالجة خام السيليكون، تلعب دورًا رئيسيًا في صناعة السيليكون.
يستخدم فرن سبائك السيليكون المنغنيز بشكل رئيسي لصهر سبائك السيليكون والمنغنيز، والتي سبيكة تحتوي على السيليكون والمنغنيز.
يعتمد تصميم الجهاز الميكانيكي الرئيسي لفرن القوس المغمور بواسطة Sanui على الظروف الوطنية للصين ويعتمد على التقنيات المتقدمة الدولية مثل Demark وPerlmutter.
تصميم الجهاز الميكانيكي الرئيسي لفرن تكرير السبائك الحديدية Sanui يجمع بين الظروف الوطنية للصين ويعتمد على التقنيات المتقدمة الدولية مثل Demark وPyremate.
يستخدم فرن القوس الكهربائي المغمور بشكل أساسي لتقليل وصهر المواد الخام مثل الخام وعامل الاختزال الكربوني والمذيبات. وهي تنتج بشكل رئيسي السبائك الحديدية مثل الفيروسيليكون، والحديد المنغنيز، والفيروكروم، والفيروتنغستن، وسبائك السيليكون والمنغنيز، وما إلى ذلك.
يجمع تصميم الجهاز الميكانيكي الرئيسي لفرن الفيروكروم عالي الكربون من Sanui الظروف الوطنية للصين وتعتمد على التقنيات المتقدمة الدولية مثل ديمارك وبيريميت.
فرن القوس المغمور بالفيرونيكل 25.5 ميجا فولت أمبير
فرن القوس المغمور Ferronickel هو فرن قوس مغمور خاص يستخدم لصهر سبائك الحديد والنيكل. وتتمثل وظيفتها الرئيسية في إضافة خام النيكل وعامل الاختزال الكربوني (مثل فحم الكوك) والحجر الجيري والمواد الخام الأخرى إلى الفرن بنسبة معينة.
يعتمد إنتاج خبث التيتانيوم عملية صهر فرن خبث التيتانيوم الكهربائي (الفرن الدائري والفرن المستطيل وفقًا لشكله).
مشاريعنا المكتملة
خدمات تكامل معدات أفران المعادن في Sanrui هي أفران القوس المغمور وأفران القوس الكهربائي. يتم تصنيع أفران التعدين Sanrui باستخدام أحدث التقنيات لضمان عملية صهر فعالة وعالية الجودة. هذه الأفران قادرة على صهر مجموعة متنوعة من المواد، بما في ذلك الفولاذ والحديد والسبائك والسبائك الحديدية (مثل الحديد والتنغستن والحديد المنغنيز عالي الكربون والفيروسيليكون عالي الكربون والحديد والكروم عالي الكربون وسبائك الحديد والنيكل) والسيليكون الصناعي وكربيد الكالسيوم وأكسيد الألمونيوم والفوسفور الأصفر. وما إلى ذلك مع التحكم الدقيق في درجة الحرارة والحد الأدنى من استهلاك الطاقة. <معرف = "70"> باستخدام معدات أفران التعدين Sanrui، يمكن لشركات التعدين زيادة الإنتاجية وتقليل تكاليف الإنتاج، مما يؤدي في النهاية إلى زيادة الربحية.
تتمتع Sanrui بخبرة جيدة في التصميم والتصنيع والتركيب والتشغيل لمعدات معالجة أفران صناعة الفولاذ. أرسل لنا استفسارًا عن تفاصيل مشروعك وسيقوم فريق المهندسين لدينا بتصميم حل نظام معدات الأفران المعدنية من الألف إلى الياء بناءً على احتياجاتك.
