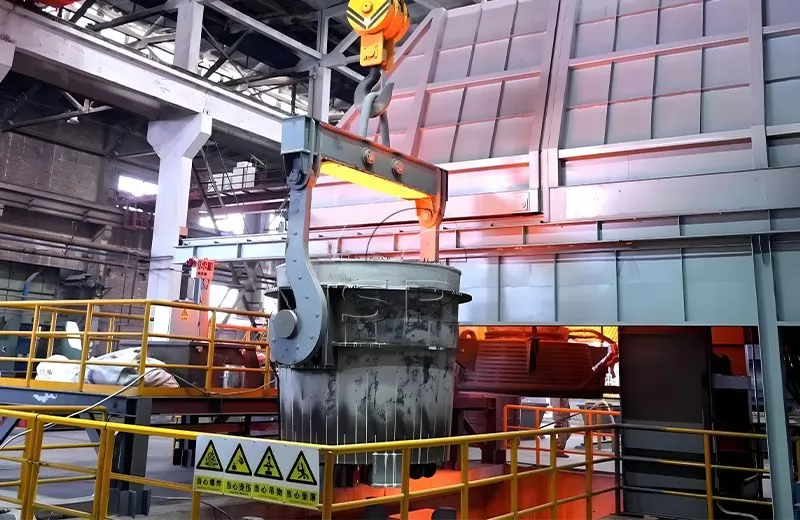

مقدمة عن فرن التكرير بمغرفة LF
فرن التكرير بمغرفة LF عبارة عن فرن مغرفة بالأرجون منتفخ من الأسفل مع تسخين القوس المغمور على ثلاث مراحل تحت الضغط العادي. إنه جهاز لتكرير الفولاذ المنصهر في مغرفة.
نطاق التخصيص لفرن التكرير بمغرفة LF يتراوح من 8 طن إلى 300 طن.
مقدمة عن فرن تكرير مغرفة LF
فرن التكرير بمغرفة LF عبارة عن فرن مغرفة بالأرجون منتفخ من الأسفل مع تسخين القوس المغمور على ثلاث مراحل تحت الضغط العادي. إنه جهاز لتكرير الفولاذ المنصهر في مغرفة.
وتتمثل وظيفتها الرئيسية في تعزيز الظروف الديناميكية الحرارية والحركية في جو غير مؤكسد من خلال التسخين القوسي، وتقليل الجو في الفرن، وتكرير الخبث عالي القاعدة، وتحريك الغاز وغيرها من الوسائل، بحيث يمكن للفولاذ المنصهر تحقيق تأثيرات تكرير شاملة مثل إزالة الأكسدة وإزالة الكبريت وصناعة السبائك والتدفئة في وقت قصير.
تأكد من أن تركيبة الفولاذ المنصهر دقيقة، وأن درجة الحرارة موحدة، وأن الشوائب تطفو بالكامل لتنقية الفولاذ المنصهر. وفي الوقت نفسه، فإنه ينسق عمليات صناعة الفولاذ والصب المستمر بشكل جيد لضمان التقدم السلس للصب المستمر للأفران المتعددة.
Sanrui هي إحدى الشركات المصنعة لأفران تكرير المغرفة الشهيرة وموردي أفران تكرير LF في الصين. نطاق التخصيص لفرن التكرير بمغرفة LRF يتراوح من 8 طن إلى 300 طن.
التطبيق الرئيسي لفرن التكرير بمغرفة LF
يمكن استخدام فرن التكرير بالمغرفة من النوع LF لتكرير الفولاذ المصهور في فرن التكرير الأولي (فرن القوس، فرن الموقد المفتوح، المحول).
إنها من المعدات المعدنية المهمة لإنتاج الفولاذ الكربوني عالي الجودة، وسبائك الفولاذ الهيكلي، وفولاذ التحمل، وفولاذ الأدوات والفولاذ الهيكلي الذهبي والفولاذ المقاوم للصدأ ودرجات الفولاذ الأخرى وتتوافق مع الصب والدرفلة المستمرين.
كانت طريقة تكرير الفرن LF تستخدم في السابق بشكل أساسي لتكرير الفولاذ الخاص. إنها تقنية إنتاج أفران تكرير المغرفة مع التسخين القوسي وتقليب الأرجون وتكرير الخبث كقلب أساسي.
خصائص معدات فرن التكرير بمغرفة LF
1. ظروف العمل في فرن التكرير بمغرفة LRF تعمل على تقليل الغاز والضغط الإيجابي قليلاً.
2. طريقة تعديل القطب هي ضبط الأذرع الثلاثة للقطب الكهربائي ثلاثي الطور بشكل منفصل.
3. نفخ الأرجون مع التحريك في قاع المغرفة.
4. أضف كمية معينة من الخردة إلى المغرفة، واستخدم التسخين القوسي، وقياس درجة الحرارة وأخذ العينات لجعل التحكم في درجة الحرارة دقيقًا، وذلك لتحسين درجة حرارة الصب.
5. نفخ الأرجون والتحريك في قاع المغرفة لجعل توزيع درجة الحرارة موحدًا للفولاذ المنصهر، وموحدًا للتركيب، والفولاذ المنصهر نقيًا.
6. إزالة الخبث، وإزالة الكبريت، وإزالة الشوائب.
7. اضبط تركيبة السبائك واستخدم نظام تغذية السبائك لجعل التحكم في التركيبة دقيقًا بحيث يصل الفولاذ المنصهر إلى التركيب الكيميائي النهائي المطلوب.
8. معالجة تغذية الأسلاك: إن استخدام وحدة تغذية الأسلاك لتغذية أسلاك اللحام المختلفة مباشرة في الفولاذ المنصهر يمكن أن يحسن بشكل كبير معدل إنتاج السبيكة.
9. عادم الدخان وإزالة الغبار. مجهزة بنظام عادم الدخان وإزالة الغبار، يمكنها التحكم بشكل فعال في انبعاث الدخان وجعل انبعاث الدخان يلبي متطلبات حماية البيئة.
10. غطاء الفرن المبرد بالماء مُجهز بواجهة إزالة الغبار التي يمكنها ضبط حجم مخرج غاز المداخن، بحيث يعمل الفرن دائمًا تحت جو مخفض للضغط إيجابي قليلًا؛
11. يتم استخدام الذراع المتقاطعة الموصلة المركبة من النحاس والفولاذ لتقليل قطر دائرة توزيع القطب الكهربائي وزيادة عمر خدمة بطانة الفرن.
12. مجهزة بأجهزة قياس وأخذ عينات أوتوماتيكية أو يدوية لقياس درجة حرارة الفولاذ المنصهر بدقة.
13. يستخدم نظام التيار الكبير كابلات مبردة بالماء ذات مقطع كبير، ومعوضات، وأذرع متقاطعة موصلة مركبة من النحاس والفولاذ لتقليل مقاومة الدائرة الرئيسية.
14. يتم استخدام جهاز التغذية الأوتوماتيكي للسبائك والخبث لقياس السبائك والخبث المضاف إلى الكيس بدقة.
15. مجهزة بنظام التحكم PLC ونموذج الصهر.
فرن التكرير بمغرفة LF تكوين المعدات
تتكون معدات فرن تكرير مغرفة LF من المغرفة وعربة المغرفة وكابل القطر ومغذي الأسلاك وغطاء المغرفة وجهاز رفع غطاء المغرفة وجسر التسخين وآلية رفع القطب الكهربائي والذراع المتقاطع الموصل وجهاز رفع القطب الكهربائي والشبكة القصيرة ونظام تبريد المياه والهواء المضغوط النظام ، النظام الهيدروليكي ، نظام الأرجون ، جهاز قياس درجة الحرارة وأخذ العينات ، نظام التغذية الأوتوماتيكي ، محول فرن المغرفة ، خزانة الجهد العالي ، نظام التحكم الآلي الكهربائي والكهربائي ذو الجهد المنخفض PLC ، إلخ.
يمكن تخصيص الفرن بحمولة تتراوح من 10 طن إلى 300 طن.
المزايا التقنية لفرن التكرير بمغرفة Sanrui LF
تشغيل موثوق وتكلفة منخفضة
يستخدم نظام التيار العالي لفرن التكرير LF Ladle النحاس النقي كوسيط موصل، ومقاومة الدائرة بأكملها صغيرة. مع الأخذ بعين الاعتبار تأثير الجلد عندما يمر التيار عبر الموصل، فإن الذراع المتقاطع يستخدم هيكل لوحة مركبة من النحاس والفولاذ من النوع الصندوقي، والذي يمكن أن يقلل بشكل فعال من المقاومة وتوليد الحرارة. إن تخطيط نظام التيار العالي المعقول يجعل مقاومة كل تيار أصغر.
هيكل فرن التكرير بمغرفة LF معقول وآمن ومستقر
يمكن استخدام فرن التكرير بمغرفة LF في شكل إطار جسر، وإطار مستقل لغطاء الفرن؛ ذراع واحدة وثلاثة أذرع. طاولة دوارة للمغرفة، دوران غطاء الفرن، إلخ. المجموعة الكاملة من المحرك الهيدروليكي مجهزة بمجمع، والذي يلعب دور تثبيت جهد النظام الهيدروليكي، مما يجعل المعدات تعمل بشكل أكثر استقرارًا. في الوقت نفسه، في حالات الطوارئ مثل انقطاع التيار الكهربائي، يمكن الاستمرار في تنفيذ الإجراءات الميدانية غير المكتملة للمعدات، مما يحسن سلامة الصهر.
استهلاك منخفض للإلكترود
إن استخدام نظام مضاد لكسر القطب يمكن أن يقلل بشكل فعال من احتمالية كسر القطب أثناء عملية الصهر. خاصة في عملية صهر خردة الفولاذ، فإن تجنب كسر القطب الكهربائي يعادل توفير فرن كامل من الفولاذ المنصهر وتقليل الخسائر الاقتصادية.
عملية بسيطة ومريحة
يعتمد التحكم الآلي الكهربائي على واجهة الإنسان والآلة، والتي تحاكي شكل الفرن الحقيقي وسهلة التشغيل. يمكن تشغيل عمليات الخلط والتحميل والصهر والتنصت على الفولاذ على الكمبيوتر.
مكرر فولاذ بأنواع متعددة وجودة عالية
إنها عبارة عن معدات عملية وسيطة لتنقية الفولاذ المصهور في فرن التكرير الأولي لتحسين جودة الفولاذ المصهور بشكل أكبر. يمكنها تحسين الفولاذ المحمل، وسبائك الفولاذ الهيكلي، وفولاذ الأدوات، والفولاذ الهيكلي الكربوني عالي الجودة، وما إلى ذلك.
نظام إزالة الغبار المتنوع
نحن مجهزون بمجموعة متنوعة من أنظمة إزالة الغبار، والتي يمكن تجهيزها بأشكال مختلفة من معدات إزالة الغبار وفقًا لمتطلبات حماية البيئة في مختلف البلدان.
المعلمات الفنية الرئيسية لفرن التكرير بمغرفة LF
| S/N | تصنيف القدرة (ر) |
محول القدرة المقدرة (ميجا فولتا) |
المحولات الابتدائية الجهد (كيلو فولت) |
محول الجهد الثانوي (ت) |
تصنيف ثانوي الحالي (أ) |
قطب الجرافيت القطر (مم) |
الصلب المنصهر ارتفاع درجة الحرارة السرعة (درجة مئوية/دقيقة) |
| 1 | 20 | 4 | 6 | 210-170 | 16495 | φ350 (حصان) | ≥3.5 |
| 2 | 30 | 6 | 6.3 | 210-170 | 17320 | φ350 (حصان) | ≥3.7 ~ 4.2 |
| 3 | 40 | 8 | 6.3 | 210-170 | 17320 | φ350 (حصان) | >3.8 |
| 4 | 50 | 10 | 35 | 250-160 | 28867 | φ400 (حصان) | > 4 ~ 4.5 |
| 5 | 60 | 11 | 35 | 250-160 | 31754 | φ400 (حصان) | > 4 ~ 4.5 |
| 6 | 70 | 13 | 35 | 270-180 | 32632 | φ400 (حصان) | > 4 ~ 4.5 |
| 7 | 80 | 15 | 35 | 320-240 | 32075 | φ400 (حصان) | ≥4.5 |
| 8 | 90 | 16 | 35 | 320-240 | 32991 | φ400 (حصان) | ≥5 |
| 9 | 100 | 18 | 35 | 330-210 | 37115 | φ450 (حصان | ≥5 |
| 10 | 110 | 18 | 35 | 330-210 | 37115 | φ450 (حصان) | ≥4.5 |
| 11 | 120 | 20 | 35 | 340-220 | 39817 | ص 450 (حصان | ≥4.5 |
| 12 | 130 | 22 | 35 | 360-240 | 40973 | ص 450 (حصان) | ≥4.5 |
| 13 | 140 | 24 | 35 | 400-280 | 40754 | φ450 (حصان) | ≥4.5 |
| 14 | 150 | 26 | 35 | 410-290 | 41697 | φ450 (حصان) | ≥4.5 |
| 15 | 160 | 28 | 35 | 430-310 | 42541 | φ450 (حصان) | ≥5 |
| 16 | 170 | 30 | 35 | 450-330 | 44411 | φ450 (حصان) | ≥5 |
| 17 | 180 | 32 | 35 | 470-350 | 46188 | φ500 (حصان) | ≥5 |
| 18 | 190 | 34 | 35 | 490-370 | 47878 | φ500 (حصان) | ≥5 |
| 19 | 200 | 36 | 35 | 500-380 | 48336 | φ500 (حصان) | ≥5 |
| 20 | 210 | 38 | 35 | 520-40 | 49862 | φ500 (حصان) | ≥5 |
| 21 | 220 | 40 | 35 | 540-400 | 48619 | φ500 (حصان) | ≥5 |
| 22 | 230 | 40 | 35 | 540-400 | 48619 | φ500 (حصان) | ≥5 |
| 23 | 240 | 42 | 35 | 530-390 | 52714 | φ500 (حصان) | ≥5 |
| 24 | 250 | 44 | 35 | 535-400 | 55224 | φ500 (حصان) | ≥5 |
| 25 | 260 | 46 | 35 | 550-410 | 55329 | φ550 (حصان) | ≥5 |
| 26 | 270 | 48 | 35 | 560-420 | 56556 | ص550(حصان | ≥5 |
| 27 | 280 | 50 | 35 | 570-430 | 57735 | 0550 (حصان | ≥5 |
| 28 | 290 | 52 | 35 | 590-430 | 60044 | φ600 (حصان) | ≥5 |
| 29 | 300 | 54 | 35 | 610-450 | 62353 | φ600 (حصان) | ≥5 |
البيانات المذكورة أعلاه هي فقط للرجوع إليها، والتفاصيل تخضع لمزيد من المناقشة.
نطاق توريد أفران التكرير بمغرفة LF
المعدات الميكانيكية: مغرفة، مغرفة فولاذية وجهاز كابل القطر، آلية رفع القطب الكهربائي، غطاء الفرن المبرد بالماء، جسر التسخين، آلية رفع غطاء الفرن، جهاز قياس درجة الحرارة اليدوي، نظام تغذية السبائك، جهاز تمديد القطب الكهربائي، اكتساب ودمج تغذية الأسلاك، آلة تغذية الأسلاك قناة الرفع المبردة بالماء ومنصة آلة تغذية الأسلاك.
المعدات الكهربائية والأتمتة: نظام الشبكة القصيرة، المحولات، نظام إمداد وتوزيع الطاقة ذات الجهد العالي، نظام إمداد وتوزيع الطاقة ذات الجهد المنخفض، نظام التشغيل الآلي.
المعدات المساعدة: النظام الهيدروليكي، نظام مياه التبريد، نظام الأرجون، نظام الهواء المضغوط، نظام التشحيم الكهربائي.
عملية الصهر بفرن التكرير بمغرفة LF
01
عملية صناعة الصلب بفرن التكرير LF: التحضير قبل التكرير ← تحويل التنصت على الصلب والشحن ← رفع الرافعة ← الجلوس في عربة المغرفة ← توصيل أنبوب نفخ الأرجون ← فتح المغرفة إلى محطة التكرير ← خفض غطاء الفرن ← خفض تسخين القطب الكهربائي ← قياس درجة الحرارة وأخذ العينات ← إضافة الدفعة الأولى من مزيل الأكسدة والخبث المكمل ← ضبط السبائك بدقة وإضافة الدفعة الثانية من مزيل الأكسدة (الخبب الأبيض) ← قياس درجة الحرارة وتعديل مصدر الطاقة ← تنقية درجة حرارة التحكم ← تغذية الأسلاك ← نفخ الأرجون الناعم ← إضافة العزل ← مغرفة معلقة إلى الصب المستمر
02
تسخين القوس والتدفئة تحت الضغط العادي، وقياس درجة الحرارة وأخذ العينات، والتحكم الدقيق في درجة الحرارة النهائية لتحسين درجة حرارة الصب؛
03
تكرير الخبث الاصطناعي، وإزالة الكبريت، وإزالة الكبريت من الأكسجين، وتفريغ الغاز، وإزالة التضمين؛
04
تحريك غاز الأرجون من الأسفل لجعل درجة حرارة الفولاذ المنصهر موحدة وموحدة ونقية؛
05
الضبط الدقيق للسبائك للتحكم في التركيبة بدقة، ويمكن تحقيق التركيب الكيميائي النهائي المطلوب بكفاءة من خلال عناصر السبائك الحديدية أو الألومنيوم أو تغذية الأسلاك؛
06
مجهزة بوحدة تغذية سلكية، يتم إزالة الكبريت من الفولاذ المنصهر وإزالة الأكسدة، ويتم تغيير شكل وتوزيع الشوائب، ويتم التحكم في عناصر السبائك بدقة. في الوقت نفسه، لديها معدل استرداد عالي للسبائك، وانخفاض بسيط في درجة حرارة الفولاذ المنصهر، وتلوث بيئي منخفض؛
07
كجهاز عازل بين فرن التكرير الأولي وآلة الصب المستمر، فهو يضمن الإنتاج المطابق لفرن التكرير الأولي والصب المستمر، ويحقق الصب المستمر متعدد الأفران.
تحسين تقنية أفران التكرير Sanrui LF 20T
قطب دوار مزدوج.
تقنية المحطة المزدوجة لبرج المغرفة.
تكنولوجيا تغذية الأسلاك عبر الإنترنت.
تكنولوجيا قياس درجة الحرارة وأخذ العينات التلقائية.
زيادة تكنولوجيا الصلب الخردة.
تكنولوجيا التحكم التلقائي في نفخ الأرجون.
تقنية LF لصناعة الصلب بنقرة واحدة.
الخدمات المقدمة من Sanrui
1كمصنع لفرن تكرير المغرفة في الصين، يمكن لشركة Sanrui توفير التصميم الأساسي لفرن التكرير LF ورسومات التخطيط
2سوف ترسل Sanrui مهندسين إلى المصنع الخاص بك لتثبيت الجهاز وتصحيحه، وتوفير خدمة ما بعد البيع الموثوقة.
3توفر شركة Sanrui التدريب للمشغلين وأفراد الصيانة، كما أن معدات الصهر سهلة التشغيل والصيانة
4سعر تنافسي وجودة ممتازة
5انخفاض الاستثمار، وارتفاع كفاءة الإنتاج، وارتفاع معدل العائد
6أداء مستقر لمعدات الصهر والإنتاج الآمن
7يمكن تخصيص المنتجات وفقًا للاحتياجات المختلفة
8يمكن تعديل القدرة الإنتاجية وفقا لمتطلبات العملاء
9صديقة للبيئة، استهلاك منخفض للطاقة
يتمتع Sanrui بخبرة جيدة لدى موردي أفران التكرير في تصميم وتصنيع وتركيب وتشغيل ووضع معدات عملية صناعة الصلب في الإنتاج.
تقدم شركة Sanrui الاستشارات الهندسية لأفران التكرير ذات المغرفة، بما في ذلك البحث والتطوير والتصميم وتوريد المعدات وتكامل الأنظمة وتجميع البرامج والبناء والتركيب والتشغيل وإدارة المشاريع والخدمات الفنية والتدريب وإرشادات الإنتاج والتشغيل والصيانة وتوريد قطع الغيار وغيرها من الخدمات الشاملة الخدمات الهندسية والفنية.
أرسل إلينا تفاصيل مشروعك وسيقوم فريقنا الهندسي بتصميم حل خط إنتاج صناعة الفولاذ بفرن تكرير LF وفقًا لاحتياجاتك.
