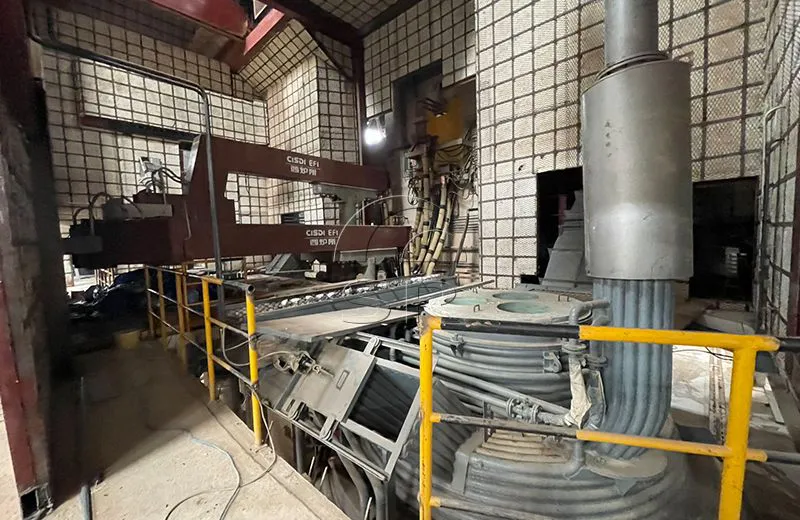

مقدمة عن فرن التكرير المغرفة LF 20T
فرن تكرير المغرفة LF 20 T لديه وظائف التسخين القوسي تحت الضغط العادي، نفخ الأرجون والتحريك في قاع المغرفة، وتقليل تكون الخبث في المغرفة.
السعة المقدرة لمحول الفرن LF 20T هي 3500kVA، والجهد الأساسي هو 33kV. على أساس هذا، من المقدر أن معدل التسخين يمكن أن يصل إلى 3°C/min، ودورة التكرير بفرن LF تبلغ 48 دقيقة (بما في ذلك وقت تحضير العملية).
مقدمة عن فرن التكرير المغرفة LF 20T
فرن تكرير المغرفة LF 20 T لديه وظائف التسخين القوسي تحت الضغط العادي، نفخ الأرجون والتحريك في قاع المغرفة، وتقليل تكون الخبث في المغرفة.
في عملية تكرير فرن LF، يمكن الاستفادة الكاملة من الديناميكا الحرارية المعدنية والحركية المعدنية للتفاعل المعدني، ويمكن تحسين كفاءة التكرير ونقاء الفولاذ المنصهر واستهلاك الطاقة.
السعة المقدرة لمحول الفرن LF 20T هي 3500kVA، والجهد الأساسي هو 33kV. على أساس هذا، من المقدر أن معدل التسخين يمكن أن يصل إلى 3°C/min، ودورة التكرير بفرن LF تبلغ 48 دقيقة (بما في ذلك وقت تحضير العملية).
جسم الفرن لفرن LF عبارة عن مغرفة، وهناك متطلبات خاصة لشكل المغرفة. تبلغ نسبة القطر إلى العمق (D/H) عمومًا 0.9~1.1 ويكون الاستدقاق 4-8°.
يعتمد نظام رفع القطب الكهربائي على هيكل ثلاثي الأذرع. أكبر ميزة لهذا الهيكل هو أنه يمكن أن يقلل من قطر الدائرة الأساسية للقطب الكهربائي. تحسين عمر المواد المقاومة للحرارة.
يستخدم غطاء التسخين لفرن LF غطاء فرن أنبوبي مبرد بالماء، مما يساعد على الحفاظ على الغاز المختزل في المغرفة ويساعد على التكرير.
يتم تقليب المغرفة عن طريق نفخ الأرجون في القاع، وتكون نسبة قطر-عمق المغرفة D/H = 0.9～1.1.
التطبيق الرئيسي لفرن التكرير بمغرفة LF 20T
يمكن استخدام فرن التكرير المغرفة من النوع LF لتكرير الفولاذ المنصهر في فرن التكرير الأولي (فرن القوس، فرن الموقد المفتوح، المحول).
إنها معدات معدنية مهمة لإنتاج الفولاذ الكربوني عالي الجودة، وسبائك الفولاذ الهيكلي، وفولاذ التحمل، وفولاذ الأدوات، والفولاذ الهيكلي الذهبي، والفولاذ المقاوم للصدأ ودرجات الفولاذ الأخرى وتلبية الصب والدرفلة المستمرين.
كانت طريقة التكرير بفرن LF تستخدم في السابق بشكل رئيسي لتكرير الفولاذ الخاص، وتكنولوجيا الإنتاج مع التسخين القوسي، وتقليب الأرجون وتكرير الخبث كقلب.
خصائص معدات فرن التكرير بالمغرفة LF 20T
1. الهيكل العام لفرن تكرير المغرفة LF-20t يستخدم حل تحريك عربة المغرفة. ويتكون من جزأين: المعدات الميكانيكية والمعدات الكهربائية.
2. الجزء الميكانيكي يتكون من غطاء المغرفة، جسر محطة التسخين وآلية رفع غطاء الفرن، قادوس الشحن، جهاز رفع القطب الكهربائي، الشبكة القصيرة، المحطة الهيدروليكية، نظام الأرجون، نظام مياه التبريد، نظام الهواء المضغوط، إلخ.
3. إن جسر محطة التسخين ليس فقط إطار دعم التثبيت لآلية رفع غطاء الفرن وجهاز توجيه القطب الكهربي وقادوس الشحن، ولكنه أيضًا منصة التشغيل لتمديد القطب الكهربائي. إنها ملحومة بالفولاذ ولها قدرة تحمل معينة.
4. جهاز رفع القطب الكهربائي والشبكة القصيرة هما المكونات الأساسية لفرن المغرفة.
5. تعتمد الشبكة القصيرة تخطيطًا مثلثًا محسنًا لجعل الطاقة ثلاثية الطور في أفضل حالة عمل.
6. آلية رفع القطب الكهربائي هي بمثابة دعم للقطب الكهربائي والحامل لنقل تيار كبير. وهي تتألف من أذرع وأعمدة قطبية متقاطعة.
7. المعدات الكهربائية تتكون من نظام إمداد الطاقة ذات الجهد العالي، المحولات، نظام التحكم في إمداد الطاقة ذات الجهد المنخفض، نظام التحكم الآلي في رفع القطب الكهربائي، نظام التحكم في سير السيارة المغرفة، نظام التحكم الهيدروليكي، إلخ.
تكوين معدات فرن التكرير بمغرفة LF 20T
تتكون معدات فرن تكرير المغرفة LF 20 T من مغرفة وعربة مغرفة وكابل قطر ومغذي سلكي وغطاء مغرفة وجهاز رفع غطاء المغرفة وجسر التسخين وآلية رفع القطب الكهربائي وذراع متقاطع موصل وجهاز رفع القطب الكهربائي وشبكة قصيرة ونظام تبريد المياه، نظام الهواء المضغوط، النظام الهيدروليكي، نظام الأرجون، جهاز قياس درجة الحرارة وأخذ العينات، محول فرن مغرفة نظام الشحن الأوتوماتيكي، خزانة الجهد العالي، نظام التحكم الآلي الكهربائي ذو الجهد المنخفض ونظام PLC، إلخ.
النطاق القابل للتخصيص من أفران التكرير بمغرفة LF يتراوح من 10 طن إلى 300 طن.
المزايا التقنية لفرن التكرير بمغرفة Sanrui LF 20T
عملية موثوقة ومنخفضة التكلفة
نظام التيار العالي لفرن القوس الكهربائي يستخدم النحاس النقي كوسيط موصل، ومقاومة الدائرة بأكملها صغيرة. مع الأخذ بعين الاعتبار تأثير الجلد عندما يمر التيار عبر الموصل، فإن الذراع المتقاطع يستخدم هيكل لوحة مركبة من النحاس والفولاذ من النوع الصندوقي، والذي يمكن أن يقلل بشكل فعال من المقاومة وتوليد الحرارة. إن تخطيط نظام التيار العالي المعقول يجعل مقاومة كل تيار أصغر.
هيكل فرن التكرير بمغرفة LF معقول، آمن، ومستقر
يمكن استخدام فرن التكرير بمغرفة LF في شكل إطار جسر، وإطار مستقل لغطاء الفرن؛ ذراع واحدة وثلاثة أذرع. طاولة دوارة للمغرفة، دوران غطاء الفرن، إلخ. المجموعة الكاملة من المحرك الهيدروليكي مجهزة بمجمع، والذي يلعب دور تثبيت جهد النظام الهيدروليكي، مما يجعل المعدات تعمل بشكل أكثر استقرارًا. في الوقت نفسه، في حالات الطوارئ مثل انقطاع التيار الكهربائي، يمكن الاستمرار في تنفيذ الإجراءات الميدانية غير المكتملة للمعدات، مما يحسن سلامة الصهر.
انخفاض استهلاك القطب
إن استخدام نظام مضاد لكسر القطب يمكن أن يقلل بشكل فعال من احتمالية كسر القطب أثناء عملية الصهر. خاصة في عملية صهر الفولاذ الخردة، فإن تجنب كسر القطب الكهربائي يعادل توفير فرن كامل من الفولاذ المنصهر وتقليل الخسائر الاقتصادية.
عملية بسيطة ومريحة
يعتمد التحكم الآلي الكهربائي على واجهة الإنسان والآلة، والتي تحاكي شكل الفرن الحقيقي وسهلة التشغيل. يمكن تشغيل عمليات الخلط والتحميل والصهر والتنصت على الفولاذ على الكمبيوتر.
فولاذ مصقول بأنواع متعددة وبجودة عالية
إنها عبارة عن معدات عملية وسيطة لتنقية الفولاذ المصهور في فرن التكرير الأولي لتحسين جودة الفولاذ المصهور بشكل أكبر. يمكنها تحسين الفولاذ المحمل، وسبائك الفولاذ الهيكلي، وفولاذ الأدوات، والفولاذ الهيكلي الكربوني عالي الجودة، وما إلى ذلك.
نظام إزالة الغبار المتنوع
نحن مجهزون بمجموعة متنوعة من أنظمة إزالة الغبار، والتي يمكن تجهيزها بأشكال مختلفة من معدات إزالة الغبار وفقًا لمتطلبات حماية البيئة في مختلف البلدان.
المعلمات التقنية الرئيسية لفرن التكرير بمغرفة LF 20 طن
| S/N | غرض | وحدة | محتوى | ملاحظة |
| 1 | القدرة الاسمية | ر | 20 | |
| 2 | حجم معالجة الصلب | ر | 18~25 | كيوماكس = 25 طن |
| 3 | الخلوص فوق الفولاذ المنصهر بأقصى سعة | مم | 400 | |
| 4 | استهلاك القطب | كجم/كيلوواط ساعة | 0.012 | |
| 5 | سمك طبقة الخبث | مم | 130~180 | |
| 6 | عمر الفرن | 炉/役 | ≧50 | |
| 7 | قطر القطب | مم | Φ250 | HP |
| 8 | قطر دائرة توزيع القطب الكهربائي | مم | Φ480 | |
| 9 | قدرة المحولات | كيلو فولت أمبير | 3600 | |
| 10 | متوسط معدل التدفئة | درجة مئوية/دقيقة | ≧≥3.5 | |
| 11 | متوسط دورة المعالجة | دقيقة / 炉 | ≦40 | |
| 12 | القدرة على المعالجة السنوية | 104ر / أ | ≧18 | وفقا لمتوسط حجم المعالجة |
| 13 | أيام العمل الفعلية السنوية | د / أ | 350 |
نطاق توريد أفران التكرير بمغرفة LF 20 طن
يعد Sanrui Electric Furnace أحد الشركات المصنعة والموردة لأفران تكرير المغرفة. يمكن لشركة Sanrui توفير أفران تكرير LF مخصصة تتراوح من 8 طن إلى 300 طن من الأفران المغرفة وملحقاتها. يمكن تخصيص بعض المنتجات من خلال مصنعنا لفرن تكرير المغرفة وفقًا للرسومات.
المعدات الميكانيكية: مغرفة فولاذية، مغرفة فولاذية (جسم السيارة، مخفض السرعة، الفرامل، المحرك، العجلة، إلخ.) وجهاز كابل القطر، آلية رفع القطب الكهربائي (ذراع متقاطع موصل، جهاز تثبيت وإطلاق القطب الكهربائي، آلية رفع القطب الكهربائي، أسطوانة هيدروليكية، إلخ)، غطاء الفرن المبرد بالماء، جسر التسخين (الجسر، الإطار، المنصة، الدرابزين، قادوس الشحن، الأسطوانة الهيدروليكية، سلسلة اللوحة، العجلة المسننة، إلخ.)، آلية رفع غطاء الفرن، جهاز قياس درجة الحرارة اليدوي، نظام تغذية السبائك، جهاز إطالة القطب الكهربائي، اقتناء ودمج تغذية الأسلاك، قناة رفع تبريد المياه لآلة تغذية الأسلاك ومنصة آلة تغذية الأسلاك.
المعدات الكهربائية والأتمتة: نظام الشبكة القصيرة، المحولات، نظام إمداد وتوزيع الطاقة ذات الجهد العالي، نظام إمداد وتوزيع الطاقة ذات الجهد المنخفض، نظام التشغيل الآلي.
المعدات المساعدة: النظام الهيدروليكي، نظام مياه التبريد، نظام الأرجون، نظام الهواء المضغوط، نظام التشحيم الكهربائي.
عملية الصهر بفرن التكرير المغرفة LF 20T
01
عملية صناعة الصلب بفرن التكرير LF: التحضير قبل التكرير ← تحويل التنصت على الصلب والشحن ← رفع الرافعة ← الجلوس في عربة المغرفة ← توصيل أنبوب نفخ الأرجون ← فتح المغرفة إلى محطة التكرير ← خفض غطاء الفرن ← خفض تسخين القطب الكهربائي ← قياس درجة الحرارة وأخذ العينات ← إضافة الدفعة الأولى من مزيل الأكسدة والخبث المكمل ← ضبط السبائك بدقة وإضافة الدفعة الثانية من مزيل الأكسدة (الخبب الأبيض) ← قياس درجة الحرارة وتعديل مصدر الطاقة ← تنقية درجة حرارة التحكم ← تغذية الأسلاك ← نفخ الأرجون الناعم ← إضافة العزل ← مغرفة معلقة إلى الصب المستمر
02
تسخين القوس والتدفئة تحت الضغط العادي، وقياس درجة الحرارة وأخذ العينات، والتحكم الدقيق في درجة الحرارة النهائية لتحسين درجة حرارة الصب؛
03
تكرير الخبث الاصطناعي، وإزالة الكبريت، وإزالة الكبريت من الأكسجين، وتفريغ الغاز، وإزالة التضمين؛
04
تحريك غاز الأرجون من الأسفل لجعل درجة حرارة الفولاذ المنصهر موحدة وموحدة ونقية؛
05
الضبط الدقيق للسبائك للتحكم في التركيبة بدقة، ويمكن تحقيق التركيب الكيميائي النهائي المطلوب بكفاءة من خلال عناصر السبائك الحديدية أو الألومنيوم أو تغذية الأسلاك؛
06
مجهزة بوحدة تغذية سلكية، يتم إزالة الكبريت من الفولاذ المنصهر وإزالة الأكسدة، ويتم تغيير شكل وتوزيع الشوائب، ويتم التحكم في عناصر السبائك بدقة. في الوقت نفسه، لديها معدل استرداد عالي للسبائك، وانخفاض بسيط في درجة حرارة الفولاذ المنصهر، وتلوث بيئي منخفض؛
07
كجهاز عازل بين فرن التكرير الأولي وآلة الصب المستمر، فهو يضمن الإنتاج المطابق لفرن التكرير الأولي والصب المستمر، ويحقق الصب المستمر متعدد الأفران.
08
يتميز فرن التكرير بالمغرفة LF-20t بوظائف التسخين والتسخين، والضبط الدقيق لتركيبة السبائك، وتقليب الأرجون، وأخذ عينات درجة الحرارة الجانبية، وإزالة الكبريت، وإزالة الشوائب، وتغذية الأسلاك، وما إلى ذلك. ويتم استخدامه للضبط الدقيق لتركيبة الفولاذ المصهور. والتدفئة، الخ.
تحسين تكنولوجيا فرن التكرير بمغرفة Sanrui LF 20T
قطب دوار مزدوج.
تقنية المحطة المزدوجة لبرج المغرفة.
تكنولوجيا تغذية الأسلاك عبر الإنترنت.
تكنولوجيا قياس درجة الحرارة وأخذ العينات التلقائية.
زيادة تكنولوجيا الصلب الخردة.
تكنولوجيا التحكم التلقائي في نفخ الأرجون.
تقنية LF لصناعة الصلب بنقرة واحدة.
الخدمات التي تقدمها سانروي
1 باعتبارها واحدة من الشركات المصنعة والموردة الشهيرة لأفران تكرير المغرفة في الصين، يمكن لشركة Sanrui توفير التصميم الأساسي لفرن تكرير LF ورسومات التخطيط.
2 سوف ترسل Sanrui مهندسين إلى مصنع أفران تكرير المغرفة الخاص بك لتثبيت الآلة وتصحيح الأخطاء، وتوفير خدمة ما بعد البيع الموثوقة.
3توفر شركة Sanrui التدريب للمشغلين وأفراد الصيانة، كما أن معدات الصهر سهلة التشغيل والصيانة.
4 أسعار تنافسية وجودة ممتازة توفرها الشركة المصنعة لفرن التكرير Sanrui LF.
5انخفاض الاستثمار، وارتفاع كفاءة الإنتاج، وارتفاع معدل العائد.
6أداء مستقر لمعدات الصهر والإنتاج الآمن.
7يمكن تخصيص المنتجات وفقًا للاحتياجات المختلفة.
8يمكن تعديل القدرة الإنتاجية وفقا لمتطلبات العملاء.
9صديقة للبيئة، استهلاك منخفض للطاقة
باعتبارها واحدة من الشهيرة مغرفة مصنعي أفران التكرير والموردين في الصين، Sanrui هو rلدي خبرة في تصميم وتصنيع وتركيب وتشغيل ووضع معدات عملية تصنيع الصلب في الإنتاج.
توفر Sanrui الاستشارات الهندسية لأفران تكرير LF، بما في ذلك البحث والتطوير والتصميم وتوريد المعدات وتكامل الأنظمة وتجميع البرامج والبناء والتركيب والتشغيل وإدارة المشاريع والخدمات الفنية والتدريب وإرشادات الإنتاج والتشغيل والصيانة وتوريد قطع الغيار وغيرها من الخدمات الشاملة الخدمات الهندسية والفنية.
أرسل إلينا تفاصيل مشروعك وسيقوم فريقنا الهندسي بتصميم حل خط إنتاج صناعة الفولاذ بفرن التكرير LF 20T وفقًا لاحتياجاتك.
