يتكون فرن الصهر بالحث بالتردد المتوسط من ثلاثة أجزاء: خزانة إمداد الطاقة ذات التردد المتوسط، خزانة المكثف وجسم الفرن. يتم إذابة المادة بواسطة تيار الحث ذو التردد المتوسط نفسه لتوليد درجة حرارة عالية.

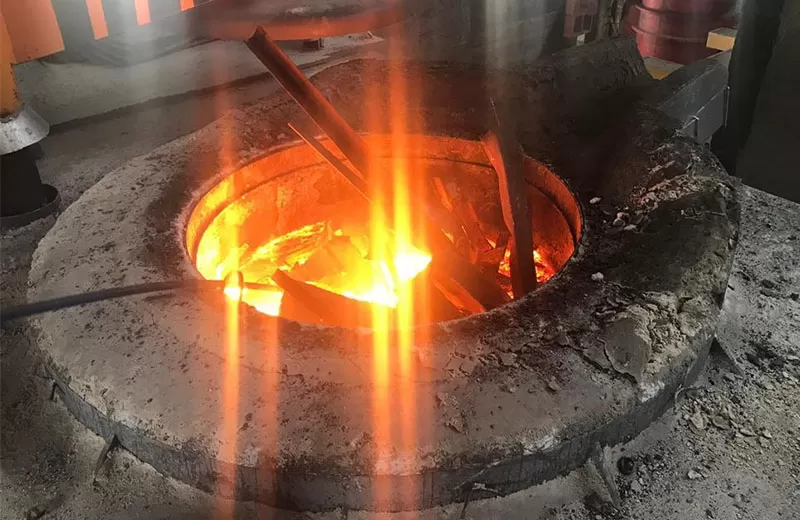

في الفرن التعريفي، يولد المعدن المنصهر قوة تحريك قوية بسبب القوة الكهرومغناطيسية.
يساعد تأثير التحريك الكهرومغناطيسي على ذوبان الشحنات المعدنية والسبائك بسرعة، ويكون التركيب الكيميائي ودرجة حرارة الحديد المنصهر موحدين.

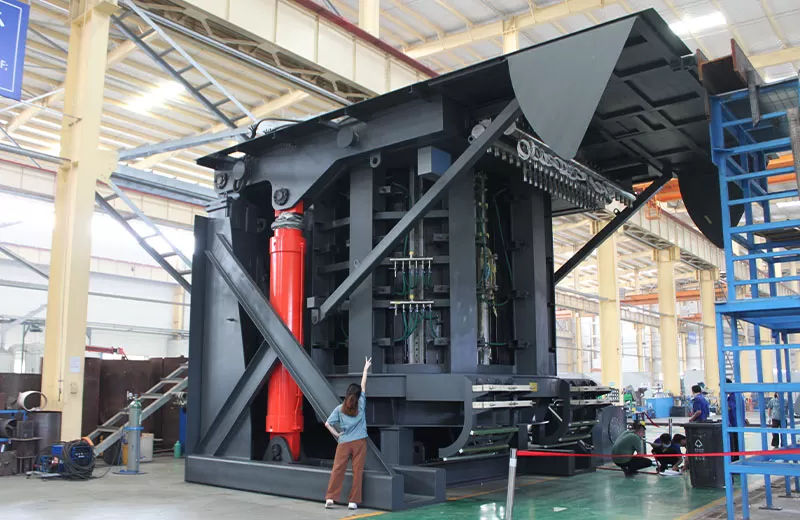

فرن متوسط التردد مقدمة
يتكون فرن الصهر بالحث بالتردد المتوسط من ثلاثة أجزاء: خزانة إمداد الطاقة ذات التردد المتوسط، خزانة المكثف وجسم الفرن. يتم إذابة المادة بواسطة تيار الحث ذو التردد المتوسط نفسه لتوليد درجة حرارة عالية.
في الفرن التعريفي، يولد المعدن المنصهر قوة تحريك قوية بسبب القوة الكهرومغناطيسية.
يساعد تأثير التحريك الكهرومغناطيسي على ذوبان الشحنات المعدنية والسبائك بسرعة، ويكون التركيب الكيميائي ودرجة حرارة الحديد المنصهر موحدين.
يمكن تخصيص فرن الحث ذو التردد المتوسط بغلاف الألمنيوم وفرن الحث ذو التردد المتوسط بغلاف فولاذي الذي تبيعه شركة Sanrui في نطاق من 0.1 طن إلى 10 طن.
التطبيق الرئيسي لفرن التردد المتوسط
لصهر درجات مختلفة من الحديد المنصهر، وتلبية التركيبات ودرجات الحرارة المختلفة للحديد المنصهر، وتلبية متطلبات الأداء المختلفة للحديد المنصهر، وتتمتع بقدرة جيدة على التكيف.
يستخدم الفرن ذو التردد المتوسط بشكل أساسي لصهر الفولاذ وسبائك الفولاذ والفولاذ الخاص والفولاذ المقاوم للصدأ، ويمكن استخدامه أيضًا لصهر وصب المعادن غير الحديدية مثل النحاس والألمنيوم والرصاص والزنك.
خصائص معدات الفرن ذات التردد المتوسط
1. الجزء الميكانيكي للفرن ذو التردد المتوسط يتكون من جسم الفرن، نظام إدخال الماء والكهرباء، جهاز إمالة الفرن، إلخ.
2. يتم تجعيد الكابل المبرد بالماء بسلك نحاسي مجدول باستخدام عملية الضغط البارد.
3. تم استخدام جهاز التحكم الذكي من الجيل الخامس الذي تم تطويره للعاكسات المتوازية على نطاق واسع في التحكم في مصدر الطاقة لمعدات الصهر والعزل والتسخين التعريفي للمعادن المختلفة.
4. وحدة التحكم عبارة عن لوحة تحكم متكاملة ذات لوحة واحدة، والتي تعتمد التشغيل الرقمي، وتتميز بالموثوقية العالية والدقة العالية وسهولة التصحيح، وعدد قليل من مكونات التتابع.
5. تقنية الإثارة المتقدمة من نوع تردد الاجتياح وتقنية بدء الجهد الصفري، مع معدل نجاح بدء التشغيل بنسبة 100%.
6. اتبع تغييرات التحميل تلقائيًا، ولها وظيفة إعادة التشغيل التلقائي غير الخاطئة ووظيفة الضبط التلقائي للطاقة أثناء التشغيل. إنه يحتوي على الحد المثالي للتيار، أو الحد من الجهد، أو وقت التوقف الفريد أو التحكم في زاوية العاكس لضمان التشغيل الموثوق للمعدات.
7. لديها نظام حماية كامل متعدد المستويات (ضغط الماء، فقدان الطور، الجهد المنخفض، التيار الزائد، الجهد الزائد، وقت التوقف، المرور المباشر، تعشيق التشغيل، إلخ).
8. لديها كفاءة تحويل عالية التردد تبلغ 1000 هرتز وأقل، أكبر من 96%.
تركيبة معدات الفرن ذو التردد المتوسط
يتكون الفرن ذو التردد المتوسط من جسم الفرن، وقشرة الفرن، وملف الحث، وبطانة الفرن، ونظام إدخال الماء والكهرباء، وجهاز إمالة ميكانيكي (أو جهاز إمالة هيدروليكي)، وخزانة إمداد طاقة متوسطة التردد، وتعويض مكثف، وكابل تبريد الماء، وحافلة توصيل نحاسية، ومخفض سرعة، وما إلى ذلك.
المزايا التقنية لفرن التردد المتوسط Sanrui
التحكم السهل في المواد
تركيبة معدنية موحدة وسهولة التحكم في المواد.
مرتفع الكفاءة
ارتفاع سريع في درجة حرارة الانصهار، وسهل التحكم في درجة حرارة الفرن، وكفاءة إنتاج عالية.
سهلة التشغيل
يعتمد التحكم الآلي الكهربائي واجهة الإنسان والآلة، والتي تحاكي شكل الفرن الحقيقي وسهلة التشغيل.
آمنة ومستقرة للاستخدام
التصميم الفريد لجسم الفرن، تصميم الهيكل الزلزالي، نظام إنذار كشف التسرب متعدد الوظائف، هيكل الملف المتوازي الفريد، إلخ. يضمن سلامة فرن الحث بدون قلب ذو التردد المتوسط.
تقليل استهلاك الطاقة
مجهزة بهيكل خاص وموصل ملف ذو شكل خاص، يمكنها تقليل استهلاك طاقة الصهر بحوالي 10%.
عمل الأتمتة
تدعم واجهة الشاشة الإنسانية والآلة التبديل متعدد اللغات. بالإضافة إلى عرض بيانات التشغيل الأساسية، فهي تحتوي أيضًا على تلبيد تلقائي، وتسخين تلقائي، وتحليل إدارة الأخطاء، وتصدير البيانات ووظائف أخرى لتوفير الدعم لإنتاج أتمتة المصنع.
صديق للبيئة
درجة الحرارة حول الفرن منخفضة، والدخان والغبار أقل، وبيئة العمل جيدة.
المعلمات الفنية الرئيسية للفرن ذو التردد المتوسط
| نموذج | وحدة | 1.5 طن | 2T | 3T | 5T | 8T | 10T | 12T | 15 طن |
| المعلمات التقنية | |||||||||
| القوة المقدرة | كيلوواط | 750 | 1200 | 2000 | 3000 | 4800 | 6000 | 7000 | 9000 |
| تردد إمدادات الطاقة المتوسطة | هرتز | 1000 | 500 | 500 | 500 | 250 | 250 | 250 | 200 |
| الجهد الناتج التردد المتوسط | V | 750 | 1200 | 1000 | 1500 | 1700 | 1700 | 1700 | 1700 |
| محول المعدل | كيلو فولت أمبير | 900 | 1400 | 2400 | 3600 | 5700 | 7200 | 8400 | 11000 |
| درجة حرارة التشغيل المقدرة | درجه مئوية | 1650 | 1650 | 1650 | 1650 | 1650 | 1650 | 1650 | 1650 |
| معدل الانصهار المقدر | كجم/ساعة | 1400 | 2100 | 3400 | 5000 | 8000 | 9000 | 11000 | 15000 |
| استهلاك الطاقة للوحدة المقدرة | كغ / ر | 625 | 600 | 580 | 590 | 590 | 580 | 580 | 580 |
نطاق توريد الفرن ذو التردد المتوسط
جسم الفرن (بما في ذلك إطار الفرن، وغطاء الفرن، والمستشعر، والنير، والصلصال الحراري لقالب البوتقة، وما إلى ذلك)
النظام الهيدروليكي (بما في ذلك الأسطوانة الهيدروليكية المائلة للفرن والمضخة والمحرك)
أنبوب تبريد الماء
كابل تبريد الماء
مادة بطانة الفرن (رمل الكوارتز)
محول مقوم خزانة إمداد الطاقة ذات التردد المتوسط والمفاعل ورف المكثف
طاولة تشغيل إمالة الفرن
جهاز إنذار تسرب الفرن
أداة اهتزاز الفرن
عملية الصهر بالفرن ذو التردد المتوسط
01
يستخدم الفرن الكهربائي ذو التردد المتوسط مصدر طاقة ذو تردد متوسط لإنشاء مجال مغناطيسي ذو تردد متوسط، بحيث تولد المادة المغناطيسية الحديدية تيارات دوامية مستحثة وتسخن، مما يحقق الغرض من تسخين المادة.
02
يستخدم الفرن الكهربائي ذو التردد المتوسط مصدر طاقة ذو تردد متوسط 200-2500 هرتز للتسخين الحثي، الصهر والحفاظ على الحرارة. يستخدم الفرن الكهربائي ذو التردد المتوسط بشكل أساسي لصهر الفولاذ الكربوني، وسبائك الفولاذ، والفولاذ الخاص، ويمكن استخدامه أيضًا لصهر وتسخين المعادن غير الحديدية مثل النحاس والألومنيوم.
03
المعدات صغيرة الحجم، خفيفة الوزن، عالية الكفاءة، منخفضة استهلاك الطاقة، ذوبان وتسخين سريع، من السهل التحكم في درجة حرارة الفرن، وعالية كفاءة الإنتاج.
04
يحتوي صهر الفرن ذو التردد المتوسط على بطانات حمضية وقلوية مختلفة، وطرق صهر مختلفة للأكسدة وعدم الأكسدة. يتم استخدام طرق مختلفة للصهر اعتمادًا على درجات الفولاذ المختلفة.
05
لا يمكن استخدام أفران الحث الحمضية لصهر الفولاذ الذي يحتوي على نسبة عالية من المنغنيز، كما أنها ليست مناسبة لصهر الألومنيوم والفولاذ المحتوي على التيتانيوم. إنها غير مناسبة لصناعة الصلب المؤكسد.
06
فرن التردد المتوسط طريقة ذوبان البوتقة القلوية تدفق عملية الصهر: اختيار شحن الفرن ← اختيار المواد المعدنية ← اختيار مادة السبائك ← الخلط والشحن ← الفحص أمام الفرن ← التحكم في التركيب ← التشغيل والذوبان ← إضافة المواد الزائدة والدك مواد للمساعدة في الصهر ← قشط الخبث وأخذ العينات ← تعديل التركيب وقياس درجة الحرارة ← إزالة الأكسدة النهائية، صب الفولاذ ← إزالة القوالب والتبريد.
تحسين تقنية فرن التردد المتوسط من Sanrui
1. تصميم خزانة الطاقة المدمج يوفر موارد الأرض ويقلل تكاليف الاستثمار الأولية للعملاء.
2. يتم تكوين النير على محيط الملف لمنع تسرب التدفق المغناطيسي، وتقليل استهلاك الطاقة وتحقيق توفير الطاقة.
3. يوفر المقرن دعمًا قويًا للملف من محيط الملف، وبالتالي استقرار عمر بطانة الفرن.
4. يتم استخدام أنبوب النحاس الخالي من الأكسجين مع ملف تعريف خاص، ويتم زيادة كفاءة الذوبان بحوالي 2% مقارنة بأنابيب النحاس المستديرة والمربعة.
5. غطاء غبار إعصاري أو غطاء غبار حلقي للاختيار والتكوين المرن.
6. تستخدم جميع مواد الفرن الحمضية والقلوية والمحايدة مواد فرن المسحوق الجاف. الحديد الزهر مناسب لمواد الفرن الحمضية، والفولاذ الزهر مناسب لمواد الفرن القلوية مثل أكسيد المغنيسيوم، والمعادن غير الحديدية مناسبة لبوتقات الجرافيت ومواد فرن الألومينا عالية النقاء.
7. يعتمد جسم الفرن تصميمًا هيكليًا مقاومًا للزلازل (معيار Lee 7)، ومجهزًا بنير هيكل خاص وموصلات ملفوفة ذات شكل خاص لتحقيق التشغيل الآمن والفعال لجسم الفرن.
8. شاشة مدمجة للكشف عن الأخطاء: تقوم أجهزة الاستشعار المتعددة بجمع بيانات تشغيل المعدات في جميع الأوقات، وتنبيه في الوقت المناسب عند حدوث ظروف غير طبيعية وقطع مصدر الطاقة. تقوم واجهة الإنسان والآلة تلقائيًا بإظهار محتوى الخطأ وتوجيه موظفي الصيانة لاستكشاف الأخطاء وإصلاحها وإصلاحها.
الخدمات المقدمة من Sanrui
1.يمكن لشركة Sanrui توفير التصميم الأساسي للفرن ذو التردد المتوسط ورسومات التخطيط
2.سوف ترسل Sanrui مهندسين إلى المصنع الخاص بك لتثبيت الجهاز وتصحيحه، وتوفير خدمة ما بعد البيع الموثوقة.
3.توفر شركة Sanrui التدريب للمشغلين وأفراد الصيانة، كما أن معدات الصهر سهلة التشغيل والصيانة
4.سعر تنافسي وجودة ممتازة
5.انخفاض الاستثمار، وارتفاع كفاءة الإنتاج، وارتفاع معدل العائد
6.أداء مستقر لمعدات الصهر والإنتاج الآمن
7.يمكن تخصيص المنتجات وفقًا للاحتياجات المختلفة
8.يمكن تعديل القدرة الإنتاجية وفقا لمتطلبات العملاء
9.صديقة للبيئة، استهلاك منخفض للطاقة
تتمتع Sanrui بخبرة غنية في التصميم والتصنيع والتركيب والتشغيل ووضع معدات عملية تصنيع الصلب في الإنتاج.
توفر Sanrui الاستشارات الهندسية للأفران ذات التردد المتوسط، بما في ذلك البحث والتطوير والتصميم وتوريد المعدات وتكامل الأنظمة وتجميع البرامج والبناء والتركيب والتكليف وإدارة المشاريع والخدمات الفنية والتدريب وتوجيه الإنتاج والتشغيل والصيانة وتوريد قطع الغيار وغيرها من الأعمال الهندسية الشاملة. والخدمات الفنية.
أرسل لنا تفاصيل مشروعك وسيقوم فريقنا الهندسي بتصميم حل خط إنتاج الأفران ذات التردد المتوسط وفقًا لاحتياجاتك.
