الملفات الحثية

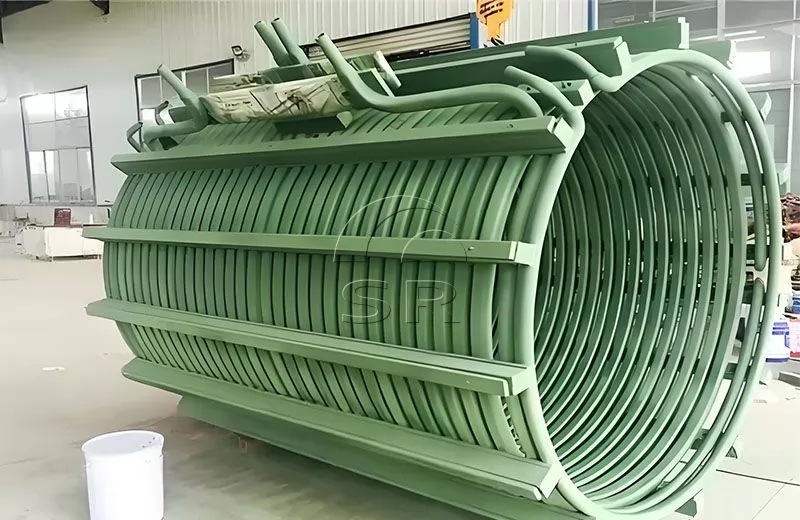

الملف التعريفي هو قلب فرن الحث. يقوم ملف فرن الحث بتحويل الطاقة الكهرومغناطيسية إلى طاقة حرارية من خلال ملف الحث لإذابة شحنة الفرن المعدني في البوتقة. يتم لف الأنبوب النحاسي المستطيل في ملف متعدد الدورات على شكل حلزوني، ويتم رش السطح بطلاء عازل عالي القوة وملفوف بشريط عازل. يتم أيضًا تطبيق الجص الحراري بين دورات فرن IF. يتم توفير حلقة مبردة بالماء في الأجزاء العلوية والسفلية من ملف الحث.

إن تأثير تسخين الملف لفرن الحث IF لا يعتمد فقط على تيار العمل لملف فرن الصهر بالحث، ولكنه يرتبط أيضًا بشكل مباشر بشكل ملف الحث، وعدد اللفات، وطول أنبوب النحاس الخارج، ومواد الشغل، والشكل وغيرها عوامل.

لذلك، يجب أن يتبع تصميم الملف لفرن الحث IF أولاً تأثير الحلقة وتأثير الجلد وتأثير الزاوية الحادة وتأثير القرب لملف الحث.

يتم استخدام ملف فرن الحث IF لنقل التيار المستحث ومن ثم تسخين قطعة العمل. يعد ملف فرن الحث جزءًا مهمًا من تحريض التسخين بالتردد المتوسط. يتم تحديد شكل الملف وفقًا لشكل سطح تسخين قطعة العمل. يجب أن يكون الأنبوب النحاسي في الجزء التحريضي موازيًا أو على مسافة متساوية من سطح تسخين قطعة العمل ويجب أن يكون اتجاه التدفق الحالي بين المنعطفات المجاورة ثابتًا.

عند شراء ملف فرن الحث IF، قم أولاً بتحديد قوة التسخين ودرجة حرارة التسخين ودورة التسخين ومواصفات قطعة العمل لفرن الحث IF، وقم بتوفير الجهد الكهربي الوارد وموضع الصف الرأسي ومدخل الماء وموضع العودة وارتفاع مركز الملف وطول المحث . إذا لزم الأمر، قم بتوفير العدد الإجمالي لمكثفات التدفئة الكهربائية.

بعد تحديد هذه المعلمات، فإن الملف المطلوب لفرن الحث IF لن يكون لديه أي مشكلة، ويمكن مطابقته مع مصدر الطاقة IF الأصلي لتحقيق تأثير التسخين المصمم.
