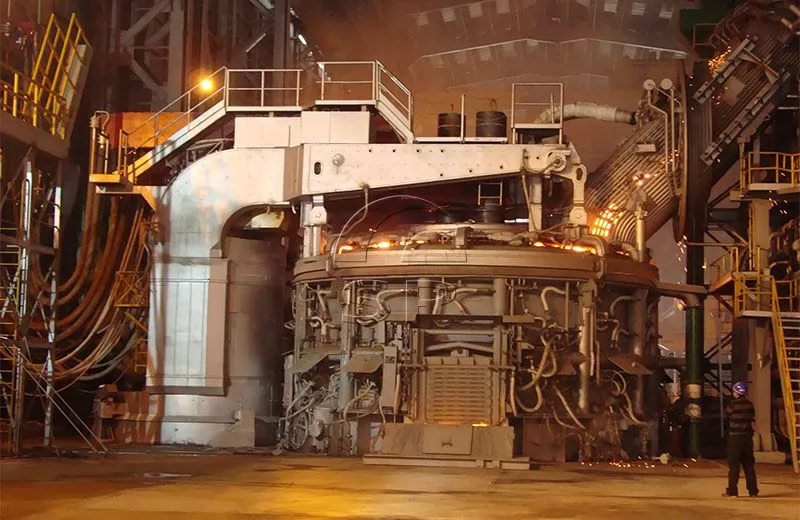

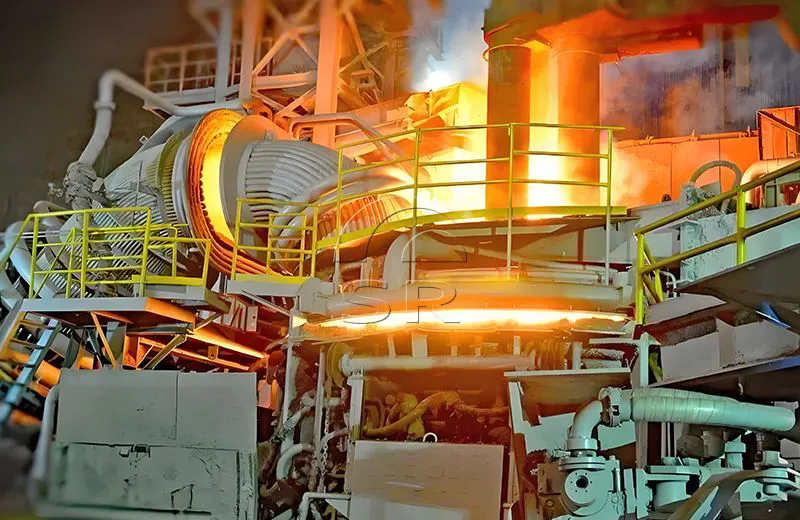

مقدمة لفرن القوس الكهربائي ذو الطاقة العالية
يغير فرن القوس الكهربائي ذو الطاقة العالية بشكل أساسي خصائص القوس للجهد العالي والقوس الطويل إلى خصائص القوس للتيار العالي والجهد المنخفض والقوس القصير، بحيث يمكن لصهر الفرن الكهربائي إدخال طاقة أعلى والحفاظ على تكلفة المواد المقاومة للحرارة في حدود مقبولة الحدود، وتقصير وقت الصهر لكل فرن من 4 ساعات إلى أقل من 2.5 ساعة.
مقدمة عن فرن القوس الكهربائي ذو الطاقة العالية
يغير فرن القوس الكهربائي ذو الطاقة العالية بشكل أساسي خصائص القوس للجهد العالي والقوس الطويل إلى خصائص القوس للتيار العالي والجهد المنخفض والقوس القصير، بحيث يمكن لصهر الفرن الكهربائي إدخال طاقة أعلى والحفاظ على تكلفة المواد المقاومة للحرارة في حدود مقبولة الحدود، وتقصير وقت الصهر لكل فرن من 4 ساعات إلى أقل من 2.5 ساعة.
يستخدم الفرن الكهربائي ذو الطاقة العالية بشكل أساسي القوس الكهربائي لتسخين وصهر خردة الفولاذ.
مع تطور تكنولوجيا الأفران الكهربائية ذات الطاقة العالية وتكنولوجيا التكرير خارج الفرن، تحول إنتاج الأفران الكهربائية من يقتصر بشكل أساسي على مجال الفولاذ الخاص إلى إنتاج جميع درجات الفولاذ.
يتميز فرن القوس الكهربائي UHP بمزايا الكفاءة العالية والمرونة والتكلفة المنخفضة والجودة العالية في عملية قصيرة.
التطبيق الرئيسي للطاقة الفائقة فرن القوس الكهربائي
يستخدم لصهر وإنتاج سبائك الفولاذ
الفولاذ الكربوني العادي
والفولاذ المقاوم للصدأ
فائقة ميزات معدات فرن القوس الكهربائي عالي الطاقة
(1) إنها تعتمد مسار عملية الصب المستمر الكامل للتكرير الخارجي للفرن الكهربائي ذو الطاقة العالية.
(2) معظمها عبارة عن أفران القوس الكهربائي DC ذات الطاقة العالية للغاية والتي يتم تطويرها بقوة في العديد من البلدان حول العالم. شركة Zhangjiagang Runzhong للحديد والصلب هي الوحيدة التي تستخدم فرن القوس الكهربائي العمودي ذو الطاقة العالية جدًا (SSF).
(3) يتم زيادة قوة وحدة المحول من 700kVA/t إلى 800kVA/t.
(4) التكنولوجيا الداعمة لفرن القوس الكهربائي UHP أكثر اكتمالا، مثل فرن القوس الكهربائي AC الذي يعتمد تكنولوجيا إمداد الطاقة ذات المعاوقة العالية، ذراع التوصيل المباشر، فوهة احتراق الأكسجين، نفخ قاع الفرن Ar (أو N₂) التحريك، وجميع تم تجهيز الأفران الكهربائية بمسحوق الكربون الذي يتم رشه على باب الفرن ومناور مسدس الأكسجين وأقطاب كهربائية مبردة بالماء من نوع الرش.
(5) تم تقصير دورة الصهر لكل فرن من 90-100 دقيقة إلى 58-75 دقيقة، وزيادة الإنتاجية بالساعة إلى 80-130 طن.
تركيبة معدات فرن القوس الكهربائي عالي الطاقة

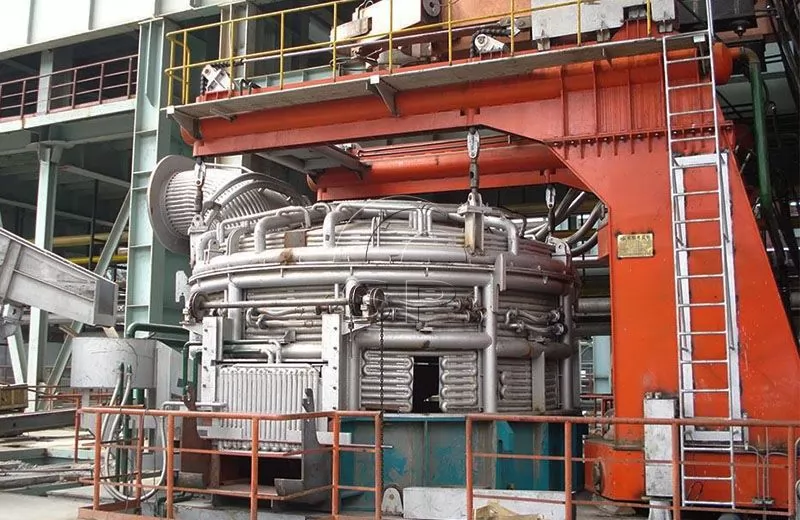

يتكون جسم الفرن لفرن القوس الكهربائي ذو الطاقة العالية من غطاء الفرن، باب الفرن، حوض التنصت الفولاذي وجسم الفرن.
يتم بناء قاع الفرن وجدران الفرن بمواد حرارية قلوية أو مواد حرارية حمضية، شبكات قصيرة، آليات الفرن المائل، آليات رفع القطب الكهربائي، آليات رفع وتدوير غطاء الفرن، أنظمة تبريد المياه، الأنظمة الهيدروليكية، أنظمة الجهد العالي، محولات الفرن الكهربائي ، أنظمة التحكم الآلي لنظام الجهد المنخفض، الخ.
المزايا التقنية لصناعة الفولاذ عالي الطاقة من Sanrui
استهلاك منخفض للطاقة وخفض التكلفة
يستخدم نظام التيار العالي للفرن الكهربائي ذو الطاقة العالية النحاس النقي كوسيط موصل، ومقاومة الحلقة بأكملها صغيرة. مع الأخذ في الاعتبار تأثير الجلد عندما يمر التيار عبر الموصلات، فإن الذراع المتقاطع يستخدم هيكل لوحة مركبة من النحاس والفولاذ على شكل صندوق، والذي يمكن أن يقلل بشكل فعال من المقاومة وتوليد الحرارة. إن تخطيط النظام ذو التيار العالي المعقول يجعل ممانعات التيار المختلفة أصغر.
تشغيل معدات القوات المسلحة المصرية أكثر استقرارًا والصهر أكثر أمانًا
تم تجهيز المحرك الهيدروليكي بالكامل بمراكم، والذي يعمل على استقرار ضغط النظام الهيدروليكي ويجعل المعدات تعمل بشكل أكثر استقرارًا. وفي الوقت نفسه، في حالات الطوارئ مثل انقطاع التيار الكهربائي، يمكن للمعدات الاستمرار في أداء العمليات غير المكتملة، مما يحسن سلامة الصهر.
تقليل استهلاك القطب الكهربائي
يمكن لنظام كسر القطب المضاد أن يقلل بشكل فعال من فرصة كسر القطب أثناء عملية الصهر. وعلى وجه الخصوص، فإن تجنب كسر القطب الكهربائي أثناء عملية صهر الخردة يعادل توفير فرن كامل من الفولاذ المنصهر وتقليل الخسائر الاقتصادية.
الجهاز سهل التشغيل وسهل الاستخدام
التحكم الآلي الكهربائي يعتمد واجهة الإنسان والآلة، والتي تحاكي شكل جسم الفرن الحقيقي وسهلة التشغيل. يمكن تشغيل كل من الخلط والتحميل والصهر والتنصت على الكمبيوتر.
كفاءة عالية في بدء القوس
باستخدام نوع جديد من نظام تعديل القطب الكهربائي، فإن التحكم في رفع القطب الكهربائي لفرن القوس الكهربائي يكسر تقنية التحكم في إرجاع الإشارة الفردية السابقة ويعتمد تقنية جمع الإشارات المتعددة وتقنية مقارنة الإشارة PLC لزيادة سرعة بدء قوس القطب الكهربائي وتجنب التأثيرات طويلة المدى على فرن القوس الكهربائي UHP أثناء عملية بدء القوس. نظام شبكة الطاقة على المستوى العلوي.
تنويع أنظمة إزالة الغبار
أنظمة إزالة الغبار المجهزة لدينا متنوعة ويمكن تجهيزها بأشكال مختلفة من معدات إزالة الغبار وفقًا لمتطلبات حماية البيئة في مختلف البلدان.
معلمات فرن القوس الكهربائي عالي الطاقة
| نموذج | فرن قذيفة القطر الداخلي | القدرة (ر) | معلمات المحولات | سعة المفاعل الكهربائي | قطر قطب الجرافيت |
| (مم) | (كفار) | (مم) | |||
| القدرة المقدرة | |||||
| (ميجا فولتا) | |||||
| HX-30 | 4600/4800 | 30/45 | 25-32 | 7000 | 450 |
| HX-60 | 5400 | 60/70 | 45-55 | 9000-11000 | 500 |
| HX-70 | 5600 | 70/80 | 55-65 | 11000-13000 | 500 |
| HX-80 | 5800 | 75/85 | 60-70 | 12000-14000 | 500-550 |
| HX-100 | 6200 | 100/120 | 75-85 | 15000-17000 | 550-600 |
| HX-120 | 6400 | 120/140 | 90-110 | 18000-22000 | 600-650 |
| HX-150 | 6800 | 120/170 | 120-130 | 24000-25000 | 650 |
نطاق إمداد فرن القوس الكهربائي فائق الطاقة
جسم الفرن: غلاف الفرن، آلية باب الفرن، آلية صنبور التنصت
سقف الفرن: سقف الفرن الأنبوبي المبرد بالماء، والسقف المركزي المقاوم للحرارة (هذا رسم ينتجه البائع، ويصنعه المشتري)
آلية رفع وتدوير فتحة الفرن: آلية رفع غطاء الفرن (الأسطوانة، السلسلة، الترس، إلخ)، (إطار Γ)، آلية الدوران، آلية القفل الدوارة
آلية الإمالة: إطار على شكل قوس، قاعدة، أسطوانة هيدروليكية قابلة للإمالة
ذراع القطب المتقاطع وآلية الرفع: ذراع دعم القطب الكهربائي، جهاز تثبيت القطب الكهربائي، آلية الرفع
الشبكة القصيرة: حامل من الفولاذ المقاوم للصدأ، معوض، كابل مبرد بالماء، حامل من الفولاذ المقاوم للصدأ، أنبوب نحاسي موصل مبرد بالماء
نظام مياه التبريد: موزع مدخل المياه، خزان المياه الراجعة، مقياس الضغط، مقياس الحرارة، الصمام
النظام الهيدروليكي: المحرك، المضخة، الفلتر، الخزان، صمام التحكم، المركم
نظام إمداد الطاقة عالي الجهد: مفتاح العزل، محول الجهد، قاطع الدائرة الكهربائية، محول التيار، مانع الصواعق، إلخ.
محول فرن كهربائي
النظام الكهربائي ذو الجهد المنخفض
خزانة الطاقة ذات الجهد المنخفض، خزانة PLC، وحدة التشغيل الرئيسية، وحدة التشغيل الأمامية للفرن، صندوق التشغيل الهيدروليكي، مستشعر التحكم، مفتاح الحد، إلخ.
نظام التحكم الآلي: سيمنز PLC

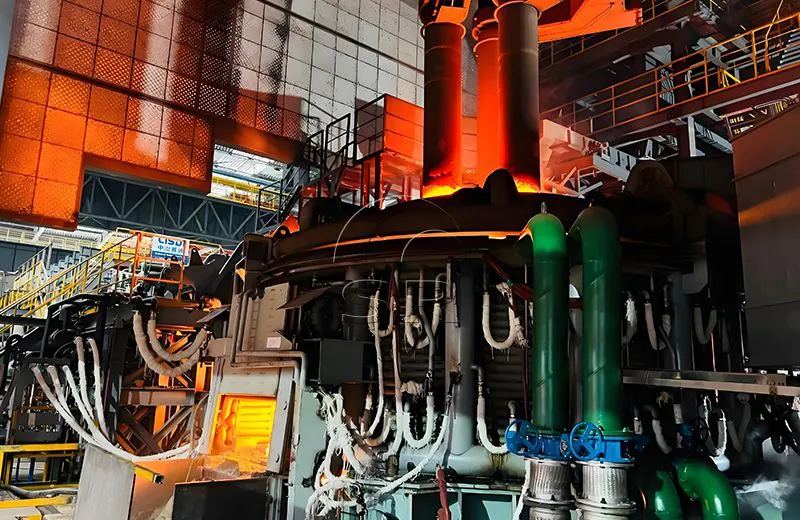

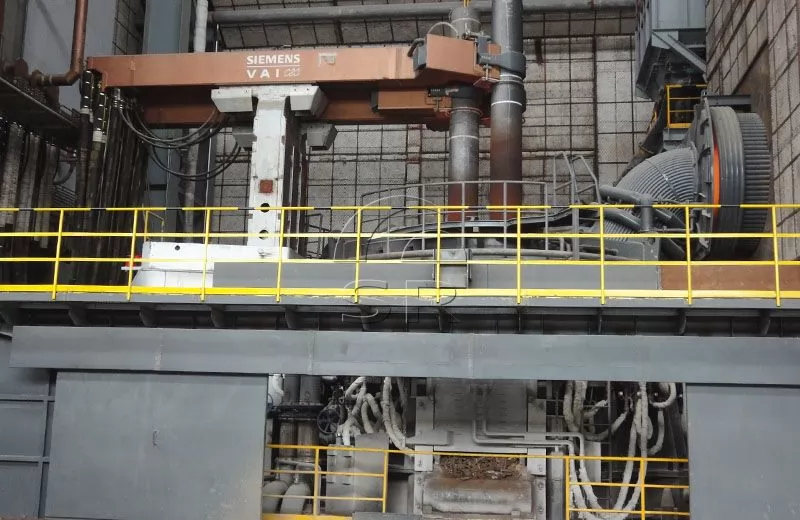

طاقة فائقة الارتفاع عملية صناعة الصلب بفرن القوس الكهربائي
01
اعتماد غلاف الفرن المنفصل من نوع القفص، والذي لا يعزز الصلابة فحسب، بل يقلل أيضًا من الوزن، وهو مناسب لتجميع جدار الفرن المبرد بالماء وغطاء الفرن المبرد بالماء؛
02
اعتماد ناقل الحركة الهيدروليكي الكامل.
03
تحسين نظام توصيل التيار العالي الجانبي الثانوي، وقد اعتمد عدد قليل من الأفران الكهربائية أذرع قطب كهربائي موصلة مباشرة وأقطاب كهربائية مبردة بالماء؛
04
يتم اعتماد جدار الفرن المبرد بالماء الأنبوبي وغطاء الفرن المبرد بالماء بشكل عام؛
05
يتم استخدام تكنولوجيا صنع الصلب أسفل الفرن غريب الأطوار على نطاق واسع في فرن القوس الكهربائي لإنتاج الصلب.
06
تم تجهيز بعض أفران القوس الكهربائي لإنتاج الصلب بفوهات احتراق الأكسجين؛
07
مرافق رش مسحوق الكربون وآلات نفخ الأكسجين في باب الفرن؛
08
آلات تجديد الأفران من النوع القرصي وبندقية الرش؛
09
غطاء الفرن رقم 5 فتحة ونظام تغذية ميكانيكي للمواد الموجودة في المغرفة؛
10
نظاما تنقية الدخان الأول والثاني مدمجان مع عادم الدخان المباشر من الفتحة الرابعة لغطاء الفرن والغطاء المغلق بالكامل حول الفرن الكهربائي؛
11
فرن كهربائي تسخين غاز المداخن الصلب الخردة؛
12
يتم اعتماد التحكم الآلي بالكمبيوتر بشكل عام؛
13
تعويض ديناميكي ثابت للطاقة التفاعلية.

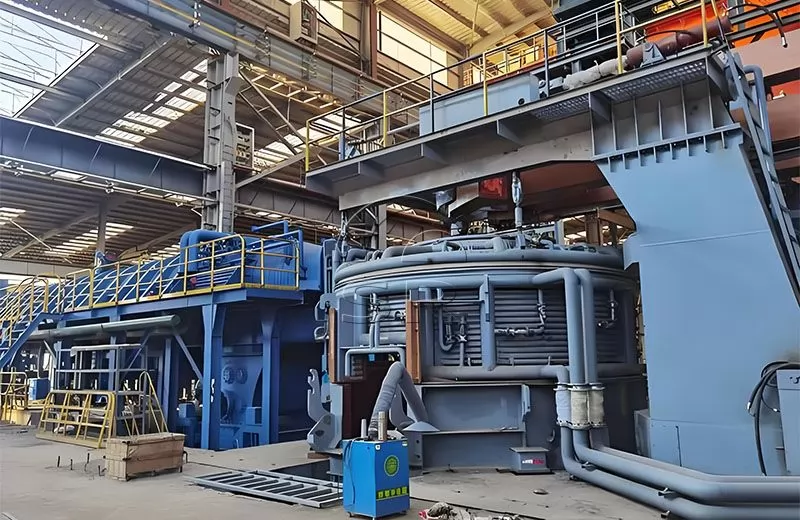

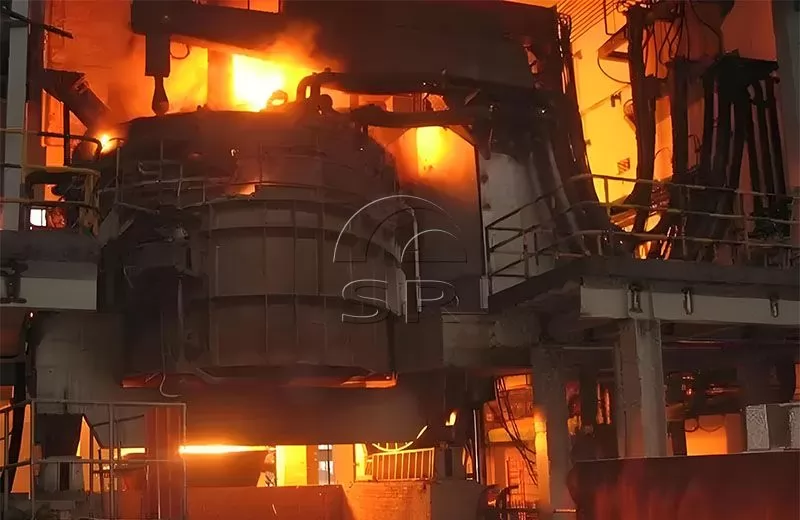

تحسين تقنية فرن القوس الكهربائي من Sanrui
بعد تحسين تكنولوجيا فرن القوس الكهربائي لإنتاج الفولاذ، حققت Sanrui أفضل توازن بين المواد الخام والتسخين المسبق للخردة والحفاظ على الطاقة وحماية البيئة والتحكم في عملية الصهر والتحكم الآلي ودورة الصهر والقدرة الإنتاجية. يقوم فرن القوس الكهربائي لإنتاج الفولاذ بإدخال الطاقة الكهربائية إلى فرن صناعة الفولاذ بالقوس الكهربائي من خلال أقطاب الجرافيت، ويستخدم القوس الموجود بين طرف القطب الكهربائي والشحنة كمصدر للحرارة لصناعة الفولاذ.
يستخدم فرن القوس الكهربائي ذو الطاقة العالية الطاقة الكهربائية كمصدر للحرارة ويمكنه تعديل الجو في الفرن، وهو مفيد للغاية لصهر أنواع الفولاذ التي تحتوي على عناصر مؤكسدة بسهولة أكبر. استخدم غاز المداخن ذو درجة الحرارة العالية المنبعث من الأفران الكهربائية لتسخين المواد الخام مسبقًا من خلال التكنولوجيا والمعدات لتحقيق كفاءة عالية وتوفير الطاقة وحماية البيئة وإنتاجية عالية.
مع تحسين معدات فرن القوس الكهربائي UHP وتكنولوجيا الصهر، وتطوير صناعة الطاقة الكهربائية، تستمر تكلفة تصنيع الصلب في الفرن الكهربائي في الانخفاض. في الوقت الحاضر، لا يتم استخدام الأفران الكهربائية فقط لإنتاج سبائك الفولاذ، ولكن أيضًا لإنتاج كريات الصلب الكربوني العادي وخام الحديد المركز.
الخدمات مقدمة من Sanrui
1. يمكن لشركة Sanrui توفير حلول صناعة الصلب الكهربائية، وتخطيط الأساس ورسومات التخطيط
2. سوف ترسل Sanrui مهندسين إلى المصنع الخاص بك لتثبيت وتصحيح الماكينة، مما يوفر حلول صناعة الصلب الكهربائية الجديرة بالثقة لخدمة ما بعد البيع.
3. توفر شركة Sanrui تدريبًا لموظفي التشغيل والصيانة، كما أن معدات الصهر سهلة التشغيل والصيانة.
4. حلول صناعة الصلب الكهربائية بأسعار تنافسية وجودة ممتازة
5. انخفاض الاستثمار وكفاءة الإنتاج العالية ومعدل العائد المرتفع
6. تتميز معدات الصهر بأداء مستقر وإنتاج آمن
7. يمكن تخصيص حلول أفران القوس الكهربائي لصناعة الفولاذ وفقًا للاحتياجات المختلفة
8. يمكن تعديل القدرة الإنتاجية وفقا لمتطلبات العملاء
9. صديقة للبيئة، استهلاك منخفض للطاقة
تتمتع Sanrui بخبرة جيدة في التصميم، والتصنيع، والتركيب، والتشغيل لمعدات عملية صناعة الصلب لفرن القوس الكهربائي ذو الطاقة العالية.
يوفر سانروي إنتاج الصلب فرن القوس الكهربائي الهندسة والاستشارات والبحث والتطوير والتصميم وتوريد المعدات وتكامل الأنظمة وإعداد البرامج والبناء والتركيب والتكليف وإدارة المشاريع والخدمات الفنية والتدريب وتوجيه الإنتاج والتشغيل والصيانة وتوريد قطع الغيار وغيرها من الخدمات الهندسية والفنية الشاملة.
أرسل لنا تفاصيل مشروعك وسيقوم فريق المهندسين لدينا بتصميم حل لتصنيع القوس الكهربائي لإنتاج الصلب بناءً على احتياجاتك.
المنتجات ذات الصلة
مجموعة الآلات والمعدات المعدنية المخصصة: فرن القوس الكهربائي، فرن القوس المغمور، فرن التكرير LF، فرن الفراغ ، الفرن التعريفي، نظام إزالة الغبار، معدات معالجة المياه، إلخ. توفير خدمات تكامل المعدات الأكثر تقدمًا، يمكن تخصيص المعدات المعدنية وفقًا للاحتياجات المختلفة للعملاء، ويمكن تعديل القدرة الإنتاجية وفقًا لمتطلبات العملاء.
تستخدم أفران القوس الكهربائي لصهر خردة الفولاذ لإنتاج الصلب. تستخدم الطاقة الكهربائية في إذابة خردة الفولاذ. يتشكل قوس بين المادة المشحونة والقطب. الحرارة الناتجة عن القوس تذيب الخردة.
يعد فرن القوس الكهربائي سعة 5 طن لصناعة الفولاذ غرضًا خاصًا المعدات التي تصنع الفولاذ العادي والفولاذ الكربوني عالي الجودة وسبائك الفولاذ والفولاذ غير القابل للتآكل مع القوس الكهربائي كمصدر للحرارة والصلب الخردة (الحديد) كمواد خام.
يتم استخدام فرن القوس الكهربائي سعة 15 طنًا في عملية صناعة الصلب القصيرة، وذلك باستخدام 100% من الفولاذ الخردة أو الفولاذ الخردة + الحديد المنصهر (الحديد الخام)، أو الفولاذ الخردة + الحديد الإسفنجي (DRI) كمواد خام لصناعة الصلب.
فرن القوس الكهربائي فائق الطاقة بقدرة 50 طن
يعتمد فرن القوس الكهربائي فائق الطاقة سعة 50 طنًا (50TUPH EAF) تقنية Ultra - طاقة عالية، تقنية مقاومة عالية، تقنية التنصت على القاع (ETB)، موقد زيت الأكسجين على جدار الفرن وتقنية مسدس الأكسجين الكربوني لباب الفرن.
يوجد فرن القوس الكهربائي DC فرن القوس الكهربائي يزود الطاقة الكهربائية بمصدر طاقة التيار المستمر. يوجد قطب كهربائي واحد فقط في الجزء العلوي من فرن القوس الكهربائي الذي يعمل بالتيار المستمر، وهو القطب السالب، والقطب السفلي هو القطب الموجب.
صناعة الصلب بفرن القوس الكهربائي
إن صناعة الفولاذ بفرن القوس الكهربائي هي إحدى طرق صناعة الفولاذ التي تستخدم التأثير الحراري للقوس الكهربائي لتسخين الشحنة اللازمة للصهر.
يتم استخدام فرن القوس الكهربائي بقدرة 30 طن في عملية الصهر القصيرة لصناعة الصلب، وذلك باستخدام 100% من الفولاذ الخردة أو الفولاذ الخردة + الحديد المنصهر (الحديد الخام)، أو الفولاذ الخردة + الحديد الإسفنجي (DRI) كمواد خام لصناعة الصلب.
يتم استخدام فرن القوس الكهربائي AC بقدرة 30 طن لصهر خردة الفولاذ لإنتاج الفولاذ. تستخدم الطاقة الكهربائية في إذابة خردة الفولاذ. يتشكل قوس بين المادة المشحونة والقطب.

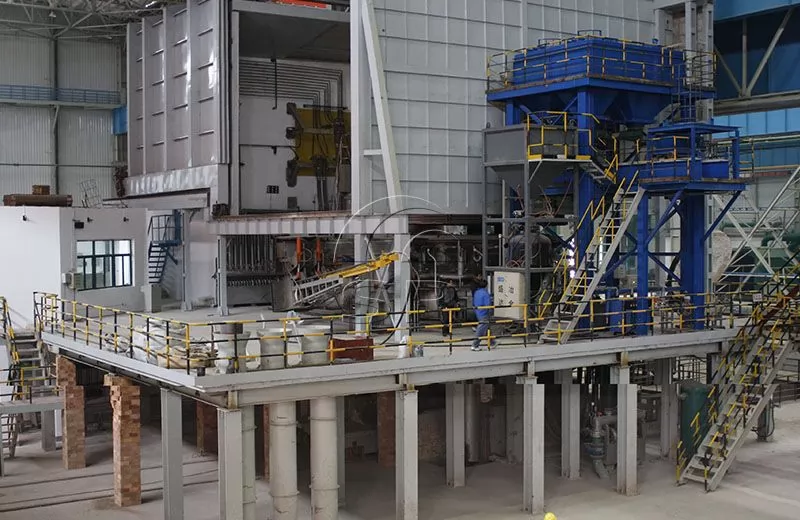

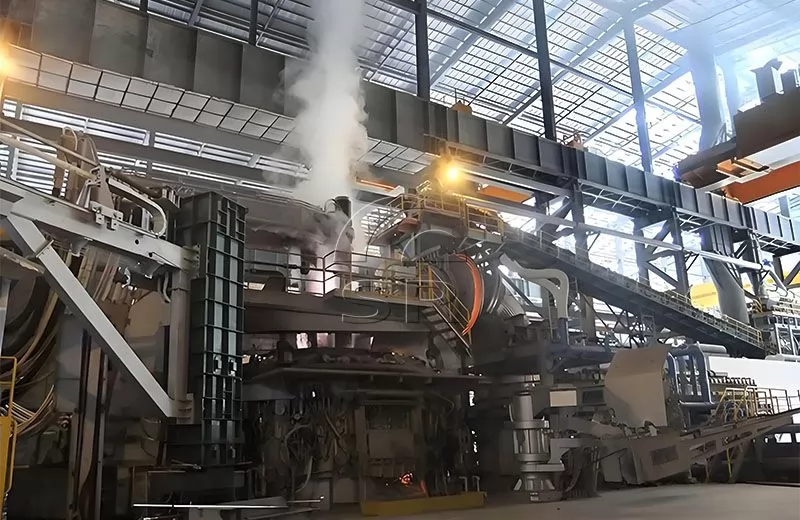

مشاريعنا المكتملة
