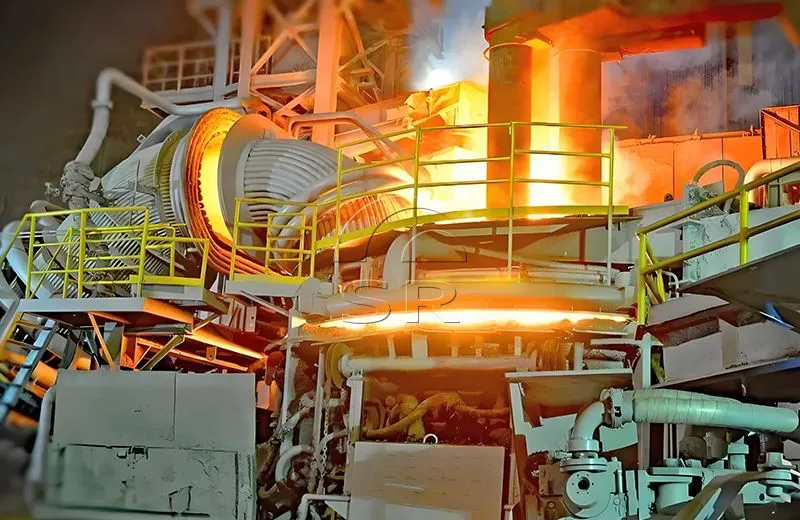

مقدمة عن فرن القوس الكهربائي
يتم استخدام فرن القوس الكهربائي لصهر خردة الفولاذ لإنتاج الصلب.
تستخدم الطاقة الكهربائية في إذابة خردة الفولاذ. يتشكل قوس بين المادة المشحونة والقطب. الحرارة الناتجة عن القوس تذيب الخردة.
مقدمة عن فرن القوس الكهربائي
تستخدم أفران القوس الكهربائي لصهر خردة الفولاذ لإنتاج الصلب. تستخدم الطاقة الكهربائية في إذابة خردة الفولاذ. يتشكل قوس بين المادة المشحونة والقطب. الحرارة الناتجة عن القوس تذيب الخردة.
يتكون EAF من ثلاثة أجزاء (جسم الفرن السفلي، وجسم الفرن العلوي، وسقف الفرن) ويمكن إمالته هيدروليكيًا. الوعاء السفلي، الوعاء العلوي والداخلي العلوي مبطنان بمادة مقاومة للحرارة. يتكون الجزء الخارجي والعلوي للسفينة عادة من هيكل مبرد بالماء.
التطبيق الرئيسي لفرن القوس الكهربائي
يستخدم لصهر الفولاذ العادي
فولاذ كربوني عالي الجودة
مختلف سبائك الفولاذ والفولاذ المقاوم للصدأ
ميزات معدات أفران القوس الكهربائي
1. فرن القوس الكهربائي سلسلة HX عبارة عن غطاء فرن يتم فتحه وشحن الجزء العلوي. وفقًا لمطابقة الطاقة، يتم تقسيمها إلى طاقة عادية وطاقة عالية وطاقة عالية جدًا؛ وفقًا لوضع التشغيل، يتم تقسيمه إلى نوعين: التشغيل الأمامي والتشغيل الصحيح؛ ينقسم وضع النقر إلى النقر على القناة والنقر على الجزء السفلي غريب الأطوار.
2. تم اعتماد تكنولوجيا المعاوقة العالية لزيادة الجهد الثانوي، وتحقيق ذوبان القوس الطويل، والقوس مستقر نسبيًا. يتم تقليل التأثير على شبكة الطاقة، ويكون تيار نظام الدائرة القصيرة أصغر، ويتم تقليل استهلاك الطاقة واستهلاك القطب الكهربائي، ويتم تحسين المدخلات الفعالة للكهرباء.
تكوين معدات أفران القوس الكهربائي
جسم الفرن، الشبكة القصيرة (أنظمة الحافلات)، آلية الفرن المائل، آلية رفع القطب الكهربائي، آلية رفع وتدوير غطاء الفرن، نظام تبريد المياه، النظام الهيدروليكي، نظام الجهد العالي، محول الفرن الكهربائي، نظام التحكم الآلي لنظام الجهد المنخفض، إلخ.
المزايا التقنية لـ Sanrui EAF
انخفاض استهلاك الطاقة وخفض التكلفة
يستخدم نظام التيار العالي لأفران القوس الكهربائي النحاس النقي كوسيط موصل، ومقاومة الحلقة بأكملها صغيرة. مع الأخذ في الاعتبار تأثير الجلد عندما يمر التيار عبر الموصلات، فإن الذراع المتقاطع يستخدم هيكل لوحة مركبة من النحاس والفولاذ على شكل صندوق، والذي يمكن أن يقلل بشكل فعال من المقاومة وتوليد الحرارة. إن تخطيط نظام التيار العالي المعقول يجعل ممانعات التيار المختلفة أصغر.
يعد تشغيل معدات EAF أكثر استقرارًا والصهر أكثر أمانًا
تم تجهيز المحرك الهيدروليكي بأكمله بمراكم، والذي يعمل على استقرار ضغط النظام الهيدروليكي ويجعل المعدات تعمل بشكل أكثر استقرارًا. وفي الوقت نفسه، في حالات الطوارئ مثل انقطاع التيار الكهربائي، يمكن للمعدات الاستمرار في أداء العمليات غير المكتملة، مما يحسن سلامة الصهر.
انخفاض استهلاك القطب
يمكن لنظام كسر القطب المضاد أن يقلل بشكل فعال من فرصة كسر القطب أثناء عملية الصهر. وعلى وجه الخصوص، فإن تجنب كسر القطب الكهربائي أثناء عملية صهر الخردة يعادل توفير فرن كامل من الفولاذ المنصهر وتقليل الخسائر الاقتصادية.
المعدات سهلة التشغيل وسهلة الاستخدام
التحكم الآلي الكهربائي يعتمد واجهة الإنسان والآلة، والتي تحاكي شكل جسم الفرن الحقيقي وسهلة التشغيل. يمكن تشغيل كل من الخلط والتحميل والصهر والتنصت على الكمبيوتر.
كفاءة بدء القوس العالية
باستخدام نوع جديد من نظام تعديل القطب الكهربائي، فإن التحكم في رفع القطب الكهربائي لفرن القوس الكهربائي يكسر تقنية التحكم في إرجاع الإشارة الفردية السابقة ويعتمد تقنية جمع الإشارات المتعددة وتقنية مقارنة الإشارة PLC لزيادة سرعة بدء قوس القطب الكهربائي وتجنب التأثيرات طويلة المدى على فرن القوس الكهربائي أثناء عملية بدء القوس. نظام شبكة الطاقة على المستوى العلوي.
تنويع أنظمة إزالة الغبار
أنظمة إزالة الغبار المجهزة لدينا متنوعة ويمكن تجهيزها بأشكال مختلفة من معدات إزالة الغبار وفقًا لمتطلبات حماية البيئة في مختلف البلدان.
معلمات فرن القوس الكهربائي لصناعة الفولاذ ثلاثي الطور
| نموذج |
القطر الداخلي لجسم الفرن (مم) |
سعة تصنيف / ماكس (ر) |
محول | مفاعل السعة (كفار) |
ضياء دائرة توزيع القطب الكهربائي (مم) |
ضياء القطب (مم) |
|
| القدرة المقدرة (كيلو فولت أمبير) | الجهد الثانوي (الخامس) | ||||||
| HX-0.5 | 2000 | 0.5/1 | 630 | 200~98 | 120 | 750 | 150 |
| HX-1.5 | 2200 | 1.5/3 | 1250 | 210 ~ 104 | 200 | 800 | 200 |
| HX-3 | 2700 | 3/8 | 2200 | 210 ~ 104 | 250 | 850 | 250 |
| HX-5 | 3200 | 5/12 | 3200 | 221~110 | 320 | 900 | 300 |
| HX-10 | 3500 | 10/16 | 5000 | 240~121 | 360 | 950 | 350 |
| 6300 | 260~139 | 360 | |||||
| HX-15 | 3700 | 15/20 | 6300 | 260~139 | 340 | 1000 | 350 |
| 9000 | 260~139 | ||||||
| HX-20 | 4000/4200 | 20/32 | 9000 | 260~139 | 1000 | 350 | |
| 12500 | 340 ~ 195 | 1050 | 400 | ||||
| 16000 | 375 ~ 200 | 1050 | 400 | ||||
| HX-30 | 4600 | 30/45 | 16000 | 375 ~ 200 | 1100 | 450 | |
| 25000 | 570 ~ 350 | 4000 | 1150 | 450 | |||
| 32000 | 650 ~ 350 | 6800 | 1250 | 450 | |||
| HX-40 | 5000 | 40/50 | 20000 | 392~158 | 1150 | 500 | |
| 31500 | 489 ~ 201 | 1250 | |||||
| HX-50 | 5000 | 50/60 | 25000 | 570 ~ 350 | 4000 | 1150 | 450 |
| 32000 | 650 ~ 350 | 6800 | 1250 | 450 | |||
| 35000 | 670 ~ 370 | 7800 | 1300 | 500 | |||
| HX-60 | 5500 | 60/80 | 40000 | 547 ~ 223 | 1350 | 550 | |
| 50000 | 610~250 | ||||||
| HX-80 | 6100 | 80/100 | 50000 | 610~250 | 1450 | 600 | |
| 63000 | 610 ~ 277 | ||||||
| HX-100 | 6400 | 100/125 | 63000 | 673 ~ 277 | 1450 | 600 | |
نطاق توريد فرن EAF
جسم الفرن: غلاف الفرن، آلية باب الفرن، آلية صنبور التنصت
سقف الفرن: سقف الفرن الأنبوبي المبرد بالماء، والسقف المركزي المقاوم للحرارة (هذا رسم ينتجه البائع، ويصنعه المشتري)
آلية رفع وتدوير فتحة الفرن: آلية رفع غطاء الفرن (الأسطوانة، السلسلة، الترس، إلخ)، (إطار Γ)، آلية الدوران، آلية القفل الدوارة
آلية الإمالة: إطار على شكل قوس، قاعدة، أسطوانة هيدروليكية قابلة للإمالة
ذراع القطب المتقاطع وآلية الرفع: ذراع دعم القطب الكهربائي، جهاز تثبيت القطب الكهربائي، آلية الرفع
الشبكة القصيرة: حامل من الفولاذ المقاوم للصدأ، معوض، كابل مبرد بالماء، حامل من الفولاذ المقاوم للصدأ، أنبوب نحاسي موصل مبرد بالماء
نظام مياه التبريد: موزع مدخل المياه، خزان المياه الراجعة، مقياس الضغط، مقياس الحرارة، الصمام
النظام الهيدروليكي: المحرك، المضخة، الفلتر، الخزان، صمام التحكم، المركم
نظام إمداد الطاقة عالي الجهد: مفتاح العزل، محول الجهد، قاطع الدائرة الكهربائية، محول التيار، مانع الصواعق، إلخ.
محول فرن كهربائي.
النظام الكهربائي ذو الجهد المنخفض.
خزانة الطاقة ذات الجهد المنخفض، خزانة PLC، وحدة التشغيل الرئيسية، وحدة التشغيل الأمامية للفرن، صندوق التشغيل الهيدروليكي، مستشعر التحكم، مفتاح الحد، إلخ.
نظام التحكم الآلي: سيمنز PLC
عملية صناعة الصلب بفرن القوس الكهربائي
01
تتضمن العملية الأساسية لصناعة الصلب بفرن القوس الكهربائي إزالة الخبث، وشحن المعادن، وإمدادات الطاقة، والصهر، والأكسدة، والتكرير المختزل، والتنصت. اعتمادًا على خصائص نوع الفولاذ الذي يتم صهره، هناك طرق تشغيل مختلفة. تتكون عملية الصهر بشكل أساسي من ثلاث مراحل: الذوبان والأكسدة والاختزال.
02
مع التطور المستمر للتكنولوجيا، شهدت عملية تصنيع الصلب بفرن القوس الكهربائي أيضًا تغييرات كبيرة. خلال فترة الذوبان، يتم استخدام الطاقة المساعدة لتسريع الذوبان، مثل حقن الأكسجين الزيتي، أو الأكسجين الغازي الطبيعي، أو أكسجين الفحم المسحوق. يتم تقصير وقت الذوبان لكل فرن بمقدار 15 إلى 20 دقيقة، ويمكن تقليل استهلاك الطاقة بمقدار 50 إلى 60 كيلووات ساعة/طن؛
03
خلال فترة الأكسدة، يمكن أن تؤدي إجراءات مثل إزالة الفسفرة المبكرة، والاستخدام المكثف للأكسجين، ورش المسحوق لتكوين خبث رغوي، والارتفاع السريع في درجة الحرارة إلى تقليل كمية إزالة الكربنة المؤكسدة من 0.3% في العمليات التقليدية إلى 0.1% إلى 0.15%، وبالتالي تقصير عملية الأكسدة. الفترة بنسبة 50% أعلاه.
04
في فترة التخفيض، يتم استبدال إزالة الأكسدة الانتشارية في العملية التقليدية بشكل أساسي بإزالة الأكسدة الهطولية، ويتم استكمال إزالة الأكسدة الانتشارية. يجب إنتاج الخبث الأبيض أو خبث الكربيد. كل فرن صهر يستغرق من 3 إلى 4 ساعات، واستهلاك الطاقة يصل إلى 600 إلى 700kWh/t. لا يمكن تحقيق تأثير التكرير المتوقع فحسب، بل يتم ضمان جودة الفولاذ ويمكن تقصير وقت التخفيض بأكثر من 60%.
05
أثناء تحسين جودة الفولاذ المنصهر، أدى تحسين العملية أيضًا إلى زيادة الإنتاجية بحوالي 20%، وتقليل استهلاك الطاقة بنسبة 10% إلى 15%، وتقليل استهلاك القطب الكهربائي بحوالي 8%، مما يحقق فوائد اقتصادية كبيرة.
تحسين تكنولوجيا أفران القوس الكهربائي من Sanrui
بعد تحسين تكنولوجيا أفران القوس الكهربائي، Sanrui الشركة المصنعة لفرن القوس الكهربائي حققت أفضل توازن بين المواد الخام، والتسخين المسبق للخردة، والحفاظ على الطاقة وحماية البيئة، والتحكم في عملية الصهر، والتحكم في الأتمتة، ودورة الصهر والقدرة الإنتاجية. يقوم فرن الصهر بالقوس الكهربائي بإدخال الطاقة الكهربائية إلى فرن صناعة الفولاذ بالقوس الكهربائي من خلال أقطاب الجرافيت، ويستخدم القوس الموجود بين طرف القطب الكهربائي والشحنة كمصدر للحرارة لصناعة الفولاذ.
يستخدم EAF الطاقة الكهربائية كمصدر للحرارة ويمكنه ضبط الجو في الفرن، وهو أمر مفيد للغاية لصهر أنواع الفولاذ التي تحتوي على عناصر مؤكسدة بسهولة أكبر. استخدم غاز المداخن ذو درجة الحرارة العالية المنبعث من الأفران الكهربائية لتسخين المواد الخام مسبقًا من خلال التكنولوجيا والمعدات لتحقيق كفاءة عالية وتوفير الطاقة وحماية البيئة وإنتاجية عالية.
مع تحسين معدات أفران EAF وتكنولوجيا الصهر، وتطوير صناعة الطاقة الكهربائية، تستمر تكلفة فولاذ الفرن الكهربائي في الانخفاض. في الوقت الحاضر، لا يتم استخدام الأفران الكهربائية فقط لإنتاج سبائك الفولاذ، ولكن أيضًا لإنتاج كريات الصلب الكربوني العادي وخام الحديد المركز.
الخدمات التي تقدمها سانروي
1. باعتبارها شركة مصنعة وموردة لفرن القوس الكهربائي، يمكن لشركة Sanrui توفير تخطيط الأساس ورسومات التخطيط.
2. سوف ترسل Sanrui مهندسين إلى المصنع الخاص بك لتثبيت وتصحيح الآلة، مما يوفر خدمة ما بعد البيع جديرة بالثقة.
3. توفر شركة Sanrui تدريبًا لموظفي التشغيل والصيانة مورد فرن القوس الكهربائي، ومعدات الصهر سهلة التشغيل والصيانة.
4. بأسعار تنافسية وجودة ممتازة.
5. انخفاض الاستثمار وكفاءة الإنتاج العالية ومعدل العائد المرتفع.
6. معدات الصهر لديها أداء مستقر وإنتاج آمن.
7. يمكن تخصيص فرن القوس الكهربائي لصناعة الفولاذ وفقًا للاحتياجات المختلفة.
8. يمكن تعديل القدرة الإنتاجية وفقًا لمتطلبات العملاء.
9. صديقة للبيئة، وانخفاض استهلاك الطاقة.
سانروي تجربة جيدة صانع ومورد فرن القوس الكهربائي في التصميم والتصنيع والتركيب والتكليف بمعدات عملية أفران صناعة الصلب.
أرسل لنا تفاصيل مشروعك وسيقوم فريق المهندسين لدينا بتصميم خطة إنتاج فرن القوس الكهربائي لصناعة الفولاذ بناءً على احتياجاتك.
المنتجات ذات الصلة
مجموعة الآلات والمعدات المعدنية المخصصة: فرن القوس الكهربائي، فرن القوس المغمور، فرن التكرير LF، فرن الفراغ ، الفرن التعريفي، نظام إزالة الغبار، معدات معالجة المياه، إلخ. توفير خدمات تكامل المعدات الأكثر تقدمًا، يمكن تخصيص المعدات المعدنية وفقًا للاحتياجات المختلفة للعملاء، ويمكن تعديل القدرة الإنتاجية وفقًا لمتطلبات العملاء.
يوجد فرن القوس الكهربائي DC فرن القوس الكهربائي يزود الطاقة الكهربائية بمصدر طاقة التيار المستمر. يوجد قطب كهربائي واحد فقط في الجزء العلوي من فرن القوس الكهربائي الذي يعمل بالتيار المستمر، وهو القطب السالب، والقطب السفلي هو القطب الموجب.
يتم استخدام فرن القوس الكهربائي سعة 15 طنًا في عملية صناعة الصلب القصيرة، وذلك باستخدام 100% من الفولاذ الخردة أو الفولاذ الخردة + الحديد المنصهر (الحديد الخام)، أو الفولاذ الخردة + الحديد الإسفنجي (DRI) كمواد خام لصناعة الصلب.
يعد فرن القوس الكهربائي سعة 5 طن لصناعة الفولاذ غرضًا خاصًا المعدات التي تصنع الفولاذ العادي والفولاذ الكربوني عالي الجودة وسبائك الفولاذ والفولاذ غير القابل للتآكل مع القوس الكهربائي كمصدر للحرارة والصلب الخردة (الحديد) كمواد خام.
صناعة الصلب بفرن القوس الكهربائي
إن صناعة الفولاذ بفرن القوس الكهربائي هي إحدى طرق صناعة الفولاذ التي تستخدم التأثير الحراري للقوس الكهربائي لتسخين الشحنة اللازمة للصهر.
يتم استخدام فرن القوس الكهربائي AC بقدرة 30 طن لصهر خردة الفولاذ لإنتاج الفولاذ. تستخدم الطاقة الكهربائية في إذابة خردة الفولاذ. يتشكل قوس بين المادة المشحونة والقطب.
فرن القوس الكهربائي عالي الطاقة
يغير فرن القوس الكهربائي ذو الطاقة العالية بشكل أساسي خصائص القوس للجهد العالي والقوس الطويل لخصائص القوس للتيار العالي والجهد المنخفض والقوس القصير
يتم استخدام فرن القوس الكهربائي بقدرة 30 طن في عملية الصهر القصيرة لصناعة الصلب، وذلك باستخدام 100% من الفولاذ الخردة أو الفولاذ الخردة + الحديد المنصهر (الحديد الخام)، أو الفولاذ الخردة + الحديد الإسفنجي (DRI) كمواد خام لصناعة الصلب.
فرن القوس الكهربائي فائق الطاقة بقدرة 50 طن
يعتمد فرن القوس الكهربائي فائق الطاقة سعة 50 طنًا (50TUPH EAF) تقنية Ultra - طاقة عالية، تقنية مقاومة عالية، تقنية التنصت على القاع (ETB)، موقد زيت الأكسجين على جدار الفرن وتقنية مسدس الأكسجين الكربوني لباب الفرن.
مشاريعنا المكتملة
خدمات تكامل معدات أفران المعادن في Sanrui هي أفران القوس المغمور وأفران القوس الكهربائي. يتم تصنيع أفران التعدين Sanrui باستخدام أحدث التقنيات لضمان عملية صهر فعالة وعالية الجودة. هذه الأفران قادرة على صهر مجموعة متنوعة من المواد، بما في ذلك الفولاذ والحديد والسبائك والسبائك الحديدية (مثل الحديد والتنغستن والحديد المنغنيز عالي الكربون والفيروسيليكون عالي الكربون والحديد والكروم عالي الكربون وسبائك الحديد والنيكل) والسيليكون الصناعي وكربيد الكالسيوم وأكسيد الألمونيوم والفوسفور الأصفر. وما إلى ذلك مع التحكم الدقيق في درجة الحرارة والحد الأدنى من استهلاك الطاقة. <معرف = "70"> باستخدام معدات أفران التعدين Sanrui، يمكن لشركات التعدين زيادة الإنتاجية وتقليل تكاليف الإنتاج، مما يؤدي في النهاية إلى زيادة الربحية.
تتمتع Sanrui بخبرة جيدة في التصميم والتصنيع والتركيب والتشغيل لمعدات معالجة أفران صناعة الفولاذ. أرسل لنا استفسارًا عن تفاصيل مشروعك وسيقوم فريق المهندسين لدينا بتصميم حل نظام معدات الأفران المعدنية من الألف إلى الياء بناءً على احتياجاتك.
