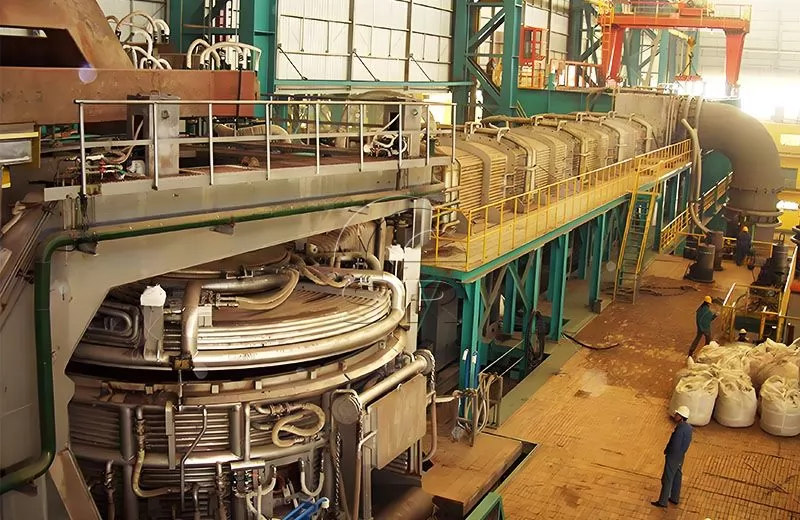

مقدمة عن فرن القوس الكهربائي
صناعة الفولاذ بفرن القوس الكهربائي هي طريقة لصناعة الفولاذ تستخدم التأثير الحراري للقوس الكهربائي لتسخين الشحنة من أجل الذوبان.
يتم إدخال الطاقة الكهربائية إلى فرن صناعة الفولاذ بالقوس الكهربائي من خلال أقطاب الجرافيت، ويتم استخدام القوس المتولد بين نهاية القطب والشحنة كمصدر للحرارة لصناعة الفولاذ.
مقدمة لصناعة الصلب بفرن القوس الكهربائي
صناعة الفولاذ بفرن القوس الكهربائي هي طريقة لصناعة الفولاذ تستخدم التأثير الحراري للقوس الكهربائي لتسخين الشحنة من أجل الذوبان. يتم إدخال الطاقة الكهربائية إلى فرن صناعة الفولاذ بالقوس الكهربائي من خلال أقطاب الجرافيت، ويتم استخدام القوس المتولد بين نهاية القطب والشحنة كمصدر للحرارة لصناعة الفولاذ.
يتم استخدام فرن القوس الكهربائي لصناعة الفولاذ لصهر خردة الفولاذ لإنتاج الصلب. تستخدم الطاقة الكهربائية في إذابة خردة الفولاذ. يتشكل قوس بين المادة المشحونة والقطب. الحرارة الناتجة عن القوس تذيب الخردة.
يتكون فرن القوس الكهربائي من ثلاثة أجزاء (جسم الفرن السفلي، جسم الفرن العلوي وسقف الفرن) ويمكن إمالته هيدروليكيًا. الوعاء السفلي، الوعاء العلوي والداخلي العلوي مبطنان بمادة مقاومة للحرارة. يتكون الجزء الخارجي والعلوي للسفينة عادة من هيكل مبرد بالماء.
التطبيق الرئيسي لصناعة الصلب بفرن القوس الكهربائي
يستخدم لصهر وإنتاج سبائك الفولاذ.
الفولاذ الكربوني العادي
والفولاذ المقاوم للصدأ
ميزات معدات فرن القوس الكهربائي
فرن القوس الكهربائي عبارة عن غطاء فرن يفتح ويتم شحن الجزء العلوي. وفقًا لمطابقة الطاقة، يتم تقسيمها إلى طاقة عادية وطاقة عالية وطاقة عالية جدًا؛ وفقًا لوضع التشغيل، يتم تقسيمه إلى نوعين: التشغيل الأمامي والتشغيل الصحيح؛ ينقسم وضع النقر إلى النقر على القناة والنقر على الجزء السفلي غريب الأطوار.
القوس الكهربائي تكوين معدات الفرن
جسم الفرن، الشاشة القصيرة، آلية الفرن المائل، آلية رفع القطب الكهربائي، آلية رفع وتدوير غطاء الفرن، نظام تبريد المياه، النظام الهيدروليكي، نظام الجهد العالي، محول الفرن الكهربائي، نظام التحكم الآلي لنظام الجهد المنخفض، إلخ.
المزايا التقنية لصناعة الصلب في Sanrui EAF
استهلاك منخفض للطاقة وخفض التكلفة
نظام التيار العالي لفرن الصهر بالقوس الكهربائي يستخدم النحاس النقي كوسيط موصل، ومقاومة الحلقة بأكملها صغيرة. مع الأخذ بعين الاعتبار تأثير الجلد عندما يمر التيار عبر الموصلات، فإن الذراع المتقاطع يستخدم هيكل لوحة مركبة من النحاس والفولاذ على شكل صندوق، والذي يمكن أن يقلل بشكل فعال من المقاومة وتوليد الحرارة. إن تخطيط نظام التيار العالي المعقول يجعل ممانعات التيار المختلفة أصغر.
تشغيل معدات القوات المسلحة المصرية أكثر استقرارًا والصهر أكثر أمانًا
تم تجهيز المحرك الهيدروليكي بالكامل بمراكم، والذي يعمل على استقرار ضغط النظام الهيدروليكي ويجعل المعدات تعمل بشكل أكثر استقرارًا. وفي الوقت نفسه، في حالات الطوارئ مثل انقطاع التيار الكهربائي، يمكن للمعدات الاستمرار في أداء العمليات غير المكتملة، مما يحسن سلامة الصهر.
تقليل استهلاك القطب الكهربائي
يمكن لنظام كسر القطب المضاد أن يقلل بشكل فعال من فرصة كسر القطب أثناء عملية الصهر. وعلى وجه الخصوص، فإن تجنب كسر القطب الكهربائي أثناء عملية صهر الخردة يعادل توفير فرن كامل من الفولاذ المنصهر وتقليل الخسائر الاقتصادية.
الجهاز سهل التشغيل وسهل الاستخدام
التحكم الآلي الكهربائي يعتمد واجهة الإنسان والآلة، والتي تحاكي شكل جسم الفرن الحقيقي وسهلة التشغيل. يمكن تشغيل كل من الخلط والتحميل والصهر والتنصت على الكمبيوتر.
كفاءة عالية في بدء القوس
باستخدام نوع جديد من نظام تعديل القطب الكهربائي، فإن التحكم في رفع القطب الكهربائي لفرن القوس الكهربائي يكسر تقنية التحكم في إرجاع الإشارة الفردية السابقة ويعتمد تقنية جمع الإشارات المتعددة وتقنية مقارنة الإشارة PLC لزيادة سرعة بدء قوس القطب الكهربائي وتجنب التأثيرات طويلة المدى على فرن صهر القوس الكهربائي أثناء عملية بدء القوس. نظام شبكة الطاقة على المستوى العلوي.
تنويع أنظمة إزالة الغبار
أنظمة إزالة الغبار المجهزة لدينا متنوعة ويمكن تجهيزها بأشكال مختلفة من معدات إزالة الغبار وفقًا لمتطلبات حماية البيئة في مختلف البلدان.
معلمات فرن القوس الكهربائي ثلاثي المراحل لصناعة الفولاذ
| يكتب | القدرة المقدرة | السعة القصوى | القطر الداخلي لقشرة الفرن (مم) | قطر القطب (مم) | قدرة المحول (كيلو فولت أمبير) |
| (ت) | (ت) | ||||
| إي أف-5 تي | 5 | 10 | 3200 | 300 | 2500-4300 |
| إي أف-10 تي | 10 | 18 | 3600 | 350 | 5500-8000 |
| إي أف-15تي | 15 | 24 | 3800 | 350 | 8000-12500 |
| إي أف-20 تي | 20 | 30 | 4000 | 400 | 9000-12500 |
| إي أف-25 تي | 25 | 35 | 4200 | 400 | 12500 |
| إي أف-30 تي | 30 | 45 | 4400 | 400 | 12500-25000 |
| إي أف-40 تي | 40 | 55 | 4600 | 450 | 16000-30000 |
| إي أف-45 تي | 45 | 65 | 4800 | 450 | 16000-40000 |
| إي أف-60 تي | 60 | 85 | 5400 | 500 | 25000-60000 |
| إي أف-80 تي | 80 | 100 | 6100 | 500 | 30000-80000 |
| إي إف-100 | 100 | 120 | 6400 | 550 | 40000-80000 |
نطاق توريد فرن القوس الكهربائي
جسم الفرن: غلاف الفرن، آلية باب الفرن، آلية صنبور التنصت
سقف الفرن: سقف الفرن الأنبوبي المبرد بالماء، والسقف المركزي المقاوم للحرارة (هذا رسم ينتجه البائع، ويصنعه المشتري)
آلية رفع وتدوير فتحة الفرن: آلية رفع غطاء الفرن (الأسطوانة، السلسلة، الترس، إلخ)، (إطار Γ)، آلية الدوران، آلية القفل الدوارة
آلية الإمالة: إطار على شكل قوس، قاعدة، أسطوانة هيدروليكية قابلة للإمالة
ذراع القطب المتقاطع وآلية الرفع: ذراع دعم القطب الكهربائي، جهاز تثبيت القطب الكهربائي، آلية الرفع
الشبكة القصيرة: حامل من الفولاذ المقاوم للصدأ، معوض، كابل مبرد بالماء، حامل من الفولاذ المقاوم للصدأ، أنبوب نحاسي موصل مبرد بالماء
نظام مياه التبريد: موزع مدخل المياه، خزان المياه الراجعة، مقياس الضغط، مقياس الحرارة، الصمام
النظام الهيدروليكي: المحرك، المضخة، الفلتر، الخزان، صمام التحكم، المركم
نظام إمداد الطاقة عالي الجهد: مفتاح العزل، محول الجهد، قاطع الدائرة الكهربائية، محول التيار، مانع الصواعق، إلخ.
محول فرن كهربائي
النظام الكهربائي ذو الجهد المنخفض
خزانة الطاقة ذات الجهد المنخفض، خزانة PLC، وحدة التشغيل الرئيسية، وحدة التشغيل الأمامية للفرن، صندوق التشغيل الهيدروليكي، مستشعر التحكم، مفتاح الحد، إلخ.
نظام التحكم الآلي: سيمنز PLC
عملية صناعة الصلب بفرن القوس الكهربائي
01
تتضمن العملية الأساسية لصنع الصلب بفرن القوس الكهربائي إزالة الخبث، وشحن المعادن، وإمدادات الطاقة، والصهر، والأكسدة، والتكرير المختزل، والتنصت. اعتمادًا على خصائص نوع الفولاذ الذي يتم صهره، هناك طرق تشغيل مختلفة. تتكون عملية الصهر بشكل أساسي من ثلاث مراحل: الذوبان والأكسدة والاختزال.
02
مع التطور المستمر للتكنولوجيا، شهدت عملية تصنيع الفولاذ بفرن القوس الكهربائي أيضًا تغييرات كبيرة. خلال فترة الذوبان، يتم استخدام الطاقة المساعدة لتسريع الذوبان، مثل حقن الأكسجين الزيتي، أو الأكسجين الغازي الطبيعي، أو أكسجين الفحم المسحوق. يتم تقصير وقت الذوبان لكل فرن بمقدار 15 إلى 20 دقيقة، ويمكن تقليل استهلاك الطاقة بمقدار 50 إلى 60 كيلووات ساعة/طن؛
03
خلال فترة الأكسدة، يمكن أن تؤدي إجراءات مثل إزالة الفسفرة المبكرة، والاستخدام المكثف للأكسجين، ورش المسحوق لتكوين خبث رغوي، والارتفاع السريع في درجة الحرارة إلى تقليل كمية إزالة الكربنة المؤكسدة من 0.3% في العمليات التقليدية إلى 0.1% إلى 0.15%، وبالتالي تقصير عملية الأكسدة. الفترة بنسبة 50%. فوق.
04
في فترة التخفيض، يتم استبدال إزالة الأكسدة الانتشارية في العملية التقليدية بشكل أساسي بإزالة الأكسدة الهطولية، ويتم استكمال إزالة الأكسدة الانتشارية. يجب إنتاج الخبث الأبيض أو خبث الكربيد. كل فرن صهر يستغرق من 3 إلى 4 ساعات، واستهلاك الطاقة يصل إلى 600 إلى 700kWh/t. لا يمكن تحقيق تأثير التكرير المتوقع فحسب، بل يتم ضمان جودة الفولاذ ويمكن تقصير وقت التخفيض بأكثر من 60%.
05
أثناء تحسين جودة الفولاذ المنصهر، أدى تحسين العملية أيضًا إلى زيادة الإنتاجية بحوالي 20%، وتقليل استهلاك الطاقة بنسبة 10% إلى 15%، وتقليل استهلاك القطب الكهربائي بحوالي 8%، مما يحقق فوائد اقتصادية كبيرة.
تحسين تكنولوجيا فرن القوس الكهربائي من Sanrui
بعد تحسين تكنولوجيا فرن القوس الكهربائي، حققت Sanrui أفضل توازن بين المواد الخام، التسخين المسبق للخردة، الحفاظ على الطاقة وحماية البيئة، التحكم في عملية الصهر، التحكم الآلي، دورة الصهر والقدرة الإنتاجية. يقوم فرن القوس الكهربائي بإدخال الطاقة الكهربائية إلى فرن صناعة الصلب بالقوس الكهربائي من خلال أقطاب الجرافيت، ويستخدم القوس بين نهاية القطب والشحنة كمصدر للحرارة لصناعة الفولاذ.
يستخدم فرن القوس الكهربائي الطاقة الكهربائية كمصدر للحرارة ويمكنه ضبط الجو في الفرن، وهو أمر مفيد للغاية لصهر أنواع الفولاذ التي تحتوي على عناصر مؤكسدة بسهولة أكبر. استخدم غاز المداخن ذو درجة الحرارة العالية المنبعث من الأفران الكهربائية لتسخين المواد الخام مسبقًا من خلال التكنولوجيا والمعدات لتحقيق كفاءة عالية وتوفير الطاقة وحماية البيئة وإنتاجية عالية.
مع تحسين معدات فرن صهر القوس الكهربائي وتكنولوجيا الصهر، وتطوير صناعة الطاقة الكهربائية، تستمر تكلفة تصنيع الصلب بالفرن الكهربائي في الانخفاض. في الوقت الحاضر، لا يتم استخدام الأفران الكهربائية فقط لإنتاج سبائك الفولاذ، ولكن أيضًا لإنتاج كريات الصلب الكربوني العادي وخام الحديد المركز.
الخدمات المقدمة من Sanrui
1. سانروي كما تجربة جيدة هموردي أفران القوس الكهربائي يمكن أن توفر تخطيط الأساس ورسومات التخطيط
2. سوف ترسل شركة Sanrui مهندسين إلى المصنع الخاص بك لتثبيت الآلة وتصحيح الأخطاء، مما يوفر خدمة ما بعد البيع جديرة بالثقة.
3. توفر شركة Sanrui تدريبًا لموظفي التشغيل والصيانة، كما أن معدات الصهر سهلة التشغيل والصيانة.
4. سعر تنافسي وجودة ممتازة
5. انخفاض الاستثمار وكفاءة الإنتاج العالية ومعدل العائد المرتفع
6. تتميز معدات الصهر بأداء مستقر وإنتاج آمن
7. يمكن تخصيص فرن القوس الكهربائي لصناعة الفولاذ وفقًا للاحتياجات المختلفة
8. يمكن تعديل القدرة الإنتاجية وفقا لمتطلبات العملاء
9. صديقة للبيئة، استهلاك منخفض للطاقة
Sanrui هي تجربة جيدة هموردي أفران القوس الكهربائي في التصميم والتصنيع والتركيب والتشغيل لمعدات عملية فرن القوس الكهربائي لصنع الفولاذ.
تقدم Sanrui الاستشارات الهندسية والبحث والتطوير والتصميم وتوريد المعدات وتكامل الأنظمة وإعداد البرامج والبناء والتركيب والتكليف وإدارة المشاريع والخدمات الفنية والتدريب وتوجيه الإنتاج والتشغيل والصيانة وتوريد قطع الغيار وغيرها من الخدمات الهندسية والفنية الشاملة.
أرسل لنا تفاصيل مشروعك وسيقوم فريق المهندسين لدينا بتصميم حل لفرن القوس الكهربائي لصناعة الفولاذ بناءً على احتياجاتك.
المنتجات ذات الصلة
مجموعة الآلات والمعدات المعدنية المخصصة: فرن القوس الكهربائي، فرن القوس المغمور، فرن التكرير LF، فرن الفراغ ، الفرن التعريفي، نظام إزالة الغبار، معدات معالجة المياه، إلخ. توفير خدمات تكامل المعدات الأكثر تقدمًا، يمكن تخصيص المعدات المعدنية وفقًا للاحتياجات المختلفة للعملاء، ويمكن تعديل القدرة الإنتاجية وفقًا لمتطلبات العملاء.
فرن القوس الكهربائي عالي الطاقة
يغير فرن القوس الكهربائي ذو الطاقة العالية بشكل أساسي خصائص القوس للجهد العالي والقوس الطويل لخصائص القوس للتيار العالي والجهد المنخفض والقوس القصير
يتم استخدام فرن القوس الكهربائي سعة 15 طنًا في عملية صناعة الصلب القصيرة، وذلك باستخدام 100% من الفولاذ الخردة أو الفولاذ الخردة + الحديد المنصهر (الحديد الخام)، أو الفولاذ الخردة + الحديد الإسفنجي (DRI) كمواد خام لصناعة الصلب.
يتم استخدام فرن القوس الكهربائي AC بقدرة 30 طن لصهر خردة الفولاذ لإنتاج الفولاذ. تستخدم الطاقة الكهربائية في إذابة خردة الفولاذ. يتشكل قوس بين المادة المشحونة والقطب.
يوجد فرن القوس الكهربائي DC فرن القوس الكهربائي يزود الطاقة الكهربائية بمصدر طاقة التيار المستمر. يوجد قطب كهربائي واحد فقط في الجزء العلوي من فرن القوس الكهربائي الذي يعمل بالتيار المستمر، وهو القطب السالب، والقطب السفلي هو القطب الموجب.
فرن القوس الكهربائي فائق الطاقة بقدرة 50 طن
يعتمد فرن القوس الكهربائي فائق الطاقة سعة 50 طنًا (50TUPH EAF) تقنية Ultra - طاقة عالية، تقنية مقاومة عالية، تقنية التنصت على القاع (ETB)، موقد زيت الأكسجين على جدار الفرن وتقنية مسدس الأكسجين الكربوني لباب الفرن.
يتم استخدام فرن القوس الكهربائي بقدرة 30 طن في عملية الصهر القصيرة لصناعة الصلب، وذلك باستخدام 100% من الفولاذ الخردة أو الفولاذ الخردة + الحديد المنصهر (الحديد الخام)، أو الفولاذ الخردة + الحديد الإسفنجي (DRI) كمواد خام لصناعة الصلب.
تستخدم أفران القوس الكهربائي لصهر خردة الفولاذ لإنتاج الصلب. تستخدم الطاقة الكهربائية في إذابة خردة الفولاذ. يتشكل قوس بين المادة المشحونة والقطب. الحرارة الناتجة عن القوس تذيب الخردة.
يعد فرن القوس الكهربائي سعة 5 طن لصناعة الفولاذ غرضًا خاصًا المعدات التي تصنع الفولاذ العادي والفولاذ الكربوني عالي الجودة وسبائك الفولاذ والفولاذ غير القابل للتآكل مع القوس الكهربائي كمصدر للحرارة والصلب الخردة (الحديد) كمواد خام.
مشاريعنا المكتملة
خدمات تكامل معدات أفران المعادن في Sanrui هي أفران القوس المغمور وأفران القوس الكهربائي. يتم تصنيع أفران التعدين Sanrui باستخدام أحدث التقنيات لضمان عملية صهر فعالة وعالية الجودة. هذه الأفران قادرة على صهر مجموعة متنوعة من المواد، بما في ذلك الفولاذ والحديد والسبائك والسبائك الحديدية (مثل الحديد والتنغستن والحديد المنغنيز عالي الكربون والفيروسيليكون عالي الكربون والحديد والكروم عالي الكربون وسبائك الحديد والنيكل) والسيليكون الصناعي وكربيد الكالسيوم وأكسيد الألمونيوم والفوسفور الأصفر. وما إلى ذلك مع التحكم الدقيق في درجة الحرارة والحد الأدنى من استهلاك الطاقة. <معرف = "70"> باستخدام معدات أفران التعدين Sanrui، يمكن لشركات التعدين زيادة الإنتاجية وتقليل تكاليف الإنتاج، مما يؤدي في النهاية إلى زيادة الربحية.
تتمتع Sanrui بخبرة جيدة في التصميم والتصنيع والتركيب والتشغيل لمعدات معالجة أفران صناعة الفولاذ. أرسل لنا استفسارًا عن تفاصيل مشروعك وسيقوم فريق المهندسين لدينا بتصميم حل نظام معدات الأفران المعدنية من الألف إلى الياء بناءً على احتياجاتك.
