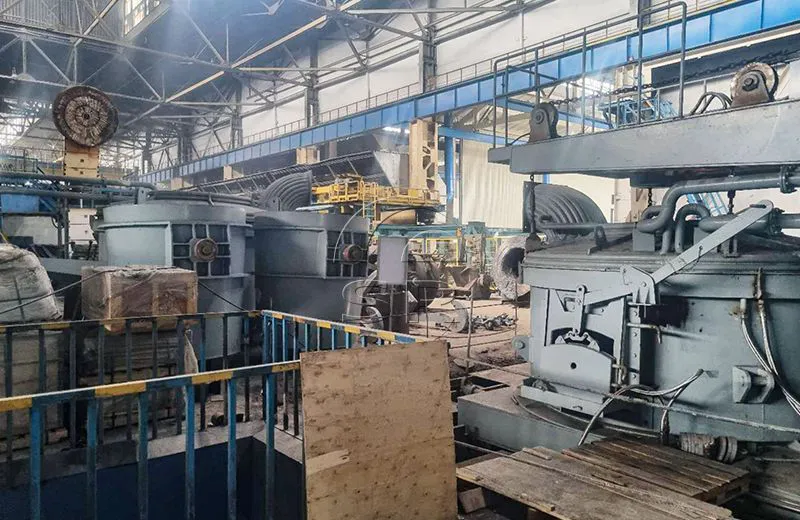

مقدمة عن فرن القوس الكهربائي 5 طن
يتم استخدام فرن القوس الكهربائي الصغير 5 طن للبيع في صناعة الفولاذ، وهو عبارة عن معدات خاصة تستخدم القوس الكهربائي كمصدر للحرارة وخردة الفولاذ (الحديد) كمواد خام لإنتاج الفولاذ العادي والفولاذ الكربوني عالي الجودة وسبائك الفولاذ و غير قابلة للتآكل فُولاَذ.
فرن القوس الكهربائي 5 طن لصناعة الفولاذ عبارة عن معدات ذات أغراض خاصة تصنع الفولاذ العادي، الفولاذ الكربوني عالي الجودة، سبائك الفولاذ والفولاذ غير القابل للتآكل مع القوس الكهربائي كمصدر للحرارة والفولاذ الخردة (الحديد) كمواد خام.
مقدمة عن فرن القوس الكهربائي 5 طن
فرن القوس الكهربائي الصغير 5 طن للبيع لصناعة الفولاذ هو عبارة عن معدات ذات أغراض خاصة تصنع الفولاذ العادي، الفولاذ الكربوني عالي الجودة، سبائك الصلب والفولاذ غير القابل للتآكل مع القوس الكهربائي كمصدر للحرارة والصلب الخردة (الحديد) كمواد خام.
القوس الكهربائي هو ظاهرة فيزيائية تنشأ عندما يمر تيار عبر غاز ويمكن أن ينتج عنه درجة حرارة عالية تزيد عن 4000 درجة مئوية؛ حوالي 90% من كمية الحرارة في الموقد تأتي من القوس الكهربائي، وتشمل مصادر كمية الحرارة الأخرى التفاعل الطارد للحرارة للمادة، والتفاعل الطارد للحرارة لحرق القطب الكهربائي، وما إلى ذلك.
يتكون فرن القوس الكهربائي للمسبك من ثلاثة أجزاء (جسم الفرن السفلي، جسم الفرن العلوي وسقف الفرن)، والتي يمكن إمالتها هيدروليكيًا. الحاوية السفلية والحاوية العلوية والجزء الداخلي من الجزء العلوي مبطنة بمواد مقاومة للحرارة. عادة ما يتكون الجزء الخارجي والعلوي للحاوية من هياكل فولاذية مبردة بالماء.
التطبيق الرئيسي لفرن القوس الكهربائي 5 طن
مستخدم لصنع الفولاذ العادي
الفولاذ غير القابل للتآكل
مختلف سبائك الفولاذ
ميزات معدات فرن القوس الكهربائي 5 طن
1. نوع الفرن: تدوير وفتح غطاء الفرن والتحميل من الأعلى؛
2. فرن القوس الكهربائي الصغير 5 طن للبيع يعتمد هيكل خط تدفق التيار الثقيل من النوع الموفر للطاقة مع كابل مبرد بالماء بقسم كبير، أنبوب نحاس مبرد بالماء، معوض مبرد بالماء وكذلك تصميم مثلث متساوي الأضلاع ثلاثي الأبعاد؛
3. اعتماد منظم أوتوماتيكي من نوع المحرك اللحظي لتحديد موضع القطب الكهربائي، وهو قادر على الأداء اليدوي والآلي؛
4. اعتماد ناقل الحركة الهيدروليكي لكل من إمالة جسم الفرن ورفع غطاء الفرن؛ الصمامات الهيدروليكية المتكاملة من نوع الكتلة؛
5. اعتماد قبضة القطب الكهربائي النحاسي الأحمر وهيكل الإمساك من نوع شريط التثبيت، مما يؤدي إلى عمر خدمة طويل؛
6. اعتماد وحدة التحكم المنطقية القابلة للبرمجة (PLC) للتحكم الكهربائي؛
7. محول فرن القوس الكهربائي للمسبك الجهد الأساسي 35 كيلو فولت، الجهد الثانوي 220-110 فولت، لا يوجد تنظيم للجهد الكهربائي، كل من الملف العلوي للخارج وتصميم موفر للطاقة.
8. اعتماد مراقبة الضغط ودرجة حرارة الماء لنظام مياه التبريد. يجب على المستخدم إنشاء خزان مياه مرتفع لمنع وقوع حادث انقطاع التيار الكهربائي؛
9. اعتماد الوضع الهوائي لكل من فتح/إغلاق باب الفرن وإمساك القطب الكهربائي.
تركيب معدات فرن القوس الكهربائي
تشتمل معدات فرن القوس الكهربائي 5 طن على جسم الفرن، منصة إمالة، مركبة نقل من الفولاذ المنصهر، غطاء فرن مبرد بالماء وجهاز تجميع الدخان، آلية رفع دوارة لغطاء الفرن، ذراع متقاطع موصل مركب من النحاس والفولاذ وجهاز رفع كهربائي، شبكة ثانوية قصيرة ، النظام الهيدروليكي، نظام تبريد المياه، نظام نفخ الأرجون، محول الفرن المغرفة، نظام الجهد العالي، التحكم الكهربائي بالجهد المنخفض ونظام التحكم الآلي PLC.
المزايا التقنية لـ Sanrui EAF
استهلاك منخفض للطاقة وخفض التكلفة
نظام التيار العالي لفرن القوس الكهربائي المصغر يستخدم النحاس النقي كوسيط موصل، ومقاومة الحلقة بأكملها صغيرة. مع الأخذ في الاعتبار تأثير الجلد عندما يمر التيار عبر الموصلات، فإن الذراع المتقاطع يستخدم هيكل لوحة مركبة من النحاس والفولاذ على شكل صندوق، والذي يمكن أن يقلل بشكل فعال من المقاومة وتوليد الحرارة. إن تخطيط النظام ذو التيار العالي المعقول يجعل ممانعات التيار المختلفة أصغر.
EAF أصبح تشغيل المعدات أكثر استقرارًا والصهر أكثر أمانًا
تم تجهيز المحرك الهيدروليكي بالكامل بمراكم، والذي يعمل على استقرار ضغط النظام الهيدروليكي ويجعل المعدات تعمل بشكل أكثر استقرارًا. وفي الوقت نفسه، في حالات الطوارئ مثل انقطاع التيار الكهربائي، يمكن للمعدات الاستمرار في أداء العمليات غير المكتملة، مما يحسن سلامة الصهر.
تم تقليل استهلاك القطب الكهربائي
يمكن لنظام كسر القطب المضاد أن يقلل بشكل فعال من فرصة كسر القطب أثناء عملية الصهر. وعلى وجه الخصوص، فإن تجنب كسر القطب الكهربائي أثناء عملية صهر الخردة يعادل توفير فرن كامل من الفولاذ المنصهر وتقليل الخسائر الاقتصادية.
المعدات سهلة التشغيل وسهل الاستخدام
التحكم الآلي الكهربائي يعتمد واجهة الإنسان والآلة، والتي تحاكي شكل جسم الفرن الحقيقي وسهلة التشغيل. يمكن تشغيل كل من الخلط والتحميل والصهر والتنصت على الكمبيوتر.
كفاءة عالية في بدء القوس
باستخدام نوع جديد من نظام تعديل القطب الكهربائي، فإن التحكم في رفع القطب الكهربائي لفرن القوس الكهربائي يكسر تقنية التحكم في إرجاع الإشارة الفردية السابقة ويعتمد تقنية جمع الإشارات المتعددة وتقنية مقارنة الإشارة PLC لزيادة سرعة بدء قوس القطب الكهربائي وتجنب التأثيرات طويلة المدى على فرن القوس الكهربائي أثناء عملية بدء القوس. نظام شبكة الطاقة على المستوى العلوي.
تنويع أنظمة إزالة الغبار
أنظمة إزالة الغبار المجهزة لدينا متنوعة ويمكن تجهيزها بأشكال مختلفة من معدات إزالة الغبار وفقًا لمتطلبات حماية البيئة في مختلف البلدان.
المعلمات الفنية لفرن القوس الكهربائي بقدرة 5 طن
| SN | غرض | المعلمة |
| 1 | القدرة المقدرة للمحولات | 3200 كيلو فولت أمبير |
| الجهد الأساسي | 10 كيلو فولت | |
| الجهد الثانوي | 220 فولت ~ 110 فولت 4 نوبات | |
| وضع تنظيم الجهد | لا يوجد تنظيم الجهد الإثارة | |
| 2 | قذيفة الفرن داخل القطر | φ3200 ملم |
| 3 | قطر القطب | φ300 ملم |
| قطر دائرة التوزيع للقطب | φ900mm | |
| 4 | سعة الفرن | (الحمل الزائد 20% مسموح به) |
| 5 | السكتة الدماغية رفع / هبوط القطب | 1800 ملم |
| 6 | سرعة رفع/سقوط القطب | 4/3 م/دقيقة (لأعلى/لأسفل) |
| 7 | أقصى زاوية تراجع عند الصب | 45 درجة |
| 8 | أقصى زاوية تراجع عند النقر على الخبث | 15 درجة |
| 9 | زاوية دوران غطاء الفرن وفتحه | 85 درجة |
| 10 | يغطي الفرن ارتفاع الرفع | 300 ملم |
| 11 | استهلاك مياه التبريد | 30طن/ساعة |
| 12 | متوسط كمية الصب | (الحد الأقصى 12 طن) |
النطاق الخامس لتوريد أفران القوس الكهربائي
Sanrui هي إحدى الشركات المصنعة الشهيرة لأفران القوس الكهربائي الصغيرة في الصين، وتقدم Sanrui خدمة تصنيع المعدات الأصلية المخصصة لـ EAF على النحو التالي:
1. جسم الفرن: (يحتوي على جهاز تحديد موضع القطب الكهربائي، وقشرة الفرن، وآلية الإمالة والمهد المنحني، وما إلى ذلك) مجموعة واحدة
2. محول الفرن (بما في ذلك مبرد الزيت والماء) 1 مجموعة
3. التحكم في الأجهزة الكهربائية ذات الجهد العالي 1 جهة
4. التحكم في الأجهزة الكهربائية ذات الجهد المنخفض مجموعتان بالإضافة إلى خزانة واحدة
5. منظم لتحديد موضع القطب الكهربائي تلقائيًا (تحكم PLC) مجموعة واحدة
6. النظام الهيدروليكي 1 مجموعة
7. خط تدفق التيار الثقيل (بما في ذلك المعوض، والقضيب النحاسي، والمحث المتبادل، والكابل المبرد بالماء، وما إلى ذلك) مجموعة واحدة
8. جهاز تبريد المياه 1 مجموعة
9. جهاز هوائي 1 مجموعة
10. محول فرن القوس الكهربائي:تم اختيار محول التيار المتناوب ثلاثي الطور الخاص (موديل HSSPK-3200/35) لاستخدام فرن القوس الكهربائي، مع طاقة مقدرة تبلغ 3600kVA. يعتمد المحول تنظيم الجهد الكهربي الأولي غير المثير، وتبريد الماء بالزيت القسري، والجهد الأولي 11 كيلو فولت والجهد الثانوي 220، 220، 210، 139 و 110 فولت؛ يمكن تحميل المحول بشكل زائد بنسبة 20٪.
عملية صناعة الصلب بفرن القوس الكهربائي
01
تشمل العملية الأساسية لصناعة الصلب في فرن القوس الكهربائي إزالة الخبث، وشحن المعادن، وإمدادات الطاقة، والصهر، والأكسدة، والتكرير والتنصت. اعتمادًا على خصائص نوع الفولاذ الذي يتم صهره، هناك طرق تشغيل مختلفة. تتكون عملية الصهر بشكل أساسي من ثلاث مراحل: الذوبان والأكسدة والاختزال.
02
تتضمن العملية الأساسية لصناعة الصلب بفرن القوس الكهربائي إزالة الخبث، وشحن المعادن، وإمدادات الطاقة، والصهر، والأكسدة، والتكرير المختزل، والتنصت. اعتمادًا على خصائص نوع الفولاذ الذي يتم صهره، هناك طرق تشغيل مختلفة. تتكون عملية الصهر بشكل أساسي من ثلاث مراحل: الذوبان والأكسدة والاختزال.
03
خلال فترة الأكسدة، يمكن أن تؤدي إجراءات مثل إزالة الفسفرة المبكرة، والاستخدام المكثف للأكسجين، ورش المسحوق لتكوين خبث رغوي، والارتفاع السريع في درجة الحرارة إلى تقليل كمية إزالة الكربنة المؤكسدة من 0.3% في العمليات التقليدية إلى 0.1% إلى 0.15%، وبالتالي تقصير عملية الأكسدة. الفترة بنسبة 50%. فوق.
04
في فترة التخفيض، يتم استبدال إزالة الأكسدة الانتشارية في العملية التقليدية بشكل أساسي بإزالة الأكسدة الهطولية، ويتم استكمال إزالة الأكسدة الانتشارية. يجب إنتاج الخبث الأبيض أو خبث الكربيد. كل فرن صهر يستغرق من 3 إلى 4 ساعات، واستهلاك الطاقة يصل إلى 600 إلى 700kWh/t. لا يمكن تحقيق تأثير التكرير المتوقع فحسب، بل يتم ضمان جودة الفولاذ ويمكن تقصير وقت التخفيض بأكثر من 60%.
05
أثناء تحسين جودة الفولاذ المنصهر، أدى تحسين العملية أيضًا إلى زيادة الإنتاجية بحوالي 20%، وتقليل استهلاك الطاقة بنسبة 10% إلى 15%، وتقليل استهلاك القطب الكهربائي بحوالي 8%، مما يحقق فوائد اقتصادية كبيرة.
تحسين تكنولوجيا فرن القوس الكهربائي Sanrui
بعد تحسين تكنولوجيا أفران القوس الكهربائي للمسبك، تعد Sanrui إحدى الشركات المصنعة لأفران القوس الكهربائي الصغيرة المشهورة في الصين، وقد حققت Sanrui أفضل توازن بين المواد الخام والتسخين المسبق للخردة والحفاظ على الطاقة وحماية البيئة والتحكم في عملية الصهر والتحكم الآلي ودورة الصهر و القدرة الإنتاجية. يقوم فرن القوس الكهربائي بإدخال الطاقة الكهربائية إلى فرن صناعة الصلب بالقوس الكهربائي من خلال أقطاب الجرافيت، ويستخدم القوس بين نهاية القطب والشحنة كمصدر للحرارة لصناعة الفولاذ.
يستخدم فرن القوس الكهربائي الطاقة الكهربائية كمصدر للحرارة ويمكنه ضبط الجو في الفرن، وهو أمر مفيد للغاية لصهر أنواع الفولاذ التي تحتوي على عناصر مؤكسدة بسهولة أكبر. استخدم غاز المداخن ذو درجة الحرارة العالية المنبعث من الأفران الكهربائية لتسخين المواد الخام مسبقًا من خلال التكنولوجيا والمعدات لتحقيق كفاءة عالية وتوفير الطاقة وحماية البيئة وإنتاجية عالية.
مع تحسين معدات فرن القوس الكهربائي وتكنولوجيا الصهر، وتطوير صناعة الطاقة الكهربائية، تستمر تكلفة فولاذ الفرن الكهربائي في الانخفاض. في الوقت الحاضر، لا يتم استخدام الأفران الكهربائية فقط لإنتاج سبائك الفولاذ، ولكن أيضًا لإنتاج كريات الصلب الكربوني العادي وخام الحديد المركز.
الخدمات المقدمة من Sanrui
1. باعتبارها واحدة من الشركات المصنعة لفرن القوس الكهربائي الصغير في الصين، يمكن لشركة Sanrui توفير تخطيط الأساس ورسومات التخطيط
2. سوف ترسل شركة Sanrui مهندسين إلى المصنع الخاص بك لتثبيت الآلة وتصحيح الأخطاء، مما يوفر خدمة ما بعد البيع جديرة بالثقة.
3. توفر شركة Sanrui تدريبًا لموظفي التشغيل والصيانة، كما أن معدات الصهر سهلة التشغيل والصيانة.
4. فرن القوس الكهربائي الصغير للبيع بأسعار تنافسية وجودة ممتازة
5. انخفاض الاستثمار وكفاءة الإنتاج العالية ومعدل العائد المرتفع
6. تتميز معدات الصهر بأداء مستقر وإنتاج آمن
7. يمكن تخصيص فرن القوس الكهربائي لصناعة الفولاذ وفقًا للاحتياجات المختلفة
8. يمكن تعديل القدرة الإنتاجية وفقا لمتطلبات العملاء
9. صديقة للبيئة، استهلاك منخفض للطاقة
خبرة غنية في تصميم وتصنيع وتركيب وتصحيح الأخطاء وتشغيل معدات عملية صناعة الصلب.
تقدم Sanrui الاستشارات الهندسية والبحث والتطوير والتصميم وتوريد المعدات وتكامل الأنظمة وتجميع البرامج والبناء والتركيب وتصحيح الأخطاء وإدارة المشاريع والخدمات الفنية والتدريب وتوجيه الإنتاج والتشغيل والصيانة وتوريد قطع الغيار وغيرها من الخدمات الهندسية والفنية الشاملة.
أرسل لنا تفاصيل مشروعك وسيقوم فريقنا الهندسي بتصميم حل خط إنتاج صناعة الفولاذ بفرن القوس الكهربائي وفقًا لاحتياجاتك.
