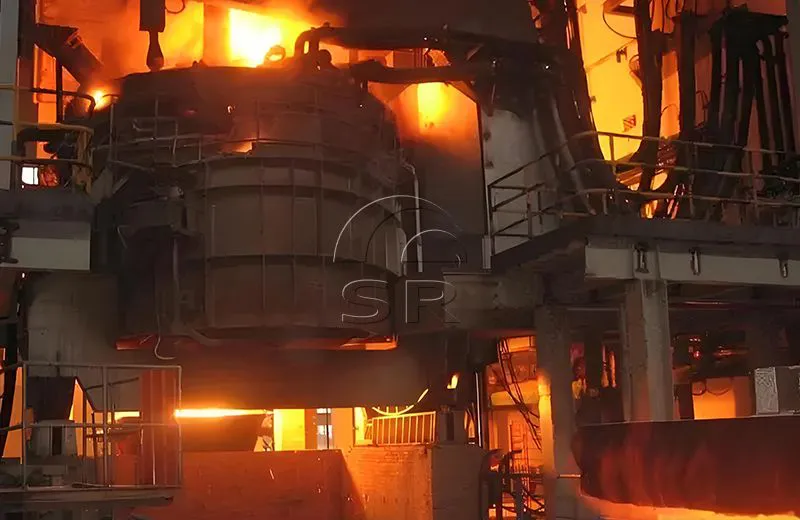

مقدمة عن فرن القوس الكهربائي 30 طن
يتم استخدام فرن القوس الكهربائي 30 طن في عملية الصهر القصيرة لصناعة الفولاذ، وذلك باستخدام 100% من الصلب الخردة أو الفولاذ الخردة + الحديد المنصهر (الحديد الخام)، أو الفولاذ الخردة + الحديد الإسفنجي (DRI) كمواد خام لصناعة الصلب.
يتميز فرن القوس الكهربائي الصناعي 30 طن بالتحكم البسيط في درجة حرارة الفرن وبصمة المعدات الصغيرة. إنها مناسبة لصهر سبائك الفولاذ ذات الجودة العالية، إلخ.
يبلغ الإنتاج السنوي لفرن القوس الكهربائي لمصنع الصلب الواحد المجهز بالطاقة المساعدة أكثر من 210,000 طن.
مقدمة عن فرن القوس الكهربائي 30 طن
يتم استخدام فرن القوس الكهربائي 30 طن في عملية الصهر القصيرة لصناعة الفولاذ، وذلك باستخدام 100% من خردة الفولاذ أو خردة الفولاذ + الحديد المنصهر (الحديد الخام)، أو خردة الفولاذ + الحديد الإسفنجي (DRI) كمواد خام لصناعة الفولاذ.
يتم صهر الخردة المعدنية عند درجات حرارة عالية يتم توليدها بواسطة القوس الكهربائي لقطب فرن القوس الكهربائي. يتكون قوس بين المادة المشحونة والقطب. عندما يشكل تفريغ الغاز قوسًا، تكون الطاقة مركزة جدًا، وتكون درجة الحرارة في منطقة القوس أعلى من 3000 درجة مئوية. الحرارة الناتجة عن القوس تذيب الخردة، ويمكن لفرن القوس الكهربائي إزالة الشوائب مثل الكبريت والفوسفور بشكل فعال.
يتكون فرن القوس الكهربائي الصناعي من ثلاثة أجزاء (جسم الفرن السفلي، جسم الفرن العلوي وسقف الفرن)، والتي يمكن إمالتها هيدروليكيًا. الحاوية السفلية والحاوية العلوية والجزء الداخلي من الجزء العلوي مبطنة بمواد مقاومة للحرارة. عادة ما يتكون الجزء الخارجي والعلوي للحاوية من هياكل فولاذية مبردة بالماء.
فرن القوس الكهربائي 30 طن EAF يتميز بالتحكم البسيط في درجة حرارة الفرن وبصمة المعدات الصغيرة. إنها مناسبة لصهر سبائك الفولاذ ذات الجودة العالية، إلخ.
يبلغ الإنتاج السنوي لفرن القوس الكهربائي لمصنع الصلب الواحد المجهز بالطاقة المساعدة أكثر من 210,000 طن.
التطبيق الرئيسي لفرن القوس الكهربائي 30 طن
يستخدم لصهر الفولاذ الكربوني
سبائك الفولاذ عالي الجودة
لتزويد المنصهر الفولاذ إلى معدات التكرير
معدات فرن القوس الكهربائي 30 طن الميزات
فرن القوس الكهربائي سلسلة HX 30 طن هو نوع تحميل علوي مع غطاء الفرن غير مفكك. يتم فك غطاء الفرن، ويتم تحميل المواد في الأعلى، ويتم استغلال الفولاذ بواسطة EBT السفلي اللامركزي. تمت ترقية غطاء الفرن وتدويره، ويتم تشغيل رفع القطب كهربائيًا هيدروليكيًا، مع كابلات كبيرة مبردة بالماء، وأذرع توصيل الطاقة (هيكل اللوحة المركبة من الفولاذ والنحاس)، ونوع هيكل غطاء الفرن المبرد بالماء.
يعتمد فرن القوس الكهربائي EAF تقنية شاملة لاستخدام الطاقة، ومجهزًا بمسدس الأكسجين الكربوني لباب الفرن ومسدس الأكسجين العنقودي على جدار الفرن، والاحتراق الثانوي لثاني أكسيد الكربون المتسرب من البركة المنصهرة يستفيد بشكل فعال من الطاقة الكيميائية في غاز المداخن لتقليل الطاقة استهلاك وإنتاج خبث الرغوة.
باستخدام تقنية المعاوقة العالية، يتم زيادة الجهد الثانوي، ويتم تحقيق ذوبان القوس الطويل، ويكون القوس مستقرًا نسبيًا.
تقليل التأثير على شبكة الطاقة، تيار نظام الدائرة القصيرة أصغر، وتقليل استهلاك الطاقة واستهلاك القطب الكهربائي، وزيادة المدخلات الفعالة للكهرباء.
تركيبة معدات فرن القوس الكهربائي
تشتمل معدات فرن القوس الكهربائي سعة 30 طنًا على جسم الفرن، ومنصة إمالة، ومركبة نقل من الفولاذ المنصهر، وغطاء فرن مبرد بالماء وجهاز تجميع الدخان، وآلية رفع دوارة لغطاء الفرن، وذراع متقاطع موصل مركب من النحاس والفولاذ وجهاز رفع كهربائي، وجهاز ثانوي قصير الشبكة، النظام الهيدروليكي، نظام تبريد المياه، نظام نفخ الأرجون، محول الفرن المغرفة، نظام الجهد العالي، التحكم الكهربائي بالجهد المنخفض ونظام التحكم الآلي PLC.
المزايا الفنية لـ Sanrui EAF
استهلاك منخفض للطاقة وخفض التكلفة
نظام التيار العالي لفرن القوس الكهربائي EAF يستخدم النحاس النقي كوسيط موصل، ومقاومة الحلقة بأكملها صغيرة. مع الأخذ بعين الاعتبار تأثير الجلد عندما يمر التيار عبر الموصلات، فإن الذراع المتقاطع يستخدم هيكل لوحة مركبة من النحاس والفولاذ على شكل صندوق، والذي يمكن أن يقلل بشكل فعال من المقاومة وتوليد الحرارة. إن تخطيط نظام التيار العالي المعقول يجعل ممانعات التيار المختلفة أصغر.
تشغيل معدات القوات المسلحة المصرية أكثر استقرارًا والصهر أكثر أمانًا
تم تجهيز المحرك الهيدروليكي بأكمله بمراكم، والذي يعمل على استقرار ضغط النظام الهيدروليكي ويجعل المعدات تعمل بشكل أكثر استقرارًا. وفي الوقت نفسه، في حالات الطوارئ مثل انقطاع التيار الكهربائي، يمكن للمعدات الاستمرار في أداء العمليات غير المكتملة، مما يحسن سلامة الصهر.
تقليل استهلاك القطب الكهربائي
يمكن لنظام كسر القطب المضاد أن يقلل بشكل فعال من فرصة كسر القطب أثناء عملية الصهر. وعلى وجه الخصوص، فإن تجنب كسر القطب الكهربائي أثناء عملية صهر الخردة يعادل توفير فرن كامل من الفولاذ المنصهر وتقليل الخسائر الاقتصادية.
الجهاز سهل التشغيل وسهل الاستخدام
التحكم الآلي الكهربائي يعتمد واجهة الإنسان والآلة، والتي تحاكي شكل جسم الفرن الحقيقي وسهلة التشغيل. يمكن تشغيل كل من الخلط والتحميل والصهر والتنصت على الكمبيوتر.
كفاءة عالية في بدء القوس
باستخدام نوع جديد من نظام تعديل القطب الكهربائي، فإن التحكم في رفع القطب الكهربائي لفرن القوس الكهربائي لمطحنة الصلب يكسر تقنية التحكم في إرجاع الإشارة الفردية السابقة ويعتمد تقنية جمع الإشارات المتعددة وتقنية مقارنة إشارات PLC لزيادة سرعة بدء قوس القطب الكهربائي وتجنب التأثيرات طويلة المدى على فرن القوس الكهربائي أثناء عملية بدء القوس. نظام شبكة الطاقة على المستوى العلوي.
تنويع أنظمة إزالة الغبار
أنظمة إزالة الغبار المجهزة لدينا متنوعة ويمكن تجهيزها بأشكال مختلفة من معدات إزالة الغبار وفقًا لمتطلبات حماية البيئة في مختلف البلدان.
معلمات فرن القوس الكهربائي بقدرة 30 طن
EAF-30 طن معلمات المعدات الرئيسية
| القدرة المقدرة | 30 طن |
| الحد الأقصى لانتاج الصلب | 40 طنًا (الفولاذ المحتجز 5 طنًا) |
| القطر الداخلي لقشرة الفرن | φ4300 ملم |
| زاوية استغلال الفولاذ/الخبث (الحد الأقصى) | 20 درجة/12 درجة |
| قطر قطب الجرافيت | φ400 ملم |
| دائرة توزيع قطب الجرافيت | φ1100 ملم |
| القطب الأقصى للسكتة الدماغية | 3100 ملم |
| رفع/خفض سرعة القطب | 6/4.5 م/دقيقة |
| ارتفاع غطاء الفرن للرفع | 400 ملم |
| زاوية دوران غطاء الفرن | ~66 درجة |
| النظام الهيدروليكي: ضغط العمل | 12 ميجا باسكال |
| وسيلة العمل | ماء إيثيلين جلايكول |
| نظام الهواء المضغوط: ضغط العمل | > 0.4 ميجا باسكال |
| استهلاك | 5 م 3 / ساعة |
| المحول: القدرة المقدرة | 16 ميجا فولت أمبير |
| الجهد الأساسي | 35 كيلو فولت |
| الجهد الثانوي | 430 ~ 342.5 ~ 220 فولت 13 مستوى |
| التيار الثانوي | 26917 أ |
| طريقة تنظيم الجهد | تنظيم الجهد الكهربائي عند التحميل |
| طريقة منفذ المحطة الثانوية | مخرج جانبي △ مغلق داخليًا |
| طريقة التبريد | مبرد الماء بالزيت |
| شبكة قصيرة: قيمة المعاوقة | .60.65+j2.7mΩ |
| معامل عدم الاتزان ثلاثي المراحل | ≥5% |
| نظام مياه التبريد: ضغط المدخل | 0.5Ｍpa (حلقة مغلقة) 0.35Mpa (حلقة مفتوحة) |
| درجة حرارة المدخل | ≥35 درجة مئوية |
| درجة حرارة المخرج | ≥55 درجة مئوية |
| استهلاك | ~480 م3/ساعة |
البيانات الفنية لمحول فرن القوس الكهربائي 30 طن:
| SN | غرض | المعلمة |
| 1 | القدرة المقدرة | 16000 كيلو فولت أمبير |
| 2 | الجهد الأساسي | 35 كيلو فولت/350 فولت ~ 295 فولت ~ 146 فولت |
| 3 | طريقة تنظيم الجهد | محرك 12 مرحلة ينظم الجهد مع الحمل |
| 4 | التصنيف الحالي الأساسي | 264 أ |
| 5 | التيار المقنن الثانوي | 26 كيلو أمبير |
| 6 | طريقة اتصال الخط | Y.dll |
| 7 | طريقة الدخول والخروج | أعلى داخل وخارج الجانب |
| 8 | طريقة التبريد | مبرد الماء لتدوير الزيت القسري |
نطاق 30 توريد لفرن القوس الكهربائي
باعتبارها واحدة من الشركات المصنعة الشهيرة لأفران القوس الكهربائي في الصين، تقدم Sanrui خدمة تصنيع OEM مخصصة تتوافق مع رسم فرن القوس الكهربائي المقدم من العملاء على النحو التالي:
جسم الفرن: غلاف الفرن، آلية باب الفرن، آلية صنبور التنصت
سقف الفرن: سقف الفرن الأنبوبي المبرد بالماء، والسقف المركزي المقاوم للحرارة (هذا رسم ينتجه البائع، ويصنعه المشتري)
آلية رفع وتدوير فتحة الفرن: آلية رفع غطاء الفرن (الأسطوانة، السلسلة، الترس، إلخ)، (إطار Γ)، آلية الدوران، آلية القفل الدوارة
آلية الإمالة: إطار على شكل قوس، قاعدة، أسطوانة هيدروليكية قابلة للإمالة
ذراع القطب الكهربائي وآلية الرفع: ذراع دعم القطب الكهربائي، جهاز تثبيت القطب الكهربائي، آلية الرفع
الشبكة القصيرة: حامل من الفولاذ المقاوم للصدأ، معوض، كابل مبرد بالماء، حامل من الفولاذ المقاوم للصدأ، أنبوب نحاسي موصل مبرد بالماء
نظام مياه التبريد: موزع مدخل المياه، خزان المياه الراجعة، مقياس الضغط، مقياس الحرارة، الصمام
النظام الهيدروليكي: المحرك، المضخة، الفلتر، الخزان، صمام التحكم، المركم
نظام إمداد الطاقة عالي الجهد: مفتاح العزل، محول الجهد، قاطع الدائرة الكهربائية، محول التيار، مانع الصواعق، إلخ.
محول فرن كهربائي
النظام الكهربائي ذو الجهد المنخفض
خزانة الطاقة ذات الجهد المنخفض، خزانة PLC، وحدة التشغيل الرئيسية، وحدة التحكم الأمامية للفرن، صندوق التشغيل الهيدروليكي، مستشعر التحكم، مفتاح الحد، إلخ.
نظام التحكم الآلي: سيمنز PLC
عملية صناعة الصلب بفرن القوس الكهربائي
01
تتضمن العملية الأساسية لصناعة الفولاذ بفرن القوس الكهربائي في مطحنة الصلب إزالة الخبث، وشحن المعادن، وإمدادات الطاقة، والصهر، والأكسدة، والتكرير والتكرير. اعتمادًا على خصائص نوع الفولاذ الذي يتم صهره، هناك طرق تشغيل مختلفة. تتكون عملية الصهر بشكل أساسي من ثلاث مراحل: الذوبان والأكسدة والاختزال.
02
مع التطور المستمر للتكنولوجيا، فإن عملية تصنيع الفولاذ بفرن القوس الكهربائي EAF شهدت أيضًا تغيرات كبيرة. خلال فترة الذوبان، يتم استخدام الطاقة المساعدة لتسريع الذوبان، مثل حقن الأكسجين الزيتي، أو الأكسجين الغازي الطبيعي، أو أكسجين الفحم المسحوق. يتم تقصير وقت الذوبان لكل فرن بمقدار 15 إلى 20 دقيقة، ويمكن تقليل استهلاك الطاقة بمقدار 50 إلى 60 كيلووات ساعة/طن؛
03
خلال فترة الأكسدة، يمكن أن تؤدي إجراءات مثل إزالة الفسفرة المبكرة، والاستخدام المكثف للأكسجين، ورش المسحوق لتكوين خبث رغوي، والارتفاع السريع في درجة الحرارة إلى تقليل كمية إزالة الكربنة المؤكسدة من 0.3% في العمليات التقليدية إلى 0.1% إلى 0.15%، وبالتالي تقصير عملية الأكسدة. الفترة بنسبة 50%. فوق.
04
في فترة التخفيض، يتم استبدال إزالة الأكسدة الانتشارية في العملية التقليدية بشكل أساسي بإزالة الأكسدة الهطولية، ويتم استكمال إزالة الأكسدة الانتشارية. يجب إنتاج الخبث الأبيض أو خبث الكربيد. كل فرن صهر يستغرق من 3 إلى 4 ساعات، واستهلاك الطاقة يصل إلى 600 إلى 700kWh/t. لا يمكن تحقيق تأثير التكرير المتوقع فحسب، بل يتم ضمان جودة الفولاذ ويمكن تقصير وقت التخفيض بأكثر من 60%.
05
أثناء تحسين جودة الفولاذ المنصهر، أدى تحسين العملية أيضًا إلى زيادة الإنتاجية بحوالي 20%، وتقليل استهلاك الطاقة بنسبة 10% إلى 15%، وتقليل استهلاك القطب الكهربائي بحوالي 8%، مما يحقق فوائد اقتصادية كبيرة.
تحسين تكنولوجيا فرن القوس الكهربائي Sanrui
بعد تحسين تكنولوجيا فرن القوس الكهربائي EAF، حققت Sanrui أفضل توازن بين المواد الخام، التسخين المسبق للخردة، الحفاظ على الطاقة وحماية البيئة، التحكم في عملية الصهر، التحكم الآلي، دورة الصهر والقدرة الإنتاجية. يقوم فرن القوس الكهربائي بإدخال الطاقة الكهربائية إلى فرن صناعة الصلب بالقوس الكهربائي من خلال أقطاب الجرافيت، ويستخدم القوس الموجود بين نهاية القطب والشحنة كمصدر للحرارة لصناعة الفولاذ.
يستخدم فرن القوس الكهربائي الصناعي 30 طن الطاقة الكهربائية كمصدر للحرارة ويمكنه تعديل الجو في الفرن، وهو مفيد للغاية لصهر أنواع الفولاذ التي تحتوي على عناصر مؤكسدة بسهولة أكبر. استخدم غاز المداخن ذو درجة الحرارة العالية المنبعث من الأفران الكهربائية لتسخين المواد الخام مسبقًا من خلال التكنولوجيا والمعدات لتحقيق كفاءة عالية وتوفير الطاقة وحماية البيئة وإنتاجية عالية.
مع تحسين معدات فرن القوس الكهربائي لمصنع الصلب وتكنولوجيا الصهر، وتطوير صناعة الطاقة الكهربائية، تستمر تكلفة فولاذ الفرن الكهربائي في الانخفاض. في الوقت الحاضر، لا يتم استخدام الأفران الكهربائية فقط لإنتاج سبائك الفولاذ، ولكن أيضًا لإنتاج كريات الصلب الكربوني العادي وخام الحديد المركز.
الخدمات المقدمة من Sanrui
1. يمكن لشركة Sanrui توفير تخطيط الأساس لفرن القوس الكهربائي 30 طن ورسومات فرن القوس الكهربائي
2. سوف ترسل شركة Sanrui مهندسين إلى المصنع الخاص بك لتثبيت الآلة وتصحيح الأخطاء، مما يوفر خدمة ما بعد البيع جديرة بالثقة.
3. توفر شركة Sanrui تدريبًا لموظفي التشغيل والصيانة، كما أن معدات الصهر سهلة التشغيل والصيانة.
4. سعر تنافسي وجودة ممتازة
5. انخفاض الاستثمار وكفاءة الإنتاج العالية ومعدل العائد المرتفع
6. تتميز معدات الصهر بأداء مستقر وإنتاج آمن
7. يمكن تخصيص فرن القوس الكهربائي لصناعة الفولاذ وفقًا للاحتياجات المختلفة
8. يمكن تعديل القدرة الإنتاجية وفقا لمتطلبات العملاء
9. صديقة للبيئة، استهلاك منخفض للطاقة
تتمتع Sanrui بخبرة غنية في تصميم وتصنيع وتركيب وتصحيح الأخطاء وتشغيل معدات عملية صناعة الصلب.
تقدم Sanrui الاستشارات الهندسية والبحث والتطوير والتصميم وتوريد المعدات وتكامل الأنظمة وتجميع البرامج والبناء والتركيب وتصحيح الأخطاء وإدارة المشاريع والخدمات الفنية والتدريب وتوجيه الإنتاج والتشغيل والصيانة وتوريد قطع الغيار وغيرها من الخدمات الهندسية والفنية الشاملة.
أرسل لنا تفاصيل مشروعك وسيقوم فريقنا الهندسي بتصميم حل خط إنتاج صناعة الفولاذ بفرن القوس الكهربائي وفقًا لاحتياجاتك.
