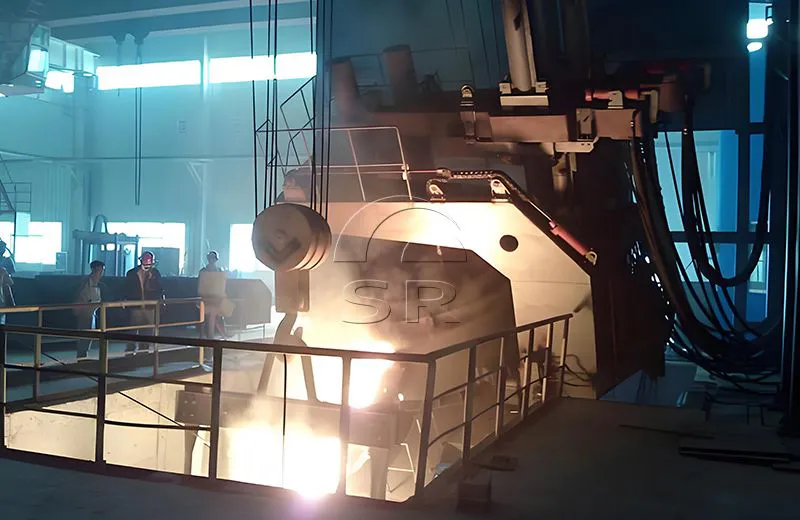

مقدمة عن فرن القوس الكهربائي 15 طن
يتم استخدام فرن القوس الكهربائي 15 طن في عملية تصنيع الصلب القصيرة، وذلك باستخدام 100% من خردة الفولاذ أو خردة الفولاذ + الحديد المنصهر (الحديد الخام)، أو خردة الفولاذ + الحديد الإسفنجي (DRI) كمواد خام لصناعة الفولاذ.
يتكون فرن القوس الكهربائي الصناعي من ثلاثة أجزاء (جسم الفرن السفلي، جسم الفرن العلوي وسقف الفرن)، والتي يمكن إمالتها هيدروليكيًا.
مقدمة عن فرن القوس الكهربائي 15 طن
يتم استخدام فرن القوس الكهربائي 15 طن في عملية تصنيع الصلب القصيرة، وذلك باستخدام 100% من خردة الفولاذ أو خردة الفولاذ + الحديد المنصهر (الحديد الخام)، أو خردة الفولاذ + الحديد الإسفنجي (DRI) كمواد خام لصناعة الفولاذ.
تستخدم الطاقة الكهربائية في إذابة خردة الفولاذ. يتكون قوس بين المادة المشحونة والقطب. الحرارة الناتجة عن القوس تذيب الخردة.
يتكون فرن القوس الكهربائي الصناعي من ثلاثة أجزاء (جسم الفرن السفلي، جسم الفرن العلوي وسقف الفرن)، والتي يمكن إمالتها هيدروليكيًا.
الحاوية السفلية والحاوية العلوية والجزء الداخلي من الجزء العلوي مبطنة بمواد مقاومة للحرارة. عادة ما يتكون الجزء الخارجي والعلوي للحاوية من هياكل فولاذية مبردة بالماء.
التطبيق الرئيسي لفرن القوس الكهربائي 15 طن
يستخدم لصهر الفولاذ العادي
فولاذ كربوني عالي الجودة
مختلف سبائك الفولاذ والفولاذ المقاوم للصدأ
ميزات معدات فرن القوس الكهربائي سعة 15 طن
فرن القوس الكهربائي من سلسلة HX 15 طن عبارة عن شكل شحن علوي مفتوح بغطاء فرن. وفقا لمطابقة الطاقة، يتم تقسيمها إلى طاقة عادية، طاقة عالية، وقوة فائقة؛ وفقًا لوضع التشغيل، يتم تقسيمه إلى نوعين: التشغيل الصحيح والتشغيل الصحيح؛ ينقسم وضع التنصت الفولاذي إلى التنصت على الفولاذ من صنبور التنصت الفولاذي والتنصت الفولاذي السفلي اللامركزي (EBT).
اعتماد تكنولوجيا شاملة لاستخدام الطاقة، مجهزة بمسدس الأكسجين الكربوني لباب الفرن ومسدس الأكسجين العنقودي على جدار الفرن، فإن الاحتراق الثانوي لثاني أكسيد الكربون المتسرب من المجمع المنصهر يستفيد بشكل فعال من الطاقة الكيميائية في غاز المداخن لتقليل استهلاك الطاقة وإنتاج خبث الرغوة .
اعتماد تكنولوجيا مقاومة عالية، وزيادة الجهد الثانوي، وتحقيق ذوبان القوس الطويل، والقوس مستقر نسبيًا. إنه يقلل من التأثير على شبكة الطاقة، ويكون تيار نظام الدائرة القصيرة أصغر، مما يقلل من استهلاك الطاقة واستهلاك القطب الكهربائي، ويحسن المدخلات الفعالة للكهرباء.
تركيبة معدات فرن القوس الكهربائي
مجموعة كاملة من المعدات لفرن القوس الكهربائي 15 طن تشمل جسم الفرن، منصة إمالة، سيارة نقل من الفولاذ المنصهر، غطاء فرن مبرد بالماء وجهاز تجميع الدخان، آلية رفع دوران غطاء الفرن، ذراع متقاطع موصل مركب من النحاس والفولاذ وجهاز رفع كهربائي، الشبكة القصيرة الثانوية، النظام الهيدروليكي، نظام تبريد المياه، نظام نفخ الأرجون، محول الفرن المغرفة، نظام الجهد العالي، التحكم الكهربائي بالجهد المنخفض ونظام التحكم الآلي PLC.
المزايا التقنية لـ Sanrui EAF
استهلاك منخفض للطاقة وخفض التكلفة
نظام التيار العالي لفرن القوس الكهربائي المعدني يستخدم النحاس النقي كوسيط موصل، ومقاومة الحلقة بأكملها صغيرة. مع الأخذ بعين الاعتبار تأثير الجلد عندما يمر التيار عبر الموصلات، فإن الذراع المتقاطع يستخدم هيكل لوحة مركبة من النحاس والفولاذ على شكل صندوق، والذي يمكن أن يقلل بشكل فعال من المقاومة وتوليد الحرارة. إن تخطيط نظام التيار العالي المعقول يجعل ممانعات التيار المختلفة أصغر.
تشغيل معدات EAF أكثر استقرارًا والصهر أكثر أمانًا
تم تجهيز المحرك الهيدروليكي بالكامل بمراكم، والذي يعمل على استقرار ضغط النظام الهيدروليكي ويجعل المعدات تعمل بشكل أكثر استقرارًا. وفي الوقت نفسه، في حالات الطوارئ مثل انقطاع التيار الكهربائي، يمكن للمعدات الاستمرار في أداء العمليات غير المكتملة، مما يحسن سلامة الصهر.
تقليل استهلاك القطب الكهربائي
يمكن لنظام كسر القطب المضاد أن يقلل بشكل فعال من فرصة كسر القطب أثناء عملية الصهر. وعلى وجه الخصوص، فإن تجنب كسر القطب الكهربائي أثناء عملية صهر الخردة يعادل توفير فرن كامل من الفولاذ المنصهر وتقليل الخسائر الاقتصادية.
المعدات سهلة التشغيل وسهلة التشغيل للاستخدام
التحكم الآلي الكهربائي يعتمد واجهة الإنسان والآلة، والتي تحاكي شكل جسم الفرن الحقيقي وسهلة التشغيل. يمكن تشغيل كل من الخلط والتحميل والصهر والتنصت على الكمبيوتر.
كفاءة عالية في بدء القوس
باستخدام نوع جديد من نظام تعديل القطب الكهربائي، فإن التحكم في رفع القطب الكهربائي لفرن القوس الكهربائي الصناعي يكسر تقنية التحكم في إرجاع الإشارة الفردية السابقة ويعتمد تقنية تجميع الإشارات المتعددة وتقنية مقارنة إشارات PLC لزيادة سرعة بدء قوس القطب الكهربائي وتجنب التأثيرات طويلة المدى على فرن القوس الكهربائي المعدني أثناء عملية بدء القوس. نظام شبكة الطاقة على المستوى العلوي.
تنويع أنظمة إزالة الغبار
أنظمة إزالة الغبار المجهزة لدينا متنوعة ويمكن تجهيزها بأشكال مختلفة من معدات إزالة الغبار وفقًا لمتطلبات حماية البيئة في مختلف البلدان.
معلمات فرن القوس الكهربائي 15 طن
EAF-15 طن معلمات المعدات الرئيسية
| لا. | غرض | وحدة | حدود |
| 1 | نوع إي إف | تعيين | إي بي تي |
| 2 | القدرة المقدرة | ر | 15 |
| متوسط القدرة | ر | 18 | |
| الحد الأقصى لحجم التنصت | ر | 22 | |
| 3 | محول الطاقة المقدرة | كيلو فولت أمبير | 9000 |
| 4 | انقر للاستفادة من الوقت | دقيقة | 90 |
| 5 | السلطة على ساعات | دقيقة | 75 |
| 6 | استهلاك الطاقة | كيلو فولت أمبير | ≥600 |
معلمات مكونات EAF-15 طن
| لا. | غرض | شأحمق | صأراميترات | ملاحظة |
| 1 | محول | |||
| القوة المقدرة | كيلو فولت أمبير | 9000 | يمكن التحميل الزائد بنسبة 20% لفترة طويلة | |
| الزائد 20% | ||||
| الجهد الأساسي | كيلو فولت | 20 | ||
| الجهد الثانوي | V | 270-252-135 فولت | 5 التروس | |
| التيار الثانوي | أ | 20620أ | ||
| تنظيم الجهد | تحميل خارج | |||
| نوع التبريد | OFWF | |||
| 2 | فقذيفة الفرن | |||
| القطر الداخلي | مم | Φ3800 | ||
| 3 | لشحن النظام الحالي | |||
| عامل عدم التوازن المعاوقة | % | |||
| القيمة المطلقة للتفاعل لكل مرحلة | 2.46 مΩ | |||
| 4 | نظام القطب | |||
| قطر القطب | مم | Φ350 | قطب الجرافيت | |
| دائرة توزيع الأقطاب الكهربائية | مم | Φ960 | ||
| سرعة الرفع | م/دقيقة | أعلى/أسفل: 6/4 | ||
| ارتفاع رفع القطب | مم | 2800 | ||
| رفع وضع القيادة | التحكم الهيدروليكي | |||
| 5 | نظام إمالة | |||
| التنصت على زاوية الميل | ° | 20 | ||
| زاوية الخبث | ° | 15 | ||
| 6 | دوران السقف | |||
| ارتفاع الرفع | مم | 400 | ||
| زاوية دوران السقف | ° | 72 | ||
| وقت دوران السقف | درجة / ثانية | 1~2 | ||
| 7 | دبليونظام التبريد بعد | |||
| معدل التدفق | م3/ساعة | 320 | ||
| ضغط المدخل | الآلام والكروب الذهنية | 0.3~0.4 | ||
| درجة حرارة المدخل | درجه مئوية | |||
| درجة حرارة المخرج | درجه مئوية | |||
| 8 | محطة هيدروليكية | |||
| الضغط المقدر | 17.5 ميجا باسكال | |||
| ضغط العمل | 10 ميجا باسكال | |||
| محرك | ن = 30 كيلو واط | وحدتان (واحدة للاستخدام وواحدة للنسخ الاحتياطي) | ||
| تراكم | 100Lx6 | |||
| وسط هيدروليكي | الزيت الهيدروليكي | |||
| 9 | مركزية التشحيم | |||
| حجم الخزان | ل | 30 | ||
| أقصى ضغط العمل | الآلام والكروب الذهنية | 21 | ||
| وسط التشحيم | شحم جاف مقاوم لدرجات الحرارة العالية | |||
نطاق توريد فرن القوس الكهربائي
كمصدر صغير لأفران القوس الكهربائي في الصين، تقدم شركة Sanrui خدمة شراء فرن القوس الكهربائي من خلال خدمة مخصصة على النحو التالي:
جسم الفرن: غلاف الفرن، آلية باب الفرن، آلية صنبور التنصت
سقف الفرن: سقف الفرن الأنبوبي المبرد بالماء، والسقف المركزي المقاوم للحرارة (هذا رسم ينتجه البائع، ويصنعه المشتري)
آلية رفع وتدوير فتحة الفرن: آلية رفع غطاء الفرن (الأسطوانة، السلسلة، الترس، إلخ)، (إطار Γ)، آلية الدوران، آلية القفل الدوارة
آلية الإمالة: إطار على شكل قوس، قاعدة، أسطوانة هيدروليكية قابلة للإمالة
ذراع القطب المتقاطع وآلية الرفع: ذراع دعم القطب الكهربائي، جهاز تثبيت القطب الكهربائي، آلية الرفع
الشبكة القصيرة: حامل من الفولاذ المقاوم للصدأ، معوض، كابل مبرد بالماء، حامل من الفولاذ المقاوم للصدأ، أنبوب نحاسي موصل مبرد بالماء
نظام مياه التبريد: موزع مدخل المياه، خزان المياه الراجعة، مقياس الضغط، مقياس الحرارة، الصمام
النظام الهيدروليكي: المحرك، المضخة، الفلتر، الخزان، صمام التحكم، المركم
نظام إمداد الطاقة عالي الجهد: مفتاح العزل، محول الجهد، قاطع الدائرة الكهربائية، محول التيار، مانع الصواعق، إلخ.
محول فرن كهربائي
النظام الكهربائي ذو الجهد المنخفض
خزانة الطاقة ذات الجهد المنخفض، خزانة PLC، وحدة التشغيل الرئيسية، وحدة التشغيل الأمامية للفرن، صندوق التشغيل الهيدروليكي، مستشعر التحكم، مفتاح الحد، إلخ.
نظام التحكم الآلي: سيمنز PLC
عملية صناعة الصلب بفرن القوس الكهربائي
01
تتضمن العملية الأساسية لصناعة الصلب بفرن القوس الكهربائي الصناعي إزالة الخبث، وشحن المعادن، وإمدادات الطاقة، والصهر، والأكسدة، والتكرير المختزل، والتنصت. اعتمادًا على خصائص نوع الفولاذ الذي يتم صهره، هناك طرق تشغيل مختلفة. تتكون عملية الصهر بشكل أساسي من ثلاث مراحل: الذوبان والأكسدة والاختزال.
02
مع التطور المستمر للتكنولوجيا، شهدت عملية تصنيع الصلب بفرن القوس الكهربائي المعدني أيضًا تغيرات كبيرة. خلال فترة الذوبان، يتم استخدام الطاقة المساعدة لتسريع الذوبان، مثل حقن الأكسجين الزيتي، أو الأكسجين الغازي الطبيعي، أو أكسجين الفحم المسحوق. يتم تقصير وقت الذوبان لكل فرن بمقدار 15 إلى 20 دقيقة، ويمكن تقليل استهلاك الطاقة بمقدار 50 إلى 60 كيلووات ساعة/طن؛
03
خلال فترة الأكسدة، يمكن أن تؤدي إجراءات مثل إزالة الفسفرة المبكرة، والاستخدام المكثف للأكسجين، ورش المسحوق لتكوين خبث رغوي، والارتفاع السريع في درجة الحرارة إلى تقليل كمية إزالة الكربنة المؤكسدة من 0.3% في العمليات التقليدية إلى 0.1% إلى 0.15%، وبالتالي تقصير عملية الأكسدة. الفترة بنسبة 50%. فوق.
04
في فترة التخفيض، يتم استبدال إزالة الأكسدة الانتشارية في العملية التقليدية بشكل أساسي بإزالة الأكسدة الهطولية، ويتم استكمال إزالة الأكسدة الانتشارية. يجب إنتاج الخبث الأبيض أو خبث الكربيد. كل فرن صهر يستغرق من 3 إلى 4 ساعات، واستهلاك الطاقة يصل إلى 600 إلى 700kWh/t. لا يمكن تحقيق تأثير التكرير المتوقع فحسب، بل يتم ضمان جودة الفولاذ ويمكن تقصير وقت التخفيض بأكثر من 60%.
05
أثناء تحسين جودة الفولاذ المنصهر، أدى تحسين العملية أيضًا إلى زيادة الإنتاجية بحوالي 20%، وتقليل استهلاك الطاقة بنسبة 10% إلى 15%، وتقليل استهلاك القطب الكهربائي بحوالي 8%، مما يحقق فوائد اقتصادية كبيرة.
تحسين تكنولوجيا فرن القوس الكهربائي من Sanrui
بعد تحسين تكنولوجيا فرن القوس الكهربائي الصناعي، حققت Sanrui أفضل توازن بين المواد الخام، التسخين المسبق للخردة، الحفاظ على الطاقة وحماية البيئة، التحكم في عملية الصهر، التحكم الآلي، دورة الصهر والقدرة الإنتاجية. يقوم فرن القوس الكهربائي بإدخال الطاقة الكهربائية إلى فرن صناعة الصلب بالقوس الكهربائي من خلال أقطاب الجرافيت، ويستخدم القوس بين نهاية القطب والشحنة كمصدر للحرارة لصناعة الفولاذ.
يستخدم فرن القوس الكهربائي المعدني الطاقة الكهربائية كمصدر للحرارة ويمكنه تعديل الجو في الفرن، وهو أمر مفيد للغاية لصهر أنواع الفولاذ التي تحتوي على عناصر مؤكسدة بسهولة أكبر. استخدم غاز المداخن ذو درجة الحرارة العالية المنبعث من الأفران الكهربائية لتسخين المواد الخام مسبقًا من خلال التكنولوجيا والمعدات لتحقيق كفاءة عالية وتوفير الطاقة وحماية البيئة وإنتاجية عالية.
مع تحسين معدات أفران القوس الكهربائي المعدني وتكنولوجيا الصهر، وتطوير صناعة الطاقة الكهربائية، تستمر تكلفة فولاذ الفرن الكهربائي في الانخفاض. في الوقت الحاضر، لا يتم استخدام الأفران الكهربائية فقط لإنتاج سبائك الفولاذ، ولكن أيضًا لإنتاج كريات الصلب الكربوني العادي وخام الحديد المركز.
الخدمات المقدمة من Sanrui
1. كمصدر صغير لفرن القوس الكهربائي في الصين، يمكن لشركة Sanrui توفير تخطيط الأساس ورسومات التخطيط
2. سوف ترسل شركة Sanrui مهندسين إلى المصنع الخاص بك لتثبيت الآلة وتصحيح الأخطاء، مما يوفر خدمة ما بعد البيع جديرة بالثقة.
3. توفر شركة Sanrui تدريبًا لموظفي التشغيل والصيانة، كما أن معدات الصهر سهلة التشغيل والصيانة.
4. شراء فرن القوس الكهربائي بأسعار تنافسية وجودة ممتازة
5. انخفاض الاستثمار وكفاءة الإنتاج العالية ومعدل العائد المرتفع
6. تتميز معدات الصهر بأداء مستقر وإنتاج آمن
7. شراء فرن القوس الكهربائي يمكن تخصيصه وفقًا للاحتياجات المختلفة
8. يمكن تعديل القدرة الإنتاجية وفقا لمتطلبات العملاء
9. صديقة للبيئة، استهلاك منخفض للطاقة
تتمتع Sanrui بخبرة جيدة في التصميم والتصنيع والتركيب والتشغيل لمعدات معالجة أفران صناعة الفولاذ.
أرسل لنا تفاصيل مشروعك لشراء فرن القوس الكهربائي وسيقوم فريق المهندسين لدينا بتصميم خطة إنتاج فرن القوس الكهربائي لصناعة الفولاذ بناءً على احتياجاتك.
