كابل مبرد بالماء

يتم لحام قطب الكابل العادي المبرد بالماء بأنبوب نحاسي وقضيب نحاسي ولا يرتبط بشكل وثيق بالمعدات؛

يتم تجديل الموصلات بأسلاك نحاسية عارية، مع نصف قطر انحناء كبير؛

يتم استخدام خرطوم مطاطي عادي للأكمام الواقية الخارجية، مع مقاومة الضغط المنخفض؛

يتم تثبيت الجلبة والقطب الكهربائي بواسطة مشبك عادي، مع خاصية الختم الضعيفة وتسرب الماء بسهولة.

يشارك:

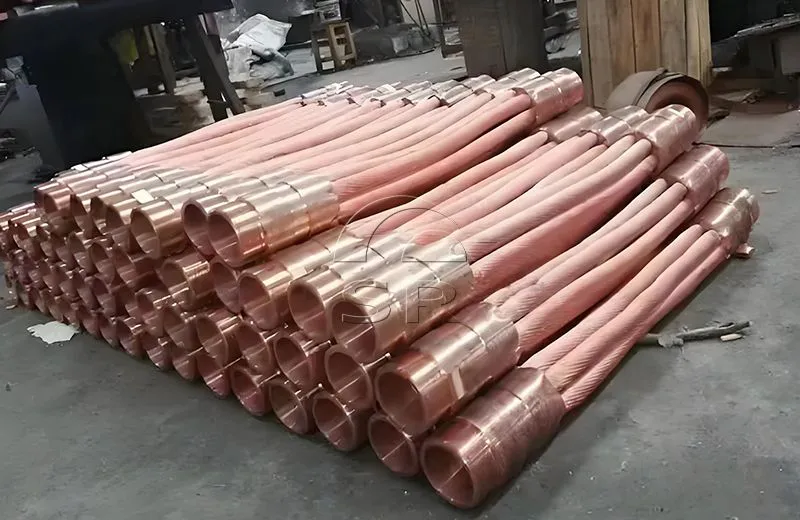

مقدمة عن كابل تبريد المياه

مقدمة عن كابل تبريد المياه

1) يتم لحام قطب الكابل العادي المبرد بالماء بأنبوب نحاسي وقضيب نحاسي ولا يرتبط بشكل وثيق بالمعدات ؛ يتم تجديل الموصلات بأسلاك نحاسية عارية، مع نصف قطر انحناء كبير؛ يتم استخدام خرطوم مطاطي عادي للأكمام الواقية الخارجية، مع مقاومة الضغط المنخفض؛ يتم تثبيت الجلبة والقطب الكهربائي بواسطة مشبك عادي، مع خاصية الختم الضعيفة وتسرب الماء بسهولة.


2) إن قطب الكابل المبرد بالماء عالي الجودة مصنوع من شريط النحاس الصلب عن طريق الدوران والطحن، ويتم تخميل السطح أو تعليبه؛ الأسلاك مصنوعة من أسلاك مطلية بالمينا منسوجة بواسطة آلة لف التحكم العددي، مع مرونة عالية ونصف قطر انحناء صغير؛ أنبوب الغلاف الخارجي يستخدم أنبوب المطاط الصناعي مع طبقة داخلية معززة، مع مقاومة الضغط العالي. يجب تثبيت الجلبة والقطب الكهربائي عن طريق البثق البارد بمشبك نحاسي أو مشبك من الفولاذ المقاوم للصدأ على معدات احترافية، مع خاصية إغلاق جيدة وعدم تسرب الماء.

متطلبات الأداء للكابلات المبردة بالماء

جهد الانهيار للغمد الخارجي للأنابيب المطاطية للمياه -الكابل المبرد V ≥ 2300 فولت.

مقاومة ضغط الماء العامل للأنبوب المطاطي الغمد الخارجي للكابل المبرد بالماء P ≥ 0.6Mpa.

لا يوجد تسرب لمياه التبريد عند واجهة خرطوم الغلاف الخارجي والقطب الكهربائي.

يجب تثبيت الرصاص الناعم والقطب الكهربي بالبرد البثق على معدات خاصة.

شد الاختبار لمساحة مقطعية اسمية 200 مم2 هو 15 كيلو نيوتن. على هذا الأساس، يجب زيادة قيمة شد الاختبار بمقدار 5 كيلو نيوتن لكل زيادة قدرها 100 مم 2 في مساحة المقطع الاسمية للكابل المبرد بالماء.

أقصى درجة حرارة سطح الماء- يجب ألا يزيد الكابل المبرد (بما في ذلك الاتصال) عن 40 درجة مئوية.

الأنواع وخصائص الكابلات المبردة بالماء

كابل مبرد بالماء لفرن القوس الكهربائي: سطح القطب مطلي بالقصدير، مقاوم للتآكل، مع موصلية جيدة. النهاية مزودة بحلقة رفع، مناسبة للتركيب في الموقع. يتم تثبيت الأنبوب المطاطي والقطب الكهربائي بمشبكين من الفولاذ المقاوم للصدأ، آمنين وموثوقين. الغلاف الواقي الخارجي مصنوع من أنبوب مطاطي عالي الجودة، مرن، مع أداء جيد في الانحناء. الموصل المرن مصنوع من سلك مطلي بالمينا عالي القوة، مقاوم للتآكل، بدون تأثير على الجلد السطحي.

كابل مبرد بالماء لفرن القوس المغمور: تتم معالجة القطب بقضيب نحاسي كامل؛ الموصل المرن مصنوع من سلك مطلي بالمينا، ولا يوجد صدأ أخضر في الاستخدام طويل الأمد؛ الأنبوب المطاطي ذو الغلاف الخارجي مقاوم لضغط الماء العالي ولن ينكسر؛ مسار مياه التبريد سلس وتأثير التبريد جيد. يتميز الأنبوب المطاطي ذو الغلاف الخارجي بجهد عالي لمقاومة الثقب، ونقل تيار كبير، والسلامة والموثوقية؛ مواصفات ونماذج مختلفة للمستخدمين.

كابلات الطاقة المبردة بالماء في فرن Electroslag: يحتوي القطب على مجموعة متنوعة من الهياكل (نوع الحافة المسطحة، ونوع فم الجرس، ونوع القطب الكهربائي الدوار)، ومواضع المدخل والمخرج لها ثلاثة أنواع (على جانب القطب الكهربائي؛ على مستوى الحافة؛ على وجه نهاية القطب الكهربائي) ؛ الموصل المرن مصنوع من سلك مطلي بالمينا، ولا يوجد صدأ أخضر في الاستخدام طويل الأمد؛ الأنبوب المطاطي ذو الغلاف الخارجي مقاوم لضغط الماء العالي ولن ينكسر؛ مسار مياه التبريد سلس وتأثير التبريد جيد. يتميز الأنبوب المطاطي ذو الغلاف الخارجي بجهد عالي لمقاومة الثقب، ونقل تيار كبير، والسلامة والموثوقية؛ مواصفات ونماذج مختلفة للمستخدمين.

كابل تبريد الماء بفرن القوس المغمور: مادة القطب الكهربائي هي T2 من النحاس الأحمر، ويمكن تصنيع هيكل القطب وفقًا لمتطلبات المستخدم، والسطح معلب؛ يمكن تحديد موضع مدخل ومخرج المياه وفقًا لموضع تركيب معدات المستخدم. الأنبوب المطاطي ذو الغلاف الخارجي يخضع لعلاج الحماية من الحرائق بدرجة حرارة عالية، وهو مناسب لبيئة العمل لفرن القوس المغمور وآمن وموثوق في نقل التيار الكبير.

كابل مبرد بالماء لفرن التفريغ: أحد طرفي قطب الكابل هو من نوع صامولة قفل الفم القرني، متصل بحلقة الحث في فرن التفريغ، والطرف الآخر من هيكل القطب هو من نوع الحافة المسطحة، متصل بـ المكثف. الأنبوب المطاطي ذو الغلاف الخارجي للكابل لديه حلقة ختم مستدقة، وذلك لضمان الختم مع غلاف فرن الفراغ. يحتوي الكابل المبرد بالماء الموجود داخل الفرن الفراغي على معالجة حماية من درجات الحرارة العالية على الغلاف الخارجي. يدخل ماء التبريد للكابل المبرد بالماء مباشرة إلى الحلقة الحثية في الفرن الفراغي لتدوير التبريد. يتم استخدامه على نطاق واسع في فرن التلبيد الفراغي للمواد المغناطيسية NdFeB، ويمكن أن يحل محل الكابلات المستوردة.

كابل مبرد بالماء لفرن التردد المتوسط: يستخدم الموصل الناعم سلكًا مطليًا بالمينا، عند نقل تيار التردد المتوسط، ليس له أي تأثير على الجلد على السطح، كفاءة نقل الطاقة العالية، توليد حرارة منخفضة، والأنبوب المطاطي الخارجي ليس من السهل أن يتقادم. ; يتم تليين السلك المطلي بالمينا، ويكون الضغط عند جزء الاتصال بالقطب الكهربائي صغيرًا. عندما يتم إمالة الفرن وقلبه بشكل متكرر، فإن جزء الاتصال بين قطب الكابل المبرد بالماء والموصل المرن لن ينكسر.

المنتجات ذات الصلة

مجموعة الآلات والمعدات المعدنية المخصصة: فرن القوس الكهربائي، فرن القوس المغمور، فرن التكرير LF، فرن الفراغ ، الفرن التعريفي، نظام إزالة الغبار، معدات معالجة المياه، إلخ. توفير خدمات تكامل المعدات الأكثر تقدمًا، يمكن تخصيص المعدات المعدنية وفقًا للاحتياجات المختلفة للعملاء، ويمكن تعديل القدرة الإنتاجية وفقًا لمتطلبات العملاء.

سقف فرن القوس المغمور المبرد بالمياه

سقف فرن القوس المغمور المبرد بالمياه

يعد السقف المبرد بالماء لفرن القوس المغمور جزءًا مهمًا فرن القوس المغمور (المعروف أيضًا باسم فرن القوس الكهربائي، فرن كربيد الكالسيوم أو فرن التعدين)، والذي يستخدم بشكل أساسي لإغلاق الجزء العلوي من جسم الفرن وتحمل درجة الحرارة والضغط العاليين في الفرن.

الشبكة القصيرة

الشبكة القصيرة

أنظمة ناقل الشبكة القصيرة)، والمعروفة أيضًا باسم خط التيار العالي، تشير إلى المصطلح العام للسائل الحامل من طرف المخرج الثانوي من المحول إلى القطب (بما في ذلك القطب).

كوع السقف المبرد بالماء لنظام شفط الدخان

كوع السقف المبرد بالماء لنظام شفط الدخان

يتم استخدام مرفق السقف المبرد بالماء تستخدم بشكل رئيسي لتغيير اتجاه تدفق غاز المداخن في نظام انبعاث غاز المداخن. وفي الوقت نفسه، يتم استخدام نظام التبريد المائي لتقليل درجة حرارة الانحناء والبيئة المحيطة به لضمان التشغيل المستقر للنظام.

آلة توصيل الفتحات المفتوحة لفرن القوس المغمور

آلة توصيل الفتحات المفتوحة لفرن القوس المغمور

تشير آلة توصيل الفتحة المفتوحة لفرن القوس المغمور إلى المعدات الخاصة المستخدمة لفتح و سد مخرج الحديد عن طريق الفرن الكهربائي لتقليل القوس المغمور لصهر سبائك الحديد.

الحامل المشترك لفرن القوس المغمور

الحامل المشترك لفرن القوس المغمور

تتضمن سلسلة الإلكترود المدمج لفرن القوس المغمور ما يلي: إلكترود فرن القوس المغمور 12.5MVA، 16.5MVA مغمور قطب فرن القوس المغمور، قطب فرن القوس المغمور 25.5 ميجا فولت أمبير، قطب فرن القوس المغمور 30.0 ميجا فولت أمبير، إلخ.

جهاز رفع وتدوير غطاء الفرن

جهاز رفع وتدوير غطاء الفرن

يتكون جهاز رفع وتدوير غطاء الفرن من آلية رفع غطاء الفرن وآلية دوارة وإطار دوار.

غطاء الفرن المبرد بالماء

غطاء الفرن المبرد بالماء

يعتمد غطاء الفرن المبرد بالماء لفرن القوس على غطاء فرن تبريد الماء ذو الإطار الأنبوبي، وغطاء فرن التبريد المائي. تم تصميم الغطاء المبرد على شكل نصفين لسهولة الاستبدال والنقل.

المعوض المبرد بالماء

المعوض المبرد بالماء

المعوض المبرد بالماء بفرن القوس المغمور عبارة عن جهاز أنابيب يتكون من أنابيب داخلية وخارجية، وأنابيب مياه، ومؤشرات استطالة ودعامات ثابتة.

02

مشروع فرن القوس الكهربائي بقدرة 50 طنًا في البرازيل

1 EAF-50t/25 MVA كهربائي فرن القوس،
2 أفران تكرير LF-25t/5MVA،
نظام شحن أوتوماتيكي بالكامل للسبائك،
بالإضافة إلى المرافق العامة المساعدة الأخرى (مغرفة، عربة مغرفة، سلة مواد، إلخ.)...

03

فرن القوس الكهربائي 5 طن في أوزبكستان

محول فرن القوس الكهربائي الطاقة المقدرة 3600 كيلو فولت أمبير؛
القطر الداخلي لقشرة الفرن: φ3200mm؛
قطر القطب: φ300mm؛ متوسط كمية الصب: الحد الأقصى 12 طن.
