تشير آلة توصيل الفتحة المفتوحة لفرن القوس المغمور إلى المعدات الخاصة المستخدمة لفتح وسد مخرج الحديد عن طريق الفرن الكهربائي لتقليل القوس المغمور لصهر سبائك الحديد.

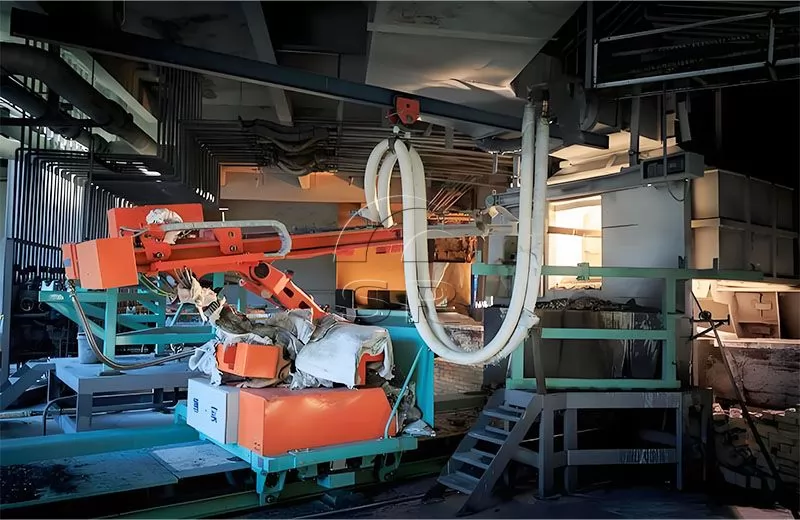

مقدمة عن آلة سدادة الفتحة المفتوحة لفرن القوس المغمور
تشير آلة توصيل الفتحة المفتوحة لفرن القوس المغمور إلى المعدات الخاصة المستخدمة لفتح وسد مخرج الحديد عن طريق الفرن الكهربائي لتقليل القوس المغمور لصهر سبائك الحديد.
آلة فصل فرن القوس المغمور مخصصة لأفران 6300KVA-80000KVA المصنوعة من الفيروكروم عالي الكربون، كربيد الكالسيوم، سبائك منغنيز السيليكون، حديد السيليكون، المنغنيز الحديدي عالي الكربون، السيليكون المعدني، الحديد والنيكل، إلخ.
يتم استخدام آلة فصل فرن القوس المغمور على نطاق واسع، ويمكن استخدام جميع الأفران الكهربائية المصنوعة من سبائك الحديد والأفران الكهربائية الكيميائية تقريبًا. مع هذه الآلة، يمكن إطالة عمر خدمة ثقب الفرن وفترة عمر الفرن بشكل كبير، ويمكن توفير كمية كبيرة من الطاقة الكهربائية والمواد الخام.
التكوين
تتكون آلة التعليق المفتوحة بشكل أساسي من جزء الفتحة المفتوحة، وجزء التوصيل، وجزء المشي، وآلية الرفع، والمحطة الهيدروليكية، وما إلى ذلك.
1) جزء الفتح: يتكون الجزء الافتتاحي من آلة فتح ومروحة. تعتمد آلة الحفر على هيكل المكبس اللولبي، الذي يتميز بمزايا الهيكل البسيط، والأبعاد الخارجية الصغيرة، وتردد التأثير العالي، وعزم الدوران الكبير وقوة الحفر الكبيرة. عند فتح الفرن، تدور آلة النقب أثناء الاصطدام وتتحرك بشكل متكرر حتى يتم فتح فتحة الفرن. يتم تشغيل المروحة بشكل أساسي بواسطة أسطوانة هيدروليكية لدفع عجلة السلسلة المثبتة على عربة الدفع، ومن ثم تقوم عجلة السلسلة بتشغيل المثقاب للتحرك للأمام والخلف، مع دفع كبير وتشغيل مستقر.
2) جزء التوصيل: يعتمد هذا الجزء هيكل الأسطوانة الهيدروليكية وأسطوانة الطين في السلسلة. ميزاته الرئيسية هي التمركز الجيد، وضع النقل البسيط، الأجزاء الأقل والصيانة اليومية المريحة. تحسين هيكل الختم الديناميكي، بشكل أساسي عدم عودة الطين أثناء انسداد الطين، وعمر الخدمة الطويل للأسطوانة الهيدروليكية. بالإضافة إلى ذلك، تم تجهيز عربة الدفع. يتم تثبيت أسطوانة حجب الطين على العربة ويتم دفعها بواسطة الأسطوانة الهيدروليكية لضبط المسافة بين أسطوانة حجب الطين وفوهة الفرن.
3) الجزء المتنقل: يتم تركيب أربع عجلات متحركة على دعم الإطار الرئيسي، ويتم تشغيل العجلات المتحركة بواسطة المحرك وناقل الحركة والسلسلة للتنقل على المسار الحلقي.
4) آلية الرفع: تم تصميمها بشكل أساسي لضبط فرق الارتفاع للخبث وشق الحديد أثناء تشغيل آلة سد الثقب. يتم استخدام ذراع التأرجح لقضيب التوصيل لتوصيل الهيكل بإطار الفتح والتوصيل، ويتم ضبط الارتفاع المركزي لآلة الفتح والتوصيل بواسطة مجموعتين من أسطوانات الرفع.
5) المحطة الهيدروليكية: يشترك الجزء المفتوح وجزء التوصيل في محطة هيدروليكية واحدة. المحطة الهيدروليكية عبارة عن محطة مضخة هيدروليكية مثبتة على الجانب، واحدة للاستخدام والأخرى للاستعداد. عند التشغيل، قم بتشغيل أحد المحركات الهيدروليكية لتلبية استخدام آلة الفصل، وواحد منهم في وضع الاستعداد. كل من آلة التوصيل وفتاحة الثقب تعمل لفترة قصيرة. يتوقف محرك مضخة الزيت للمحطة الهيدروليكية في أغلب الأحيان، ويجب أن تتوقف المضخة بعد الانتهاء من كل عملية فتح الثقب. يتم التحكم في كل مكون هيدروليكي بواسطة صمام الرجوع المحدد.
6) وضع التحكم في التشغيل هو التحكم في تشغيل المقبض المحلي والتحكم في تشغيل جهاز التحكم عن بعد اللاسلكي.
الميزات الهيكلية
يتم تركيب آلة فصل التعليق الهيدروليكي الكامل في الجزء السفلي من شعاع المستوى أمام المرجل (مع تركيب شماعة).
مبدأ العمل لآلة توصيل الفتحة المفتوحة المعلقة هو أنه يتم استخدام مجموعتين من الآليات لإكمال إجراءات الفتحة المفتوحة والتوصيل، ويتم ترتيب آلة الفتحة المفتوحة وآلة التوصيل تحت الرافعة الجارية.
أثناء النقر، يرسل دافع الفتاحة الفتاحة إلى مقدمة الفرن، ثم تدور الفتاحة وتضرب الفرن حتى يتم فتح فتحة الفرن، وفي النهاية تعيد الفتاحة.
عند اكتمال التنصت، ابدأ تشغيل الجانب الأيسر والأيمن من آلة سد الثقب، وادفع آلة سد الثقب إلى مقدمة الفرن، وقم بمحاذاتها مع فتحة الفرن، وادفع أسطوانة سد الطين إلى الموضع المناسب لفتحة الفرن ، ادفع الطين المقاوم للحرارة لسد الثقب، وبعد اكتمال إجراء سد الثقب، قم بتشغيل الرافعة لسحب مجموعة الآلية الكاملة من منطقة درجة الحرارة العالية أمام الفرن.
ميزة استخدام آلة الفصل
مطلوب شخص واحد فقط للتشغيل، مما يقلل من عدد العمال، ويقلل من كثافة اليد العاملة للعمال، ويقلل بشكل كبير من وقت فتح الثقوب وسدها.
إن فتح وسد الثقوب في الوقت المناسب يمكن أن يمنع انخفاض درجة الحرارة في الفرن بشكل منخفض للغاية، ويمكن تقصير وقت الفتح بحوالي ساعة واحدة لكل فرن معدني ساخن، مما يحسن أداء عملية صهر الفرن الكهربائي.
