يتضمن القطب الكهربائي المدمج لفرن القوس المغمور: قطب فرن القوس المغمور 12.5MVA، قطب فرن القوس المغمور 16.5MVA، قطب فرن القوس المغمور 25.5MVA، قطب فرن القوس المغمور 30.0MVA، إلخ.

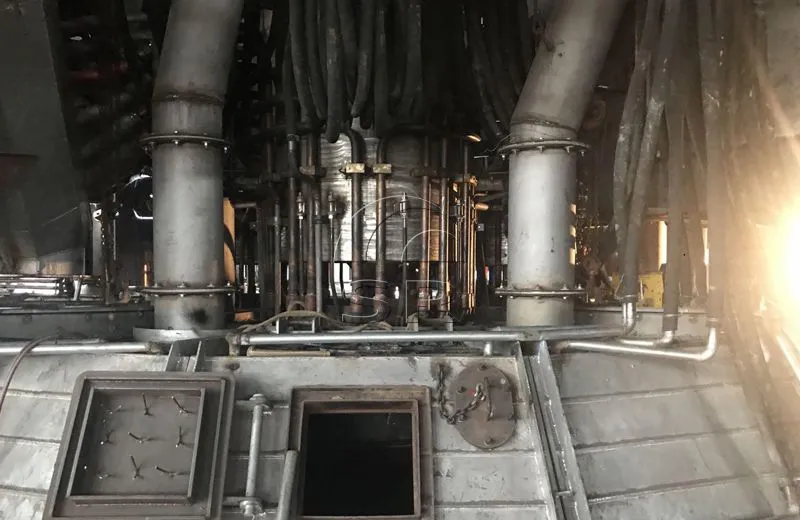

التكوين
يعتبر حامل القطب الكهربائي جزءًا مهمًا من المعدات الميكانيكية للفرن الكهربائي، وتشمل وظائفه النقاط الثلاث التالية:
نقل تيار قوي إلى القطب.
ثبت بقوة شجيرة النحاس على القطب؛
التعاون مع الانزلاق ورفع الأقطاب الكهربائية.
المزايا
قابلية تطبيق قوية، تنطبق على أفران القوس المغمور ذات الطاقة المختلفة وقطر القطب الكهربائي.
بالمقارنة مع فرن القوس المغمور مع شجيرة النحاس كعنصر موصل، فإن مقاومة التلامس متفوقة على الأشكال الأخرى من مقاومة التلامس بسبب ضغط الزنبرك والمسمار بين العنصر الموصل وقذيفة القطب الكهربائي، بدون ضربة قوس ونقل تيار مستقر.
بسبب التصميم المحكم للعنصر الموصل، لا يشع العنصر الموصل بدرجة حرارة عالية، وارتفاع درجة حرارته أقل بكثير من العناصر الموصلة الأخرى، ويتم تحسين الموصلية بشكل كبير.
مع تقليل مقاومة التلامس، يتم تحسين الموصلية، وإضافة تبريد الماء الداخلي، وتحسين الكفاءة الكهربائية وعامل الطاقة بشكل كبير، وتوفير الطاقة أكثر من 5%، وتوفير المواد حوالي 20%.
بفضل تصميم الهيكل المعقول، يتم مضاعفة عمر الخدمة للعناصر الموصلة. يتم تقليل تكلفة الصيانة اليومية بشكل كبير، ويتم تحسين معدل تشغيل المعدات بشكل كبير.
الوصف
يتم تعليق حامل القطب الكهربائي فوق فوهة الفرن، وتقع جميع المكونات في منطقة درجة الحرارة المرتفعة، مما يتحمل تأثير إشعاع فتحة الفرن وغاز الفرن. علاوة على ذلك، سيتم توليد الحرارة في الجزء المكهرب، وسيتم توليد الحرارة في الجزء غير المكهرب بسبب تحريض التيار المستحث، لذلك يلزم تبريد الماء.
يجب أن يكون هيكل الحامل بسيطًا قدر الإمكان، مع فقد كهربائي صغير، وسهولة التشغيل، وسهولة الاستبدال أثناء الصيانة، والأداء الميكانيكي العالي تحت درجة الحرارة العالية وأداء العزل والعزل المغناطيسي.
يمكن تقسيم حامل القطب إلى نوع التعليق ونوع الذراع المتقاطع وفقًا للهياكل المختلفة. يتم استخدام المزيد من أنواع التعليق. يتم استخدام نوع الذراع المتقاطع في الغالب في الأفران ذات الطاقة الصغيرة وقطر القطب الكهربائي. جهازه مشابه لجهاز القطب الكهربائي الموجود في الفرن الكهربائي لصناعة الفولاذ.
بالمعنى الواسع، يتكون حامل القطب الكهربائي من حلقة تثبيت القطب الكهربائي، وبلاط النحاس الموصل، وجهاز التعليق، وسترة تبريد المياه، وأسطوانة حامل القطب الكهربائي والشعاع المتقاطع، وهو في الواقع نظام حامل القطب الكهربائي؛ بالمعنى الضيق، فقط جزء الجهاز الذي يضغط اللوحة النحاسية على القطب الكهربائي.
هناك أنواع عديدة من الأجهزة لحامل القطب الكهربائي لضغط الوسادة النحاسية على القطب الكهربائي. في الوقت الحاضر، هناك العديد من أنواع الأجهزة المستخدمة في البلدان الأجنبية، بما في ذلك نوع الزنبرك الهوائي، ونوع المنفاخ الهيدروليكي، ونوع الحلقة المخروطية لمحرك الزيت، ونوع الغشاء المطاطي الهيدروليكي.
