الشبكة القصيرة

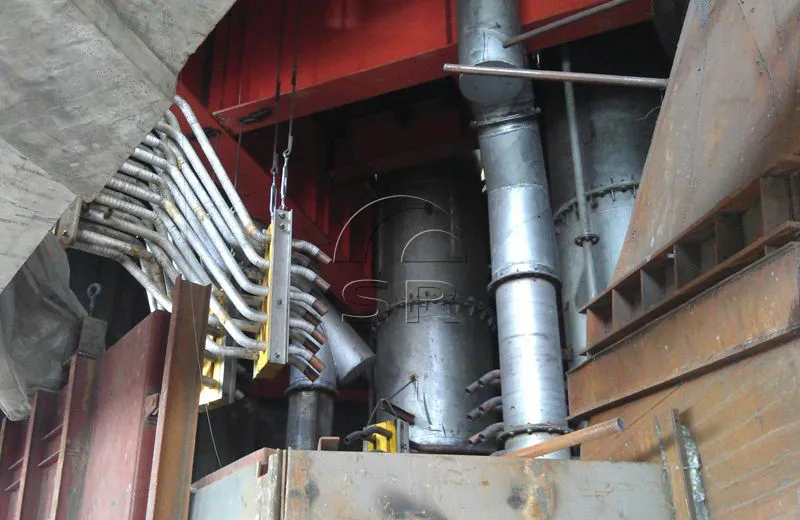

مقدمة موجزة



تشير الشبكة القصيرة (أنظمة الناقل)، والمعروفة أيضًا باسم خط التيار العالي، إلى المصطلح العام للسائل الحامل من طرف المخرج الثانوي للمحول إلى القطب (بما في ذلك القطب).


من المؤكد أن التيار القوي الذي يتدفق عبر موصل الشبكة القصيرة سيشكل مجالًا مغناطيسيًا قويًا حول موصل الشبكة القصيرة (قضيب النحاس)، ويولد فقدانًا كبيرًا للطاقة في موصل الشبكة القصيرة والمكونات الفولاذية حول الموصل ، مما يسبب توليد الحرارة.

يشارك:
مقدمة موجزة

مقدمة موجزة عن الشبكة القصيرة لفرن القوس المغمور بفرن القوس الكهربائي

يعد الفرن الكهربائي أحد معدات العمليات المهمة في صناعة صناعة الصلب. أثناء الصهر، يلزم نقل عشرات الآلاف من الأمبيرات أو حتى مئات الآلاف من الأمبيرات ذات التيار القوي إلى الفرن. يتم نقل هذا التيار الكبير عبر الشبكة القصيرة.


تشير الشبكة القصيرة (نظام الناقل)، والمعروفة أيضًا باسم خط التيار العالي، إلى المصطلح العام للسائل الحامل من طرف المخرج الثانوي للمحول إلى القطب (بما في ذلك القطب).

تكوين الشبكة القصيرة

تنقسم مكونات الشبكة القصيرة إلى الأجزاء التالية:

المعوض: قم بتوصيل طرف الجهد المنخفض لمحول الفرن بالجزء الثابت من الشبكة القصيرة

شريط الحافلة: أطول جزء ثابت من الشبكة القصيرة، والذي قد يكون عبارة عن شريط نحاسي مستطيل أو أنبوب نحاسي مبرد بالماء.

قاعدة اتصال ثابتة: يستخدم لتوصيل الكابل المرن المبرد بالماء من شريط التوصيل إلى الشبكة القصيرة ونقل التيار

كابل مرن مبرد بالماء: يتم استخدامه لنقل التيار من قاعدة التوصيل الثابتة إلى قاعدة التوصيل المتحركة المتحركة مع حامل القطب.

قاعدة اتصال متحركة: يستخدم لتوصيل الكابلات المرنة المبردة بالماء وحامل القطب الكهربائي.

موصل وهيكل الرصاص لحامل القطب.

كوليت حامل القطب: يستخدم لنقل التيار من موصل حامل القطب إلى القطب ومنع القطب من السقوط.

القطب.

ميزات الشبكة القصيرة

تتميز شبكة الفرن الكهربائي القصيرة بالخصائص التالية:

تيار كبير

من المؤكد أن التيار القوي الذي يتدفق عبر موصل الشبكة القصيرة (أنابيب الناقلات النحاسية) سيشكل مجالًا مغناطيسيًا قويًا حول موصل الشبكة القصيرة، ويولد فقدانًا كبيرًا للطاقة في موصل الشبكة القصيرة والمكونات الفولاذية حول الموصل. موصل، مما يسبب توليد الحرارة.

طول قصير

يجب ألا يزيد طول الشبكة القصيرة بأكملها (قضبان النحاس) عن 20 متراً للأفران الكبيرة. بسبب الخسارة الكبيرة للشبكة القصيرة، يجب تقصير طولها، وخاصة طول الكابل المرن المبرد بالماء، قدر الإمكان أثناء التصميم، وذلك لتقليل فقدان الشبكة القصيرة.

هيكل معقد

الموصلات المختلفة في الشبكة القصيرة (أنبوب الناقل المبرد بالماء) لها هياكل وأشكال مختلفة وعدد الموصلات المتوازية وأنماط الترتيب. لذلك، أثناء تصميم نظام الناقل، يجب أن يؤخذ في الاعتبار تأثير تأثير الجلد وتأثير القرب، ويجب اختيار قسم الموصل وفقًا لكثافة التيار المحددة. وفي الوقت نفسه، يجب إيلاء الاهتمام للتكوين المعقول والتبديل الأمثل للموصلات، وذلك لتقليل الحث الفعال، وموازنة تيار كل موصل وجعل معلمات الطور قريبة قدر الإمكان.

بيئة عمل سيئة

يعمل موصل الحافلة ذو التيار العالي المبرد بالماء في بيئة قاسية مع درجة حرارة عالية والكثير من الغبار الموصل.

المزايا التقنية

لقد أثبتت الممارسة أن المعلمات الكهربائية للشبكة القصيرة تلعب دورًا حاسمًا في التشغيل العادي للفرن.

يعتمد معدل إنتاج الفرن وعمر خدمة بطانة الفرن وفقدان الطاقة وعامل الطاقة على اختيار المعلمات الكهربائية للشبكة القصيرة إلى حد كبير.

يجب أن يضمن التصميم المعقول لحافلة التيار العالي المبردة بالماء احتراقًا مستقرًا للقوس في الفرن، مع الحد الأدنى من فقدان الكهرباء، وعامل الطاقة العالي وتوازن الطاقة ثلاثي الطور. يجب أن تكون مقاومة ومفاعلة قضبان التوصيل النحاسية ذات قيم دنيا معقولة. يجب أن تكون المعاوقة ثلاثية الطور متوازنة. يجب تقليل استخدام المواد لبنية الشبكة القصيرة، وخاصة استهلاك المعادن غير الحديدية، ويجب أن تكون الصيانة بسيطة ويكون التشغيل موثوقًا.
